第五屆計算光學測量及其教育國際研討會(Computational Optical Measurement and Education, COME 2023)于2023年6月23日-24日在北京航空航天大學舉行。會議聚焦于前沿光學研究與研究生教育的深度融合，涉及研究領域包括但不限于光學測量、計算光學、光學測試、實驗力學、三維成像、光學儀器、人工智能、教育教學等。

新拓三維作為贊助商應邀出席了此次研討會，會議期間展示了XTDIC系列非接觸全場應變測量系統，我司參會技術人員就DIC應變測量技術與參會人員進行了深入交流，參會學者與學生對我司DIC系列設備在科研及教育領域的應用產生了濃厚的興趣。

新拓三維從事研發和生產各類先進的三維光學測試測量儀器設備，包括三維光學掃描、三維光學全場應變測試、三維光學高速應變測試、三維運動軌跡捕捉、薄板成形網格應變測量、微尺度材料顯微應變測量、視頻引伸計測量等，是三維光學測試測量儀器技術的領導者。

新拓三維憑借強大的光學測量技術研發團隊和產品軟、硬件研發能力，本地化的技術支持和服務，能夠為客戶提供成套光學非接觸應變和位移測試系統、測試分析軟件，以及技術咨詢、培訓和各類服務，能夠為材料研究、零部件及結構測試提供一站式光學測試和測量解決方案。

非接觸式全場應變測量技術，即數字圖像相關法（Digital Image Correlation，簡稱DIC）技術在科研和教育應用領域深受認可和歡迎。DIC技術具有許多優點，例如測試方法的非接觸性、豐富的測試結果數據量以及全程真實地記錄材料變形行為等特點。

XTDIC系統在科研和教學的應用：

XTDIC三維全場應變測量系統可開展各種材料力學性能測試、有限元分析驗證等研究和教學實驗，具有大至1000%應變測量范圍，并可以實時計算、實現動態全場的應變變形測量。

在相關科研實驗研究中，如四點彎試件、半圓弧試件、懸臂梁實驗，對應完整實驗設計方案，XTDIC三維全場應變測量系統以非接觸式的方式提升研究手段，提高研究能力。

亦可為學生提供可視化的教學工具，讓學生的基礎學習課程變得直觀和可視，使復雜問題簡單化、抽象問題直觀化、隱蔽問題可視化。

XTDIC三維全場應變測量系統

XTDIC三維全場應變測量系統采用高精度的數字圖像相關算法，為試驗者提供非接觸式動態全場三維應變及位移測量。

DIC系統測量原理及散斑圖像追蹤過程

XTDIC系統獲得的測量結果包括：

?全場數據：全場三維坐標、位移、應變、軌跡姿態、速度及加速度等動態變形數據、支持溫度場計算。

?材料變形行為：DIC技術可以提供詳細的材料變形行為數據，包括局部應變、應力集中區域、應變集中區域等信息，有助于深入了解材料的變形機制和行為。

?應力應變曲線：對材料表面的位移和形變進行測量，得到拉伸試驗中的應力應變曲線，展示材料在加載過程中的應力和應變關系。

?楊氏模量：通過對應力應變曲線的斜率進行計算，可以得到楊氏模量，用于描述材料的剛度和彈性。

?泊松比：可測量材料在拉伸過程中的橫向收縮量和縱向伸長量，計算得到材料的泊松比，這是描述材料在拉伸時的變形行為的重要參數。

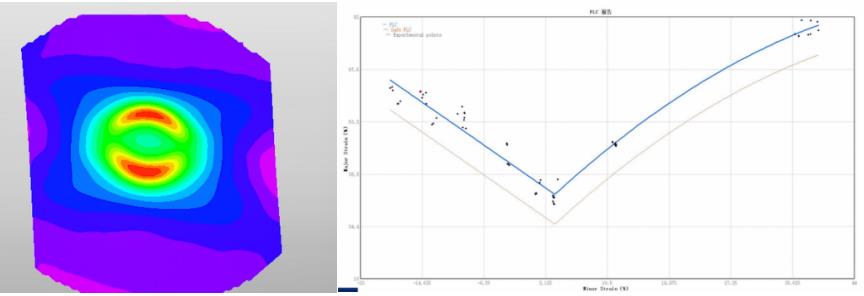

XTDIC-FLC板材成形極限測量系統

XTDIC-FLC系統基于數字圖像相關法技術，可以實時獲得真實的成形極限圖，是理論成形極限曲線的檢驗依據。配合強大的XTDIC-FLC軟件分析功能，可以觀測金屬薄板的臨界變形部位、解決復雜成形問題、優化沖壓工藝、沖壓模具檢驗、對仿真計算結果驗證和優化等各類測試需求。

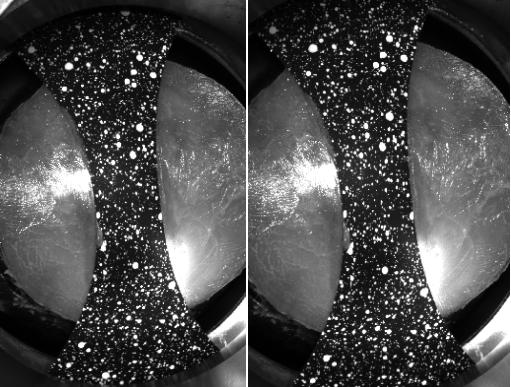

捕捉薄板變形場/應變場（獲得應變路徑、捕捉頸縮開始）

XTDIC-FLC可用于金屬板材沖壓成形的工藝優化，可以方便快速地獲得沖壓后零件表面全場應變數據，包括：

1.零件表面的三維坐標

2.應變值（主應變和次應變）

3.板料的厚度減薄

4.成形極限曲線(FLC)

5.成形極限圖（FLD）

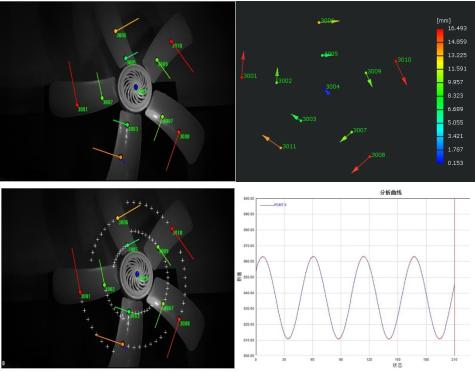

XTDIC-STROBE高速動態測量系統

XTDIC-STROBE基于數字圖像相關技術（DIC）與雙目立體視覺技術，高速攝像機+DIC分析軟件用于動態位移測量目的。使用高速攝像機可實現非接觸式瞬態圖像采集，借助數字圖像相關技術，可以測量應變、位移、速度、加速度和旋轉等。

XTDIC-STROBE高速動態測量系統是用于研究機械測試中3D運動和變形的非常通用的工具。因此，高速攝像機結合DIC分析軟件的應用非常廣泛。

XTDIC-STROBE系統典型應用

?汽車、航空工業撞擊測試（鳥撞測試，機翼沖擊測試，汽車碰撞測試，跌落測試等）

?驗證理論研究和數字仿真的結果

?部件和結構的振動分析測試（測量直升機旋翼葉片的撓度）

?材料的高應變率測試（霍普金森桿高速沖擊測試）

?風力葉片旋轉姿態、振動測量

?生物力學運動和變形研究

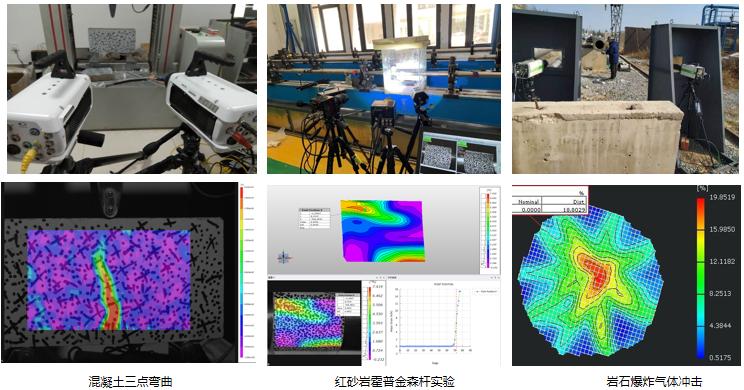

?爆炸沖擊力學/彈道沖擊研究（子彈撞擊防護服或頭盔）

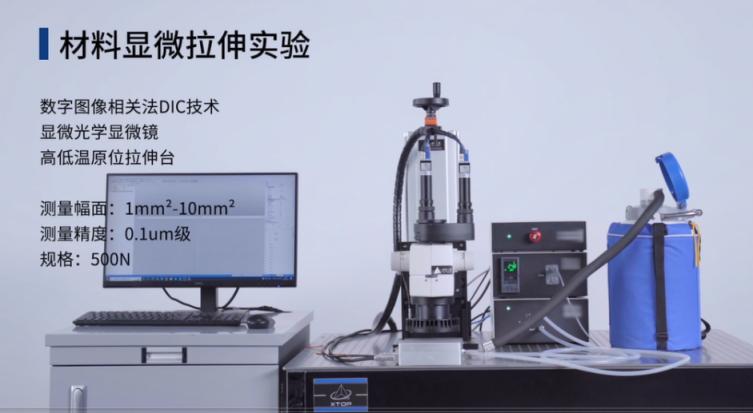

XTDIC-Micro顯微應變測量系統

XTDIC-Micro顯微應變測量系統，DIC數字圖像相關法技術和光學顯微鏡結合，可滿足微小尺寸材料力學測試需求，在微小尺寸材料力學、芯片半導體熱學性能測試等領域應用廣泛，同時可搭配各類溫控系統，實現高低溫試驗環境下的精確DIC分析、載荷以及應變測量。

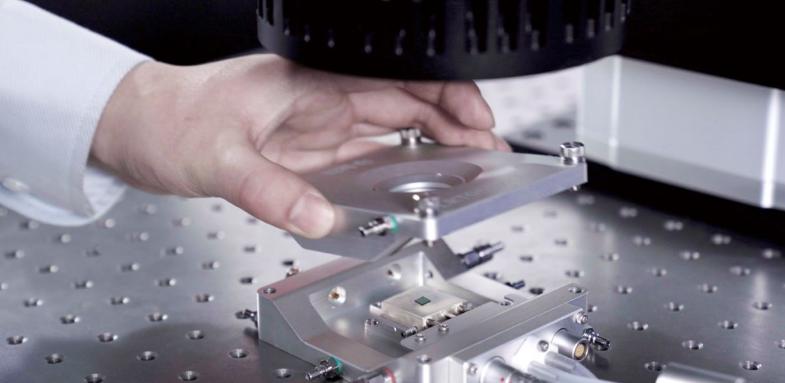

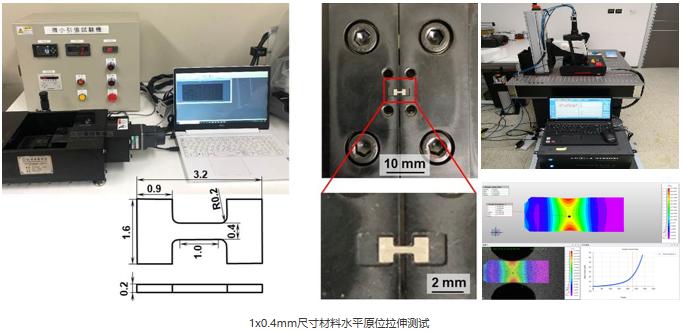

微尺寸材料力學測試

采用高放大倍數顯微鏡，結合DIC應變測量技術，可以進行微尺寸試樣測量并得到高精度應變數據。

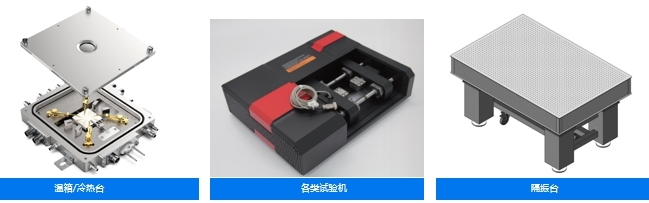

微尺寸半導體熱力學測試

XTDIC-Micro系統通過搭配溫箱/冷熱臺，可實現從低溫-190°C~高溫600°C的不同溫度測試，正確評價微尺寸芯片半導體材料和器件的熱學、力學性能。

XTDIC-VG視頻引伸計

XTDIC-VG系列視頻引伸計以單相機2.5D、雙目3D測量，0.2級精度標準，超大測量視野等強大功能，在材料力學測試領域獲得了廣泛的應用，適用于金屬、塑料、柔性材料、復合材料、生物試樣等各類材料，可在不同溫度環境下進行測量，實時輸出應力-應變曲線、彈性模量、泊松比、N值、R值等測量數據。

XTDIC-VG配備60、120、240mm視野型號設備，可滿足大部分的材料測試需求，可根據測量場景材料變形量大小，適當放大和縮小測量視場。

橡膠材料拉伸大變形測試（變形量達350%）
