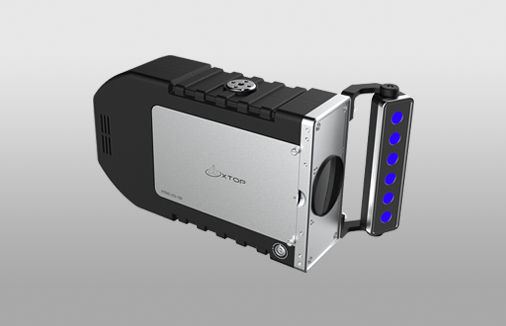

XTDIC-VG-60
XTDIC-VG-120
XTDIC-VG-240
在線自動化檢測應用方案
線旁自動化檢測
協作機器人掃描
智能視覺引導抓取
表面缺陷檢測系統
XTDP三維光學攝影測量系統
XTDP- II
XTDP-DEF
培訓服務
客戶培訓
客戶認證
技術支持
產品演示
售后服務
工程服務
聯合開發
下載中心
產品畫冊
企業畫冊
行業方案
產品規格
二維、三維非接觸視覺測量
XTDIC-VG高精度視頻引伸計采用全新的自主知識產權算法,可實現單相機2.5D、雙目3D測量,滿足不同場景和客戶的測量需求。
超高精度、穩定可靠
XTDIC-VG視頻引伸計全系產品滿足JJG 762引伸計檢定規程 0.5級標準(同ISO-9513 0.5級或ASTM-E83 B-2級),其中XTDIC-VG-60/120可滿足0.2級標準。
XTDIC-VG視頻引伸計的強大功能通過軟件全面展現

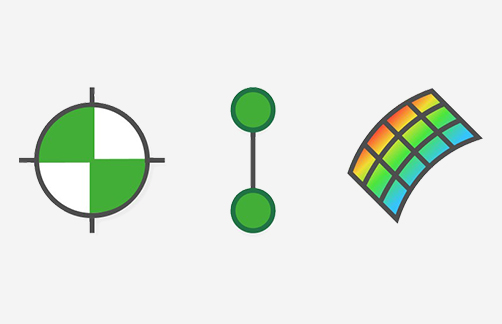

點、點對和全場測量
XTDIC-VG高精度視頻引伸計支持二維、三維測量場景下的點、點對和全場應變數據的高速實時處理,同時支持橫縱向、多組目標的同時測量。
高效、實時測量
XTDIC-VG高精度視頻引伸計測量高效,測量時間<1ms,通過軟件核心算法提升實時分析處理速度,提供最高至1000幀的實時采集和計算,支持最高至7200mm/min拉伸跟蹤速度。
強大的數據分析
XTDIC-VG視頻引伸計可同時測量多種數據類型,如位移、應力、應變、應變速率等;算法自動識別材料特性階段、科學準確計算E,u,N,R值等;豐富的數據呈現:相機視圖、曲線、報表、報告。
大視野、小視野兼能勝任
XTDIC-VG高精度視頻引伸計采用顯微/遠心鏡頭實現1-10mm微小視野的材料測試;通過自研多鏡頭拼接算法和全局標定優化,消除誤差累計,破解拼接臺階難題,解決>600mm視野的0.5級精度測量難點,實現<1mm~1000mm測量視野內的0.5級精度實時測量。
多種安裝位姿,兼容性好
XTDIC-VG視頻引伸計有多個結構安裝接口,提供多種安裝位姿;多種試驗機聯機方式支持ADDA、COM、TCP/IP;提供條形和同軸環形兩種安裝,兼容狹小觀測視窗等多種場景。
穩定、高效圖像采集
XTDIC-VG視頻引伸計搭配高精度工業相機和鏡頭,圖像采集穩定;系統簡單、搭建速度快;支持多種快速標記方案,支持不同試件;多設備多作業同步數據曲線對比,無需重復放置標距;同步超亮頻閃<100us曝光成像無拖影,滿足更高至7200mm/min的拉伸速率;支持雙90W峰值功率的LED光源,450nm藍光有效抑制高溫場景下的紅外輻射。
二維、三維試樣應變測量解決方案
查看詳情 >
XTDIC-VG視頻引伸計在材料力學、結構力學等學科研究領域擁有廣泛的應用前景。適用金屬、塑料、薄膜、混凝土、復合材料、柔性材料、生物材料等多類型材料;適用板材、棒材、線材等多種試件。

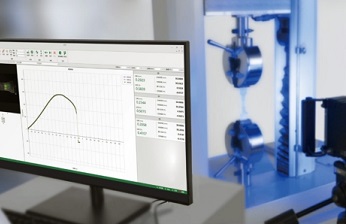

XTDIC-VG視頻引伸計:解決復雜工況、復雜環境下的應用難題

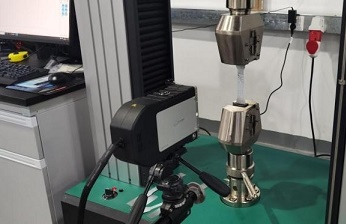

高精度視頻引伸計用于材料拉伸彈性模量與泊松比測試

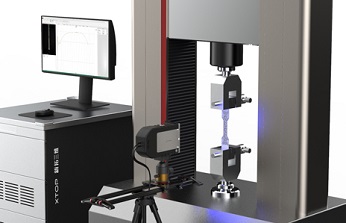

視頻引伸計為材料力學測試提供測量可視化新思路
