一、項目背景

　　注塑件模具，是塑料加工工業中塑料成型機配套，賦予塑料制品以完整構型和精確尺寸的工具。模具形狀決定著注塑件的外形，模具的加工質量與精度也決定著注塑件產品質量。

　　精密模具生產客戶希望通過采用三維光學測量獲取數據，精準定位形變部位及具體數值。注塑件模具整體輪廓復雜，孔徑、凹槽，自由曲面多，客戶希望全尺寸精確測量出模具的數據，精度要求高；滿足客戶對全尺寸精確測量要求是此次三維測量的重點。

　　本文以注塑件模具產品為檢測對象，全流程呈現新拓三維XTOM藍光高精度三維掃描儀在注塑件模具設計及檢測分析中的應用。

　　關鍵詞：注塑件模具三維掃描儀、注塑件模具偏差三維檢測、曲面復雜模具三維可視化檢測

　　二、原有檢測方法

　　檢測需求

　　獲取注塑件模具產品的三維數據模型，檢測分析后能夠直觀體現具體偏差位置和數值

　　原有解決方案

　　使用千分尺或卡尺等測量工具，比較適用于測量工件平面及平行特征或內/外徑的注塑件模具。

　　原有方案缺陷

　　注塑件模具復雜形狀，有不少曲面或狹窄的溝槽等，標準的通用量具難以到達準確的測量位置，無法獲取可用的三維數據。

　　三、新拓的檢測方案

　　使用高精度藍光工業級XTOM三維掃描儀，獲取注塑件模具三維數據，操作簡單方便，多角度拍攝掃描即可，全幅面采集數據可提升檢測的整體精度。

　　掃描獲取三維數據

　　注塑件模具產品掃描數據

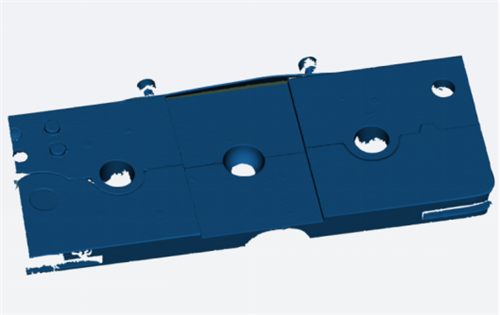

　　模具一STL數據

　　模具二STL數據

　　公差檢測內容

　　使用檢測軟件對模具掃描數據進行檢測

　　1）與模具的數模文件進行3D數模比對

　　2）分析出關鍵部位的形位公差

　　3）為后續進行產品修正奠定基礎

　　四、檢測方案價值

　　使用新拓三維XTOM藍光三維掃描儀，操作靈活便捷，多角度掃描采集數據，保證數據的完整性，可作為產品設計、初樣檢測和模具檢測過程中重要的工具，檢測結果具備實際偏差的直觀可視性，為研發設計和生產質保提供了有效數據支持，在生產制造工作中具有良好的應用效果。
