隨著汽車功能性和美觀的需求提升，車燈部件的復雜性也大大增加，但復雜設計、新結構和嚴格的公差，使得傳統測量方式越來越局限。新拓三維XTOM藍光三維掃描儀為車燈結構件檢測提供了便利，其出色的軟硬件協作提供更精準、直觀的測量結果，實現無損測量及檢測，節省開發時間，確保穩定的生產流程。

數字化檢測

車燈注塑件的質量保證

獨特的車燈設計，新穎的頭燈造型，獨立可控的LED燈像素模塊，都以創新技術和令人難忘的外觀給人留下深刻印象。但新設計、新結構和嚴格的公差使得傳統測量越來越局限。

新拓三維XTOM藍光三維掃描儀，為車燈注塑件全尺寸檢測提供了全新的可能。它具有精度高，數據齊全，速度快等特點，可實現無接觸式測量，獲取車燈檢測所需的特征測量，快速提供全面的結果。

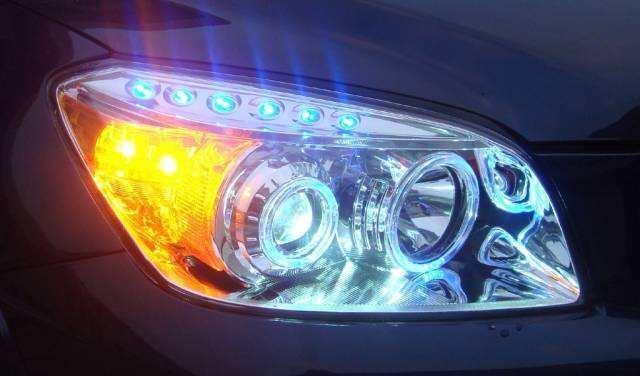

由復雜輪廓零件組成的車燈

車燈產品成型階段的尺寸檢測

汽車車燈是駕駛員和其他道路使用者的光源及信號源，同時也是車輛視覺外觀的決定性部分。隨著功能性和美觀的需求提升，車燈部件的復雜性也大大增加。車燈部件形狀多樣，具有保護燈具部件、調節燈光以及外觀造型等作用，在車燈產品實體成型階段就要對其進行全尺寸檢測。

此外，車燈注塑部件具有透明、柔軟、曲面復雜等不易檢測的特性，測量公差變得越來越嚴格。以往傳統的檢測方式，采用模型檢具來測量單個零件表面、周邊輪廓度和孔位置度，部件間的匹配情況等。為了達到精致的造型設計，理想的照明效果，車燈照明結構件模塊日趨復雜，難以通過三坐標測量打點方式采集數據，在尺寸檢測方面需要尋求一個新方案。

車燈零件制造

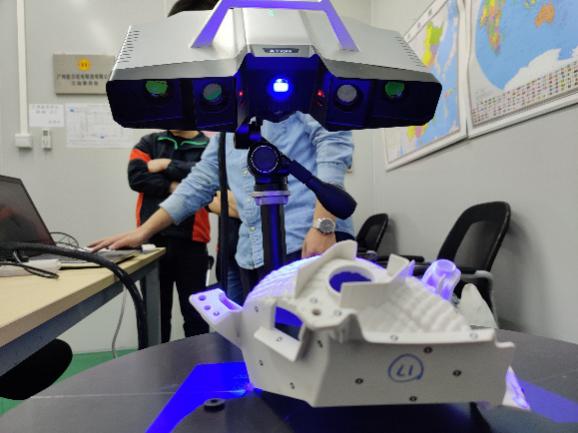

XTOM藍光掃描三維尺寸驗證

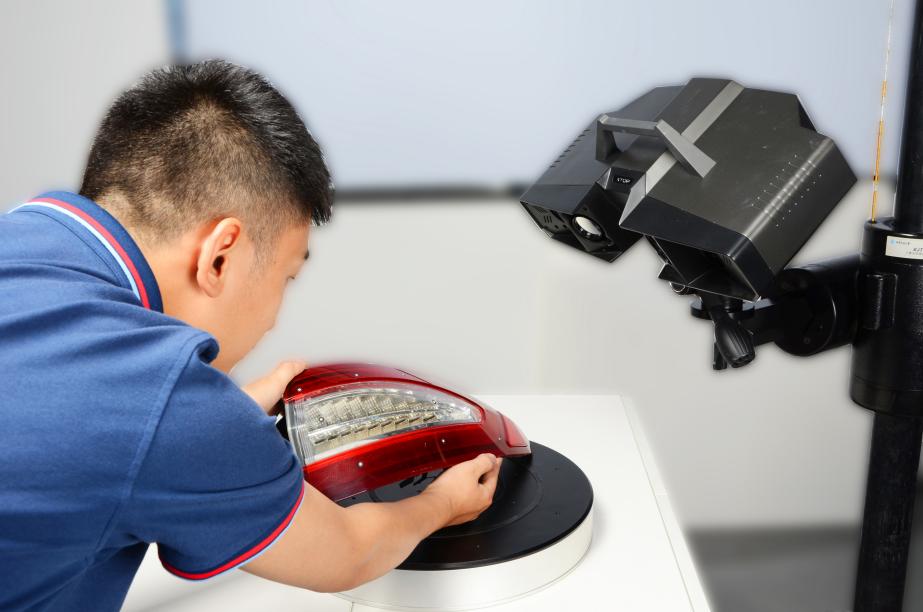

車燈在制造過程中，會存在不同程度的精度超差現象，直接影響到車燈整體裝配。為了防止制造過程中產生過多的廢品，需要對不同批次生產的工件進行嚴格的精度把控。XTOM藍光三維掃描儀，可快速獲取車燈結構件3D數據模型，使得檢測的準確率、實時性、可靠性大為提高，確保穩定的生產流程并提供客戶所期望的產品品質。

如果依靠三坐標進行檢測及測量用于組裝的車燈結構件，需配備專門檢測實驗室，測量環境要求苛刻，且測量速度慢，不符合高效生產效率理念。

采用高精度XTOM藍光工業級三維掃描儀，藍光光柵投影避免環境光干擾，可高效獲取三維數據結果，不僅節省開發時間，測量時間也更快，也助力降低生產成本。

XTOM藍光三維掃描儀可選配300W-900W像素高分辨工業相機，確保了快速的結果及清晰的圖像質量。即使面對具有不同類型的復雜設計，例如曲面、孔徑或不同厚度和類型的注塑件，也可全面駕馭。XTOM藍光三維掃描儀可以掃描各類結構輪廓復雜的工件，此外還可整體全尺寸掃描檢測－這是三維掃描技術的重要優勢。

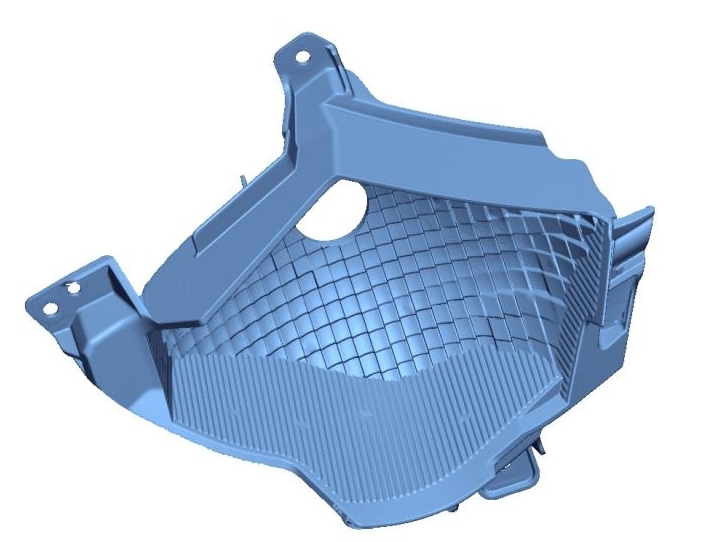

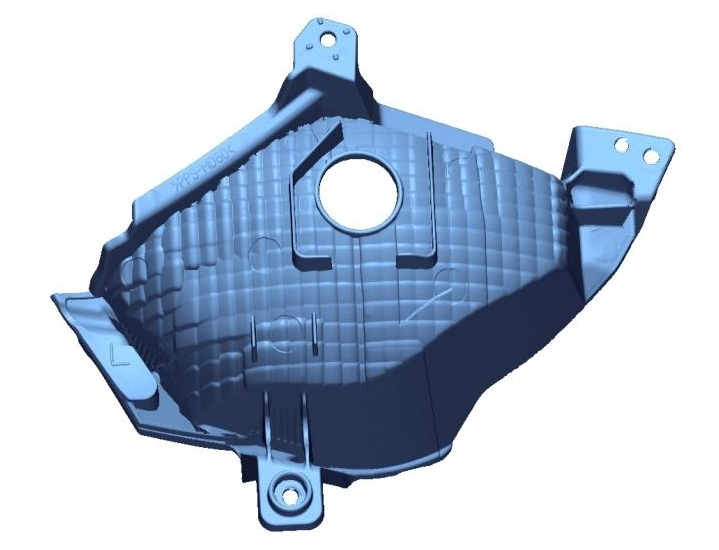

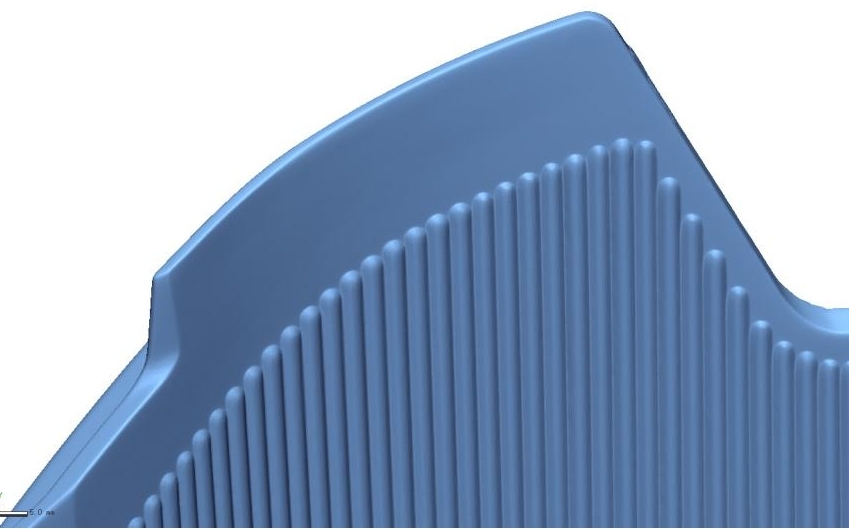

汽車車燈結構件三維數據模型

強大的軟硬件組合

輸出精準、直觀的測量結果

XTOM藍光三維掃描儀借助高精度工業相機，自主研發的軟件算法，對采集的原始數據進行去噪、表面優化等處理，獲取零部件的高精度三維數據模型，可視化三維尺寸檢測，支持3D外形及截面偏差檢測。部件的測量包括形位公差的驗證，可通過檢測軟件完成。

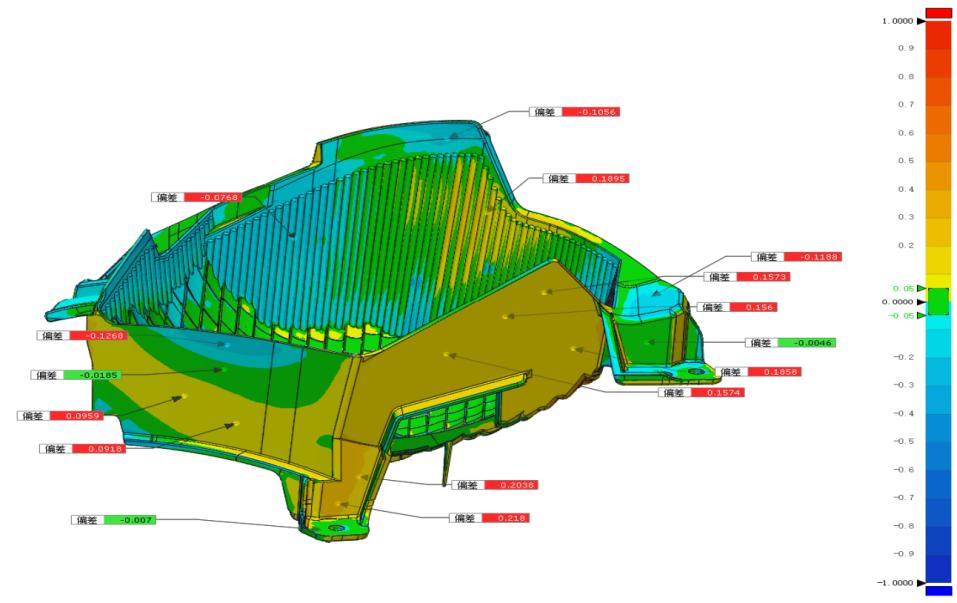

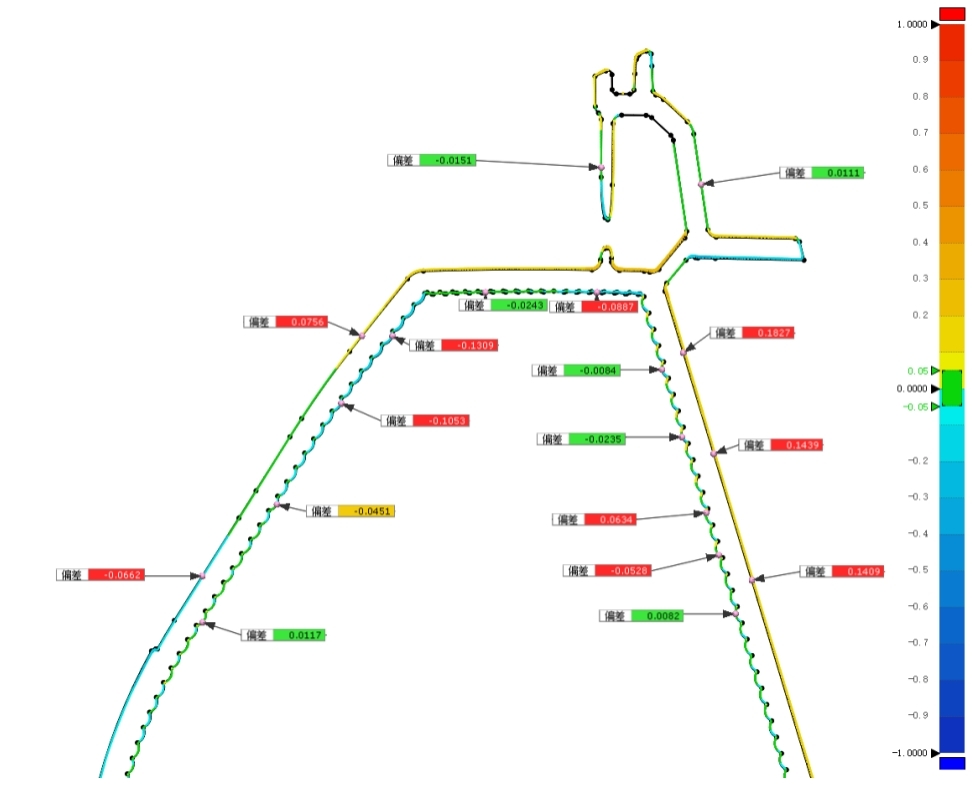

檢測軟件輸出色譜圖后，色譜圖中綠色代表產品合格區域，是在公差范圍內的數值，紅色值表示產品區域超出數據模型值，藍色值表示低于數據模型值。以3D彩色偏差圖手動選取需要檢測的面并取點，得出理論值，測量值和偏差值。

借助于色譜圖顯示，可直接檢測到部件的偏差。XTOM藍光三維掃描儀可明顯提升質量檢測的效率，并能兼顧傳統檢具無法檢測的參數種類，適用于工業制造質量檢測，確保產品設計特性和外觀質量。
