芯片研發制造過程鏈條漫長，很多重要工藝環節需進行精密檢測以確保良率，降低生產成本。提高制造控制工藝，并通過不斷研發迭代和測試，才能制造性能更優異的芯片，走向市場并逐漸應用到生活和工作的方方面面。

　　由于芯片尺寸小，在溫度循環下的應力，傳統測試方法難以獲??；高精度三維顯微應變測量技術的發展，打破了原先在微觀尺寸測量領域的限制，特別是在半導體材料、芯片結構變化細微的測量條件下，三維應變測量技術分析尤為重要。

　　新拓三維自主研發的三維全場應變測量技術，是非接觸式應力應變測試的一種重要手段，已經融入到半導體研發制造的檢測過程中。系統搭配光學顯微鏡，可以檢測芯片高低溫下的微變形、芯片翹曲和膨脹收縮。

　　接下來，我們就來盤點，三維全場應變測量技術在芯片半導體領域的應用，分析芯片在負荷狀態下的應力應變情況，提升芯片的可靠性和穩定性。

　　芯片微觀尺度材料變形測試

　　測試條件：芯片加熱后冷卻材料變形情況，芯片尺寸微小，通過顯微XTDIC進行采集分析；

　　具體應用：

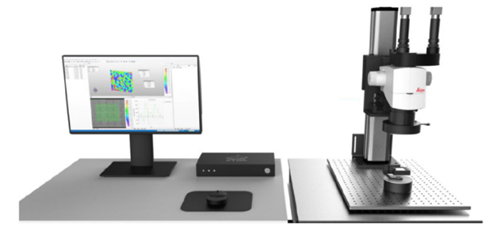

　　由于芯片尺寸小，屬于微觀尺度測量，傳統的接觸式測量方法，已不再適用該領域的測量。新拓XTDIC顯微應變測量系統，搭配高倍數顯微鏡，對芯片進行高倍數放大，并借助算法對畸變誤差進行調教，可精確測量芯片斷面不同材質材料變形及應變，分析微觀尺度熱應變，與有限元仿真模型對比，驗證芯片半導體材料性能的可靠性。

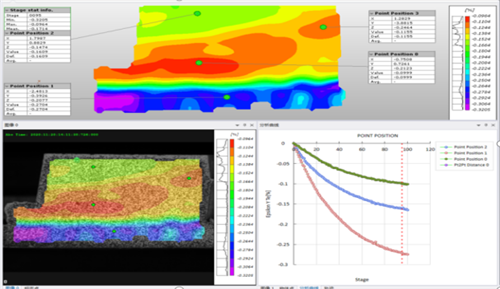

　　芯片在受熱后冷卻過程中各種材料的應變趨勢

　　1：X/Y方向材料熱應變分布不同

　　2：芯片材料不同區域橫向應變基本相同

　　3：顯微XTDIC適用于不同材質芯片材料測試

　　芯片斷面材料組成分析

　　芯片三個關鍵點應變分析

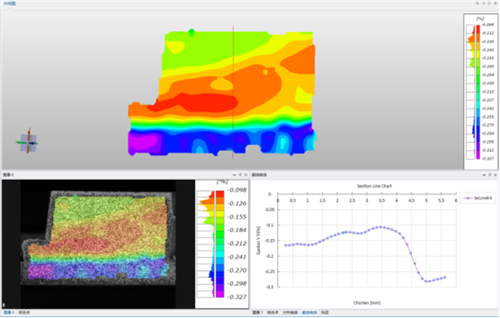

　　芯片截面不同材料變形分析

　　芯片熱膨脹變形測試

　　測試條件：測試在不同溫度下PCB板表面變形應變情況，分析其熱膨脹系數。

　　具體應用：

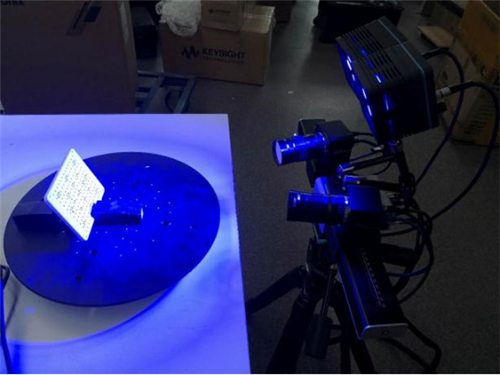

　　集成電路（IC）因三維封裝的持續微型化，會影響電路板可靠性及熱循環性能，進而導致電路板電路連接的穩定性，對檢驗要求極其細致及嚴格。集成電路（IC）的平面熱膨脹系數的測量方法，采用新拓三維XTDIC三維全場應變測量系統，可測量及掌握IC熱膨脹系數，判斷貼裝后電路板的熱循環測試失效位置，可以進一步掌握IC的穩定性和性能。

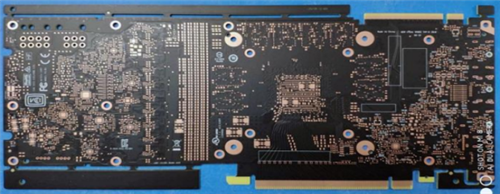

　　被測PCB板樣件

　　PCB板熱膨脹系數

　　芯片低溫變形測試

　　測試條件：測試要求為低溫環境變化，將芯片裝入密封袋中放到冰箱冷凍室冷卻2小時。

　　具體應用：

　　通過測量芯片在極端環境下的結構變形，獲取其內部封裝應力的定量數據。采用XTDIC非接觸式全場應變測量系統，采集芯片從冷卻到恢復室溫30min變形過程圖像，通過XTDIC軟件分析得到被測芯片表面應變場變化，使分析人員能夠定量分析芯片收縮變形模量變化。

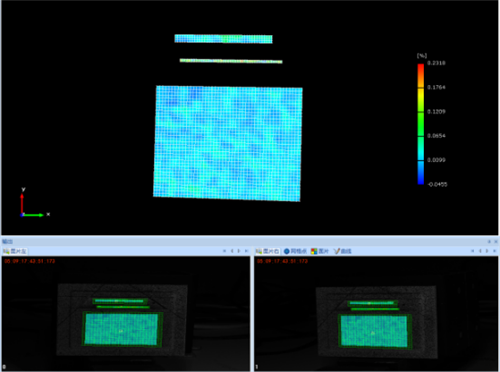

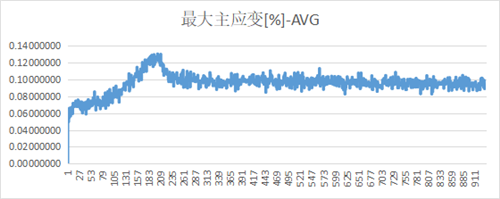

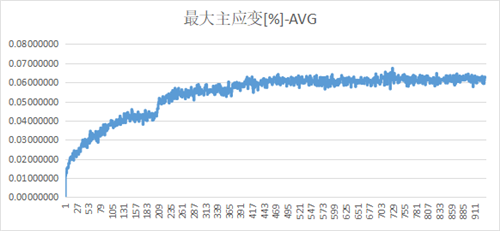

　　芯片最大主應變

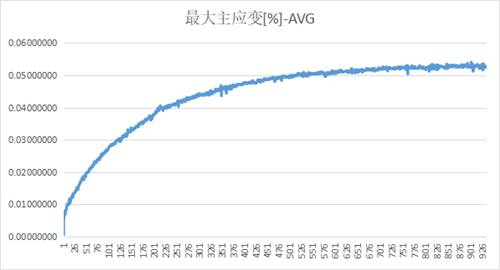

　　芯片基板最大主應變

　　芯片蓋子最大主應變

　　“工欲善其事，必先利其器”，新拓三維XTDIC應變測量、XTDIC顯微應變測量產品，適用于芯片半導體三維應變測試，可分析材料特性和部件在載荷下的表面變形，助力用戶優化生產工藝，并選擇合適材料以滿足芯片半導體產品性能。
