在巖石力學測試領域，巖石熱-機械載荷性能分析，通常需要分開單獨進行。如果要研究巖石在不同受力狀態下的熱性能，需要將熱性能（全場溫度數據）和力學性能（全場應變數據）耦合同步分析。
為了解決這個難題，新拓三維XTDIC三維全場應變測量系統通過與紅外相機精確耦合，DIC軟件可生成與全場應變同步的全場溫度云圖，實現熱性能和力學性能同步分析，清晰呈現溫度條件和力學行為之間的關聯性。
DIC技術與紅外相機耦合分析
將紅外相機測量到的溫度場與DIC測量到的變形場精確耦合，實現坐標一一對應關系，特別是曲面物體的坐標精確對應，是耦合分析的關鍵技術所在。

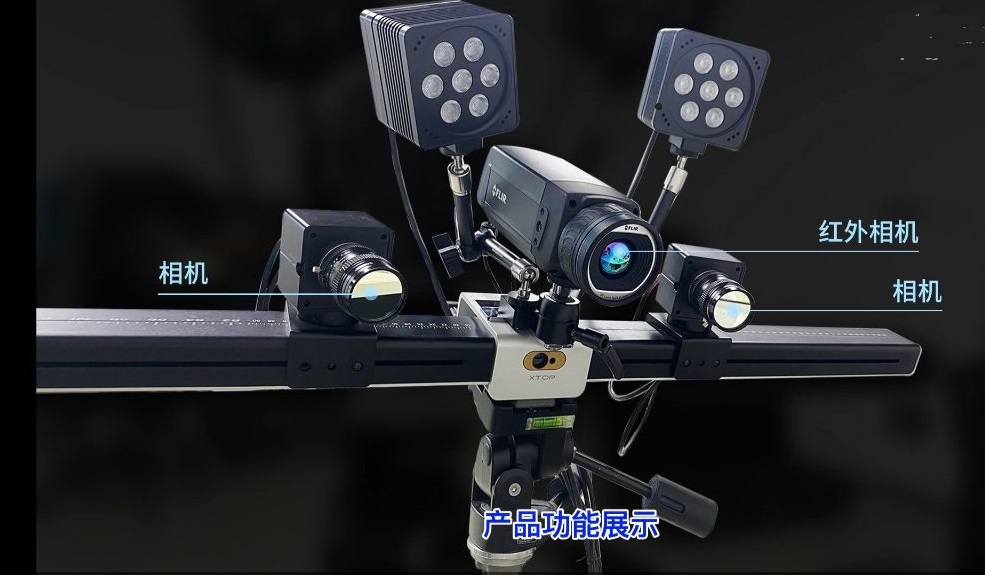

XTDIC軟件溫度場耦合技術，可以直接與紅外相機進行立體標定，建立兩者相互關聯的參數，實現兩者自動精確的耦合。其特點有：
巖石單軸壓縮-溫度場與DIC場耦合
測試背景
巖石在加熱時其內部結構會發生物理的或化學的變化，因而巖石在加熱條件下的強度特性，破壞形式，與常溫條件下有很大差別。
因此，在不同層理結構的巖石在壓縮變形過程中，同時監測其溫度變化和變形，非常具有科研和工程應用意義。
測試目的
采用新拓三維XTDIC三維全場應變測量系統與紅外溫度場測量技術相結合，在單軸壓縮載荷與溫度變化環境下，研究不同巖理結構的巖石表面應變場變化，分析高溫下試樣的彈塑性本構等重要參數，以及裂縫擴展、損傷演變和斷裂破壞形式。
測試流程
測試試樣為標準圓柱形巖石結構，尺寸為120mm*60mm的不同巖理結構巖石。
根據測試需求，XTDIC三維全場應變測量系統，集成0-550℃測溫范圍的紅外相機，DIC雙目相機和紅外相機聚焦在待測樣品表面的相同區域，以確保兩個系統的圖像采集和電子觸發信號同步。
此后，只需在DIC軟件中操作，即可生成與全場應變同步的全場溫度云圖，以滿足對熱性能和力學性能的同步分析需求。
測試數據結果
根據客戶要求，分析在恒定的壓力條件下，溫度升高對巖石試樣局部應變以及裂縫產生的影響，以下云圖為升溫過程中裂縫的產生過程和應變分布。

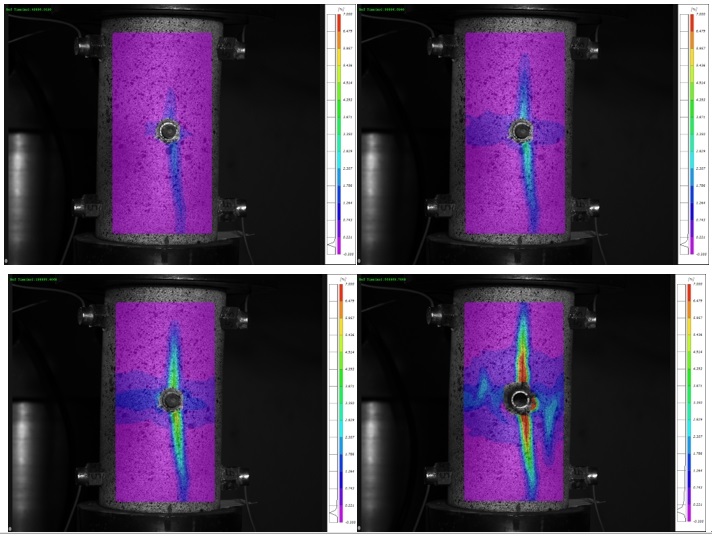

DIC應變分布云圖
除此之外，與雙目DIC相機采集同步運行的紅外相機，可清晰地分配同步結果數據（溫度值和數字圖像數據），同時得到試件表面的溫度場情況。
紅外相機與DIC設備耦合的溫度場
由于不同層理結構和形狀的巖石，在同樣的穩壓升溫過程中產生的裂縫方式和分布有差異，以下為測試其他圓柱形巖石試樣的應變場分布。

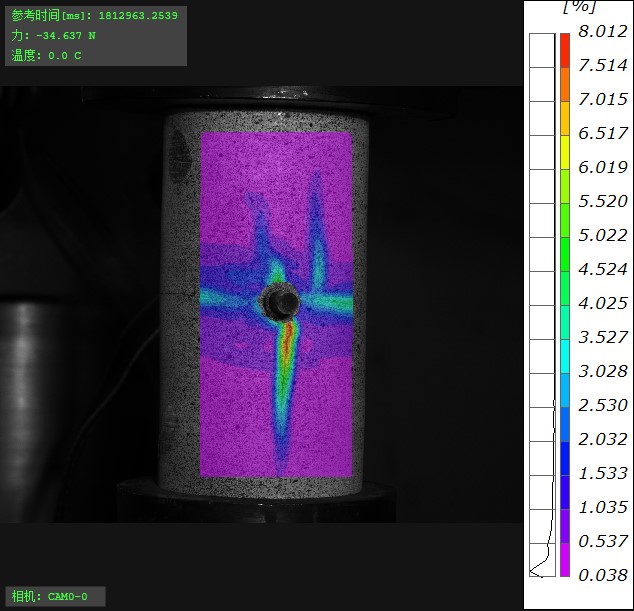

圓柱試樣DIC表面應變場云圖
作為對照，另外采用方形巖石試樣，在穩壓下升溫分析應變和裂縫DIC測量，下圖為巖石試樣表面應變云圖、點應變以及溫度變化曲線。
表面應變云圖和點應變變化曲線
紅外相機測得溫度場分布和點溫度變化曲線
