巖石力學試驗是通過室內模擬試驗對不同的巖石在壓縮條件下的力學性質及破壞特點等開展的學術研究。它是巖石力學性質研究中最基本也是最主要的手段，已被廣泛應用于工程建設，指導工程結構的施工和基礎結構強化設計。

新拓三維XTDIC非接觸式三維全場應變測量系統，可以直接測量巖體表面的力學行為，通過DIC測量巖土表面位移、應變特性來檢測巖體受外力情況下失效形式、失效位置、面積和發展趨勢，為工程建筑的材料和結構安全評估提供一種可靠科研工具，廣泛應用在巖土三軸壓縮測試，巖土劈裂測試、邊坡振動試驗、3D打印混凝土材料和結構測試、再生混凝土結構測試、建筑工程材料測試等領域。

DIC測量技術用于巖石力學測試

傳統的接觸式二維測量方案，無法確定物體表面上點的三維空間位置，對于具有曲率的巖石力學測試，以及發生離面位移的測試，二維測量方案在巖石力學測試中具有諸多限制。

基于數字散斑匹配技術，DIC技術的三維測量廣泛應用于巖石力學測試中，打破了傳統接觸式變形測量的局限。DIC技術通過對巖石表面散斑圖像的采集，可以對巖石全場變形、局部變形、剪切帶演化過程等進行分析，對于巖石力學的發展和完善具有重要推動作用。

新拓三維XTDIC三維光學應變測量系統，已廣泛應用于建筑工程材料測試，巖石壓縮測試、巖石劈裂測試、巖石裂紋擴展測試等，獲取巖石破壞演化過程的應變和位移數據，為土木工程結構安全評估提供數據支撐。

巖石壓縮應變測量

采用XTDIC三維全場應變測量系統，搭配高速相機，以5000幀的非接觸采集頻率方式監測圓柱體巖石樣本，同時進行壓縮實驗。在加載過程中，采用黑白點陣跟蹤樣本的變形。XTDIC三維全場應變測量系統用于不同載荷條件下巖石損害過程的圖像處理、可視化和分析。

1、圓柱體巖石破壞過程分析

巖石材料在壓縮破壞過程中，測量分析其損傷應變場分布，壓縮過程中其表面損傷應變較大的區域萌生出微裂紋，并且最終擴展成宏觀主裂紋，其表面損傷應變較大的區域出現失穩，損傷應變場可用于分析巖石材料的損傷演化行為。

1）巖石壓縮加載位移場

三維區域XYZ方向合位移云圖

測量位置如上圖所示，分析其表面點點之間距離變化，分析其受壓時參數如下圖：

通過數據分析發現，壓縮時巖石樣品豎向表面點點距離壓縮量為最大0.55mm左右，橫向向表面點點距離膨脹量為最大0.03mm左右，數據的豐富性、一致性以及精度均滿足要求。

2）巖石壓縮加載應變場

三維區域最大主應變云圖

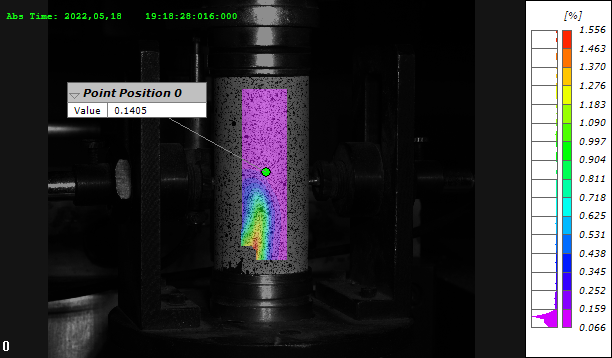

左相機最大主應變云圖投影

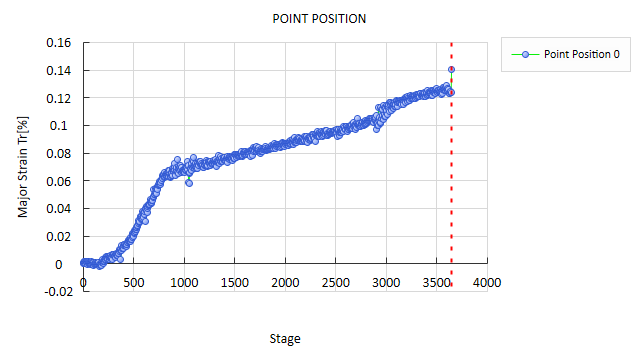

其中0號點最大主應變曲線

通過數據分析發現，圓柱體巖石壓縮受力過程中，各項應變包括X/Y/Z方向最大主應變，趨勢明顯，通過色譜圖清晰呈現最大應變區域，分析裂紋生長趨勢以及具體數值。

2、巖石力學-巴西劈裂分析

巖石巴西劈裂測試中，垂直壓力-位移曲線可分為壓實階段、彈性階段、裂紋擴展階段和峰后跌落階段，XTDIC三維全場應變測量系統搭配高速相機，采集頻率54000幀/s，可生成的載荷下定量全場應變圖（拉伸、壓縮和剪切），展示整個損害過程和應變演化過程。

1）位移場

三維區域合位移云圖

左相機分析點點距離三維合位移投影圖

點點距離相對變化曲線

通過XTDIC三維全場應變測量系統軟件輸出數據，可分析巖石巴西劈裂過程中位移場的變化，以及裂紋寬度變化曲線。

2）應變云圖

通過數據分析發現，巖石材料壓縮過程中各項應變包括X/Y方向最大主應變，裂紋變化趨勢明顯，通過色譜圖分析最大應變區域，分析裂紋生長趨勢以及具體數值。

3、巖石劈裂二維分析

砂巖劈裂實驗，有助于研究損傷演化，巖體工程的穩定性評價。新拓三維XTDIC系統可測試巖石劈裂至破壞過程的全場應變，分析巖石樣件的劈裂強度，劈裂破壞的演變過程，更科學地研究砂巖劈裂的損傷演化機制。

1）位移場

三維區域合位移云圖

左相機分析點點距離三維合位移投影圖

點點距離相對變化曲線（每時刻長度減去原始長度）

通過XTDIC軟件輸出的數據，可以分析巖石劈裂過程中位移場的變化，以及裂紋寬度變化曲線。

2）應變云圖

DIC三維區域最大主應變云圖&DIC測量左相機應變云圖投影

通過XTDIC三維全場應變測量系統，可以全場測量物體表面三維形貌位移應變，能滿足巖石力學試驗非接觸式、可視化變形測量的需求，發現巖石變形的不均勻性和應變局部化現象，且與應變片測量數據吻合度好，這表明XTDIC系統對巖石力學變形測量更具優越性，為巖石力學試驗研究提供一種新的、便捷的測試方案。
