葉輪作為現代動力機械的核心部件之一，廣泛應用于渦輪發動機、離心壓縮機等動力設備中。

    對于工程應用中的葉輪而言，其外形設計和加工質量，直接影響到葉輪的空氣動力性能和整個動力裝置的機械效率。

    葉片是航空發動機的關鍵零件之一，葉片的幾何形狀直接影響到葉片工作時的氣動性能。發動機的特征參數、壓氣機的增壓比、渦輪轉速等，都與葉片的形狀和位置密切相關，葉片的設計與幾何檢測尤為重要。

    葉輪葉片產品型面復雜，對發動機性能影響大，設計研制周期長，制造工作量大。其設計、加工、檢測一直是制造難題，造型設計、質量控制是制造過程中的重要環節。

    藍光三維掃描-復雜曲面掃描解決方案

    葉輪葉片型面復雜，設計研制周期長，制造工作量大。傳統的數據測量方式，無法高效完成測量任務，還會極大地浪費人力物力。

    運用藍光光柵三維掃描儀，可以高效完成葉輪葉片的三維數據測量。通過獲取葉輪葉片高精度三維數據，可用于逆向設計與生產過程的質量控制，有效地支持新產品響應市場需求的速度。

    新拓三維XTOM工業級三維掃描儀，采用非接觸式測量技術和結構藍光技術，可提供全尺寸3D數據模型，同時兼顧高細節分辨率和高測速。掃描的三維數模導入檢測軟件，可以直接與設計圖紙CAD數據進行對比，快速分析葉輪葉片的表面形狀與尺寸偏差。

    葉輪高精度逆向設計

    與傳統的設計制造方法不同，逆向工程在沒有設計圖紙或圖紙不完整，而有樣品的情況下，利用XTOM藍光三維掃描儀，準確、快速地測量樣品表面數據或輪廓外形，運用點數據處理、曲面創建、三維實體模型重構，然后用于改型設計和快速成型制造。

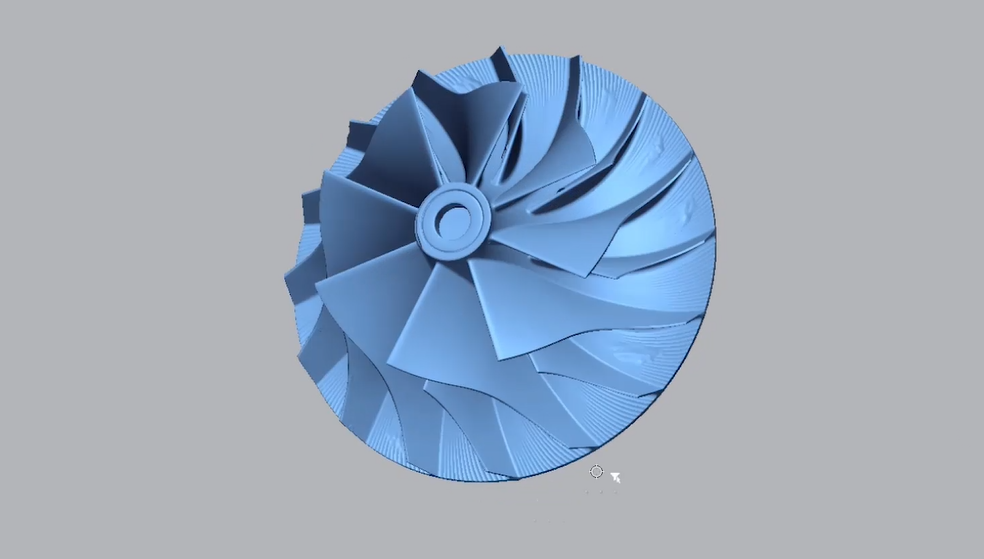

    XTOM藍光三維掃描儀可以為逆向設計與快速制造提供很好的技術支持，通過采集葉輪的3D表面數據，經曲面重建構造出葉輪三維模型，實現重現原產品的設計意圖及用于產品的改型或仿形設計。

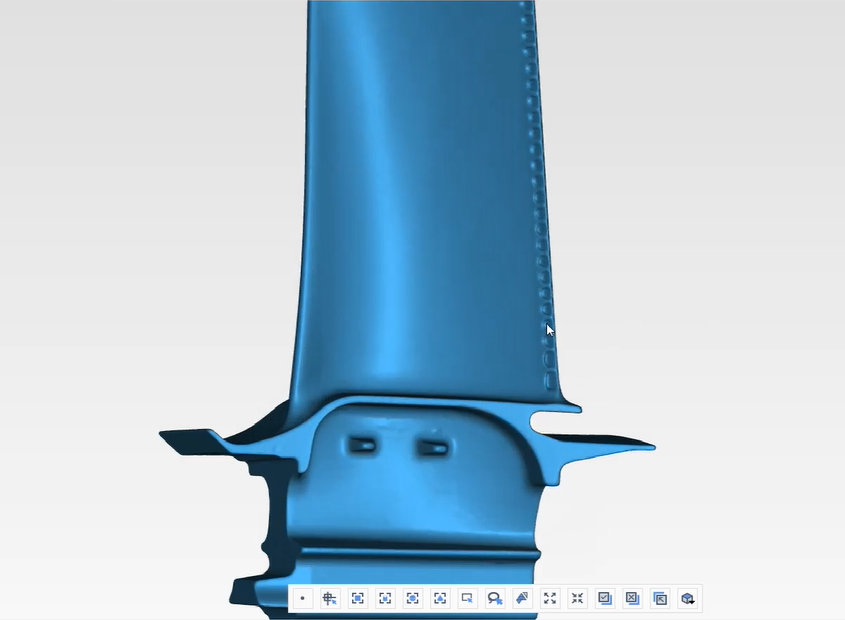

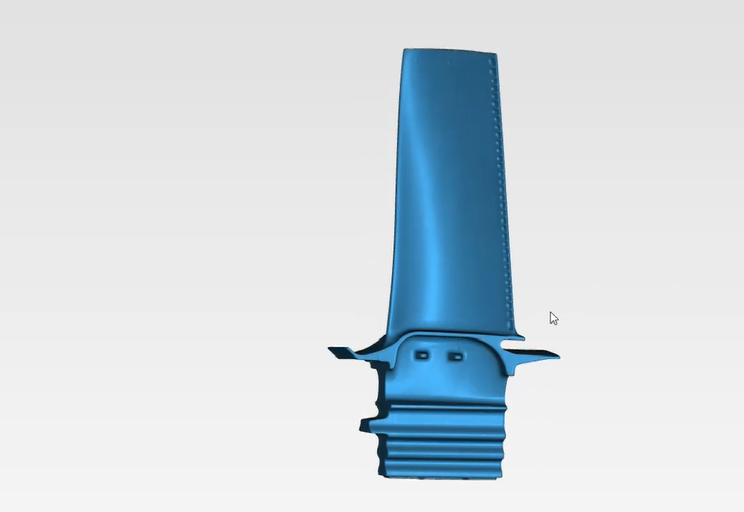

    葉片三維掃描逆向重建

    葉片的三維重建速度及數據質量，是影響逆向設計質量的關鍵因素之一。傳統的三坐標屬于接觸式測量設備，它在曲面結構復雜的葉片建模中，測量速度慢、效率低，難以實現全尺寸、高密度的三維數據重建。

    隨著算法和軟件技術的提升，如今投影光柵法的測量精度得到進一步提升。XTOM藍光工業級三維掃描儀，可選配多種幅面測量頭，適合各類尺寸的零部件掃描，測量速度快，掃描點數密度高，尤其適用于復雜曲面的掃描。

    葉片尺寸精度檢測

    葉片具有復雜的空間幾何形狀，一般包括棒頭和葉身兩部分，而葉身的形狀復雜，沒有規則的數學模型，且葉片工藝不同，其變形和收縮量也不同，難以找到相對穩定的點、線、面作為測量基準，葉片尺寸偏差的檢測，一直是葉片制造過程中面臨的難點之一。

    葉片檢測關鍵數據有輪廓度和厚度、葉尖和內流道輪廓度、前緣輪廓度等，采用XTOM藍光三維掃描儀，可對葉片進行全尺寸掃描，獲取全場三維數據模型后導入檢測軟件中，可清晰呈現各關鍵部位尺寸偏差，并可指定制造要求可接受的公差帶，了解各部位與標準公差的差異值。

    藍光光柵三維掃描技術，是一項在工業領域?qū)嵱眯院軓?qiáng)的技術，不僅能夠得到實物產品的精確數字模型，進一步修改并生成新的數字模型和產品工程圖，使產品二次開發工作準確快捷，而且可用于檢測零部件各部分加工精度分布情況，提升產品質量，縮短開發周期。
