在復合材料大家族中，碳纖維復合材料因其具有碳材料的固有本性特征的同時又兼具有優異的力學性能，并兼?zhèn)浼徔椑w維的柔軟可加工性，從誕生起一直是人們關注的焦點，在航空航天、汽車、建筑、醫療等領域應用十分廣泛。
作為一種新型復合材料，碳纖維復絲拉伸性能，是評價碳纖維性能的重要力學性能指標，也是目前最為常見的材料性能考核指標。碳纖維極細（5μm-8μm），為脆性、高強低拉伸纖維，它的伸長率和模量是很難精確測試的，拉伸過程的測試條件及測量方式極易對試驗數據產生顯著影響。
DIC-3D應變測量解決方案
利用新拓三維XTDIC系統可對碳纖維材料強力伸長試驗過程進行全場測量，分析碳纖維試件的斷裂位置，計算拉伸強度、彈性模量、泊松比、延伸率等力學性能指標，以期更好地掌握碳纖維力學特性，為碳纖維材料的研究、材料優化和實際應用提供科學依據。
1、碳纖維材料實驗對象
本次試驗選取了多款碳纖維試件作為試驗對象，對標準試件進行靜力拉伸試驗，通過試驗研究試件的各項力學性能指標。以下為纖維0°布置和纖維45°布置的試件：
2、實驗設備
XTDIC三維數字散斑全場應變測量系統
系統主要硬件配制：Basler155um相機、施耐德23mm鏡頭、instron實驗機
3、實驗流程
1、根據試件大小調節測量幅面為200X150mm。
2、對相機進行標定。
3、將系統與instron實驗機進行AD連接，獲取實驗機力信號。
4、進行拉伸實驗，相機實時采集圖像。
5、對數據進行計算。
4、拉伸結果
5、試驗數據分析

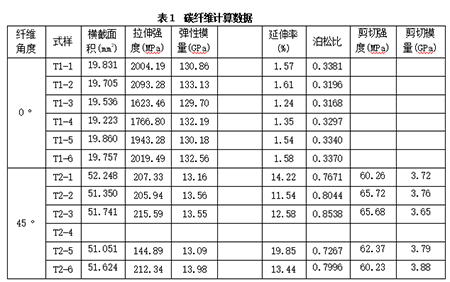

表1碳纖維計算數據
（1）拉伸強度：在軟件中輸出采集數據即可獲取最大拉伸力，用最大拉伸力除以截面積即可得出拉伸強度。

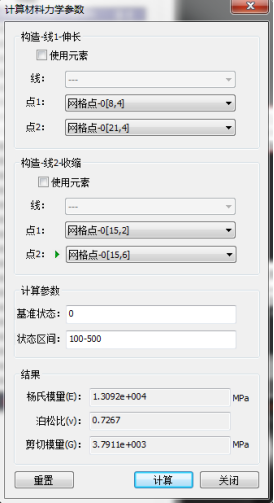

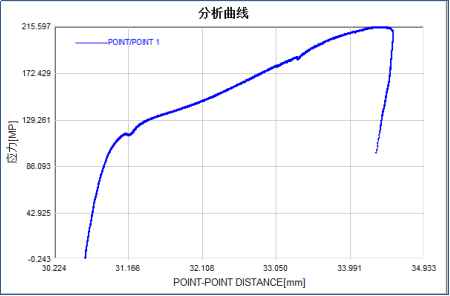

（2）在軟件中繪制兩點間的應力應變曲線，找到彈性階段的狀態100-500，在軟件中直接計算出彈性模量和泊松比。
（3）在軟件中選取標距為30mm左右的兩個點，找到兩點變化的最大值，即可計算延伸率。
（4）剪切強度：根據標準，可用最大剪應力來表示剪切強度。
Pm為斷裂前最大力與5%剪切應變對應力的較小值。
（5）剪切模量：選取彈性階段100-500狀態，選取橫向和縱向兩組點對，在軟件中直接計算出剪切模量。同時剪切模量也滿足關系G=E/2(1+μ)
本次試驗拉伸加載過程中，利用新拓三維XTDIC系統對碳纖維試件進行全場變形應變測量，從試驗可以看出，碳纖維的拉伸強度本身受到橫截面積效應的影響，同時其離散型也受其影響，隨著試樣拉伸長度的增加，碳纖維的強度離散性也將增加。
在評價碳纖維性能高低的各項指標下，拉伸力學性能無疑是最為受關注的，拉伸性能的水平在很大程度上是衡量碳纖維質量的指標。通過三維光學測量技術可以獲取準確的碳纖維材料的各項力學性能數據，助力碳纖維材料的創新研發、投入生產和工業應用。
