在建筑結構、崩潰采挖的施工和使用過程中，土木結構不可避免會產生裂縫等不同失效形式，影響其安全性和耐久性。土木結構的抗壓強度、耐久性以及變形特性研究，為工程施工提供有效的理論指導，還為土木工程結構安全使用提供可靠的判別依據。
DIC技術可實時檢測煤礦土木模型結構的細微變化，下陷位移情況，邊坡失穩的演化過程，與有限元分析進行驗證，以便于事先采取適當?shù)陌踩胧瑥亩行Х乐构こ探Y(jié)構塌陷，跨落，邊坡失穩，這對于結構安全、高效開采工作有著實際的工程應用價值。
一、基坑開挖模擬實驗
新拓三維自主研發的DIC技術方案，可用于針對巖土隧道領域的結構分析所需要的變形數據采集能力，系統分析軟件具有快速準確的應變分析功能，直觀輸出變形應變分析結果等特點，已越來越多地應用于巖土隧道工程領域。
基坑開挖會對地層既有的原狀土產生擾動，改變土體的應力場。地鐵隧道上進行基坑開挖，會使隧道上方產生卸荷作用，減弱隧道管片的應力，使隧道管片松動，進而產生裂縫，容易使地下水滲入造成隧道危害。

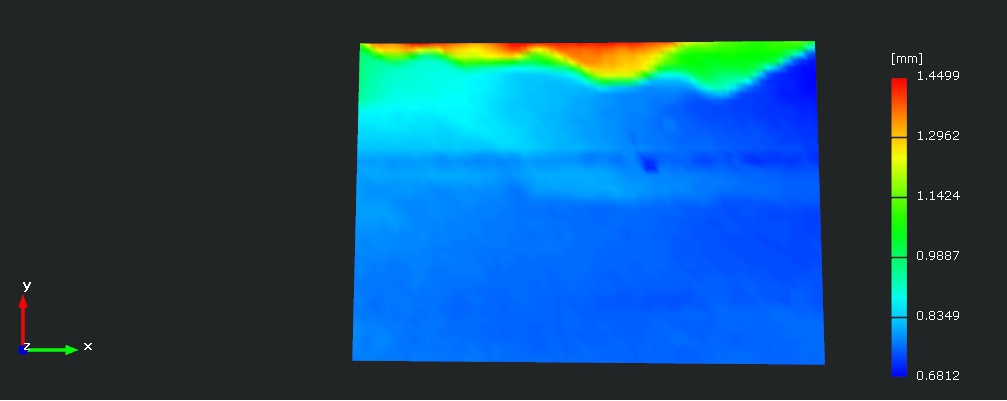

基坑模擬試驗的支護結構由擋土墻和內支撐組成，擋土墻兩側的止水橡膠和防水油泥，可保證擋土墻移動過程中，擋土墻與模型箱接觸面不發生漏水。在基坑開挖過程中，采用DIC技術實時采集土體開挖時臨近擋土墻結構的位移和應變。
DIC技術具有非接觸、全場、精度高的優點，對于了解煤巖土木結構的安全性能以及結構的服役狀態具有重要意義。接下來，讓我們一起看看DIC技術在煤巖土木結構研究領域的典型應用案例。
二、煤礦開采結構沉降模擬試驗
我國地質環境復雜，使煤礦水害高發，在各種礦難中，水害事故所造成的經濟損失是相當嚴重的，這不僅帶來巨大的經濟損失，還會造成人員傷亡。在煤礦開采作業時，地面水或地下水通過裂縫涌入，當超負荷時就會造成礦井水害現象的產生。
對于煤礦開采過程中上覆巖層離層、垮落跟蹤分析，研究煤礦關鍵位置和結構的位移、變形，對于預防裂縫生長導致透水，及時采取安全措施有重要的價值。采用XTDIC三維全場應變變形測量分析系統，根據相似材料模擬實驗，可實時觀測煤礦模型表面的位移場及應變場，清晰呈現采場上覆巖層在整個實驗過程中的變化。

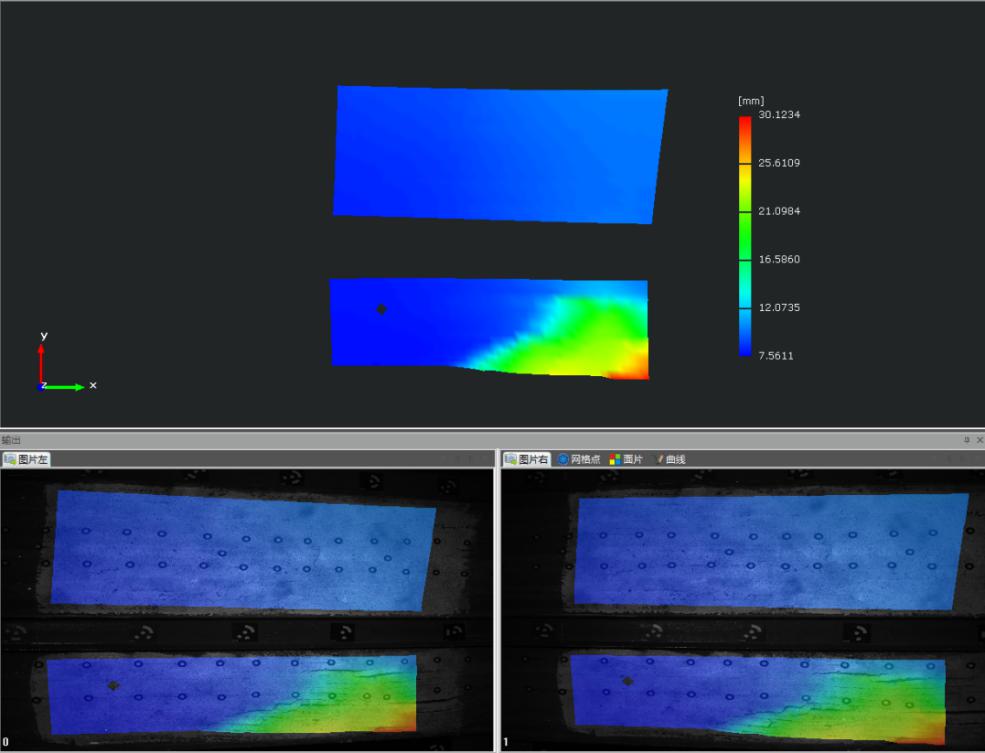

中間開采、側幫加壓位移應變測量數據

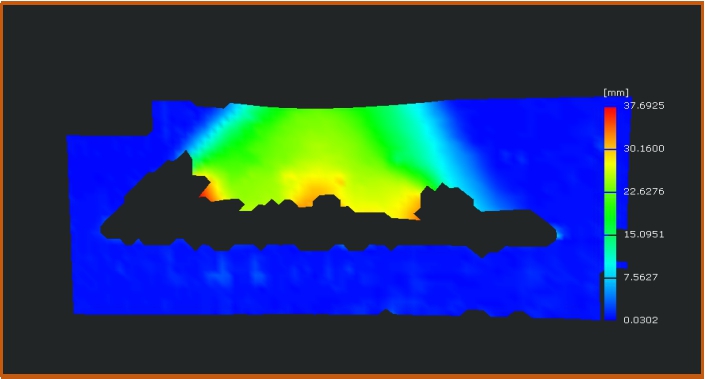

底部開采位移應變測量數據
三、煤礦采挖覆巖變形模擬試驗
由于煤礦采動的影響，頂板容易跨落，上方地表將達到超充分采動狀態，產生很大的地表變形，如果對采煤工作面覆巖移動和變形規律研究較少，生產過程中就容易產生冒頂、偏幫、圍巖變形嚴重等難題，為了解決這些難題，需對煤礦開采工作面進行實測研究，研究采動覆巖位移和變形的演化規律。
利用相似材料物理試驗，采用XTDIC三維全場應變變形測量分析系統，對采場覆巖移動垮落規律進行研究，可以更好地克服煤炭生產過程中覆巖中關鍵層跨落等破壞形態引發的事故，為煤礦高效、安全生產提供有力的數據分析保障。

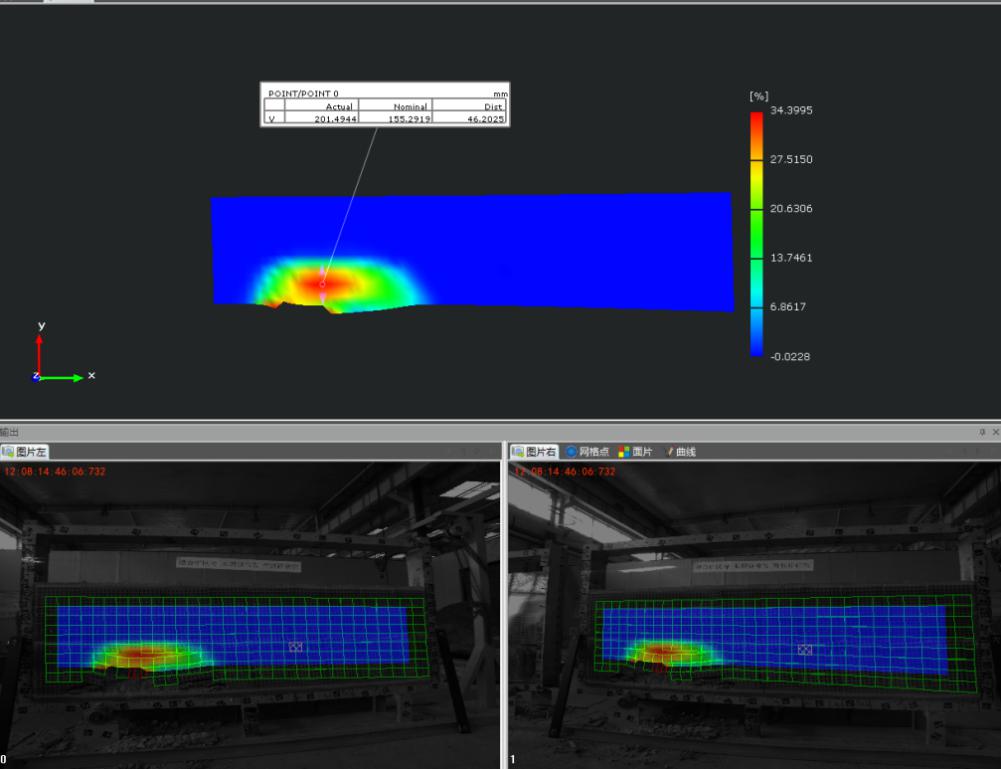

實驗數據：采挖過程模型結構的應變場、位移場

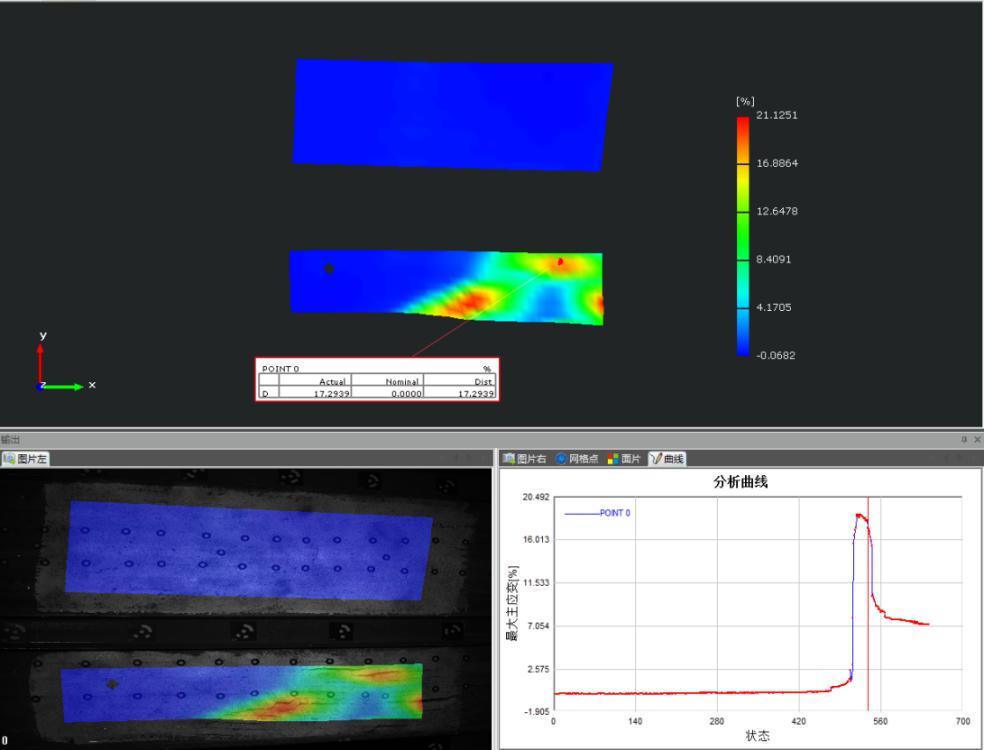

采挖實驗開始，模型會垮落，表面出現裂紋，使用XTDIC系統獲取模型表面應變場，預測裂紋的變化。從曲線可知，應變先變大后變小，表示模型下部分先垮落導致裂紋變大，隨著采挖推進上部分也垮落導致裂紋變小，與實驗的記錄基本一致。
四、“三軟”煤層覆巖采動變形模擬試驗
煤層在開采過程中，采空區上覆巖層在垂直方向自上而下形成垮落帶，斷裂帶和彎曲下沉帶，“三軟”煤層抗壓強度小，頂板和煤層易松軟冒落，確定開采工作面上覆巖層頂板帶的高度，對于煤層在開采過程中防跨落、下沉有重要的參考價值。
使用XTDIC三維全場應變變形測量分析系統，采用實驗室相似模擬的方法，通過全程攝影測量頂?shù)装逯袘?yīng)力變化和巖層的位移變化，可以更好地研究“三軟”不穩定煤層在采動影響下，上覆巖層裂隙場分布及演化規律，試驗結果和測量數據對煤礦開采過程中的安全防護具有重要的指導意義。

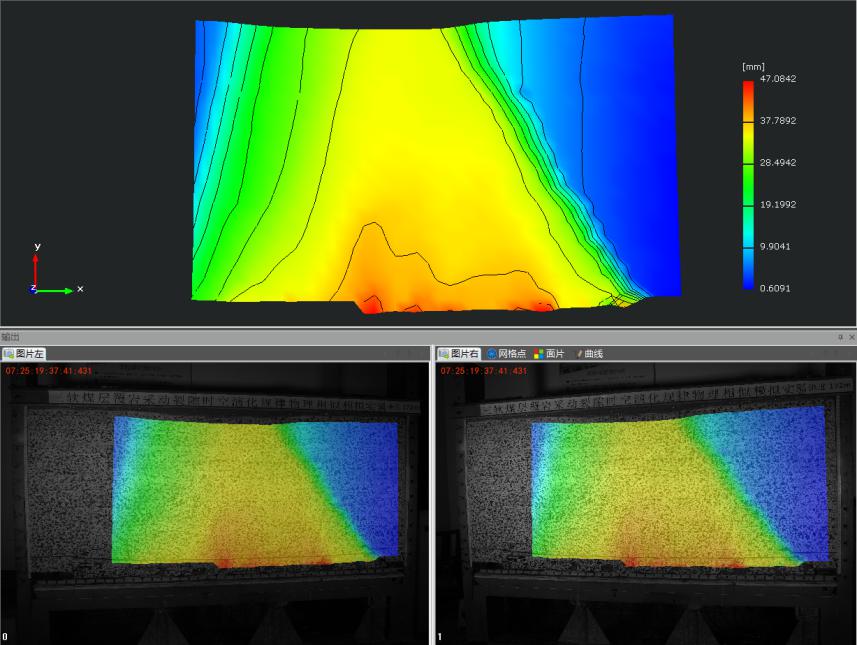

實驗數據：三軟煤層覆巖模型在采挖過程中的位移圖、應變圖。
新拓三維DIC技術通過直接測量材料和結構表面力學行為，分析測量材料和結構的表面位移、應變特性來檢測結構變形和裂隙成長過程等失效形式、失效位置、面積和發展趨勢，精準的測量數據有助于保障煤礦土木結構的安全、耐久，對實際工程評估和開發有一定指導意義。
