隨著智能手機、5G、物聯網等技術的快速發展，芯片的發熱功率急劇上升，與此同時，手機等設備外觀要求超薄，導致設計上的散熱空間極為有限，芯片溫度控制難度極大。熱應力容易導致CSP芯片晶圓翹曲，嚴重時會產生開裂現象。

    由于手機芯片尺寸較小，在溫度循環下的熱應力較難通過傳統的應變測試方法獲取，因此需要采用DIC技術的方法進行應變測量，從而更好地分析芯片通電后的熱應力分布情況，分析芯片導電、溫度控制、散熱等相關性能。

    新拓三維XTDIC應變測量分析系統，作為研究芯片在不同溫度下變形分析的重要測量工具，特別適用于分析芯片在負荷狀態下產生熱應力及應力集中問題，從而更好地考察芯片在工作狀態下的可靠性和穩定性。

    案例一：顯微DIC芯片受熱膨脹實驗

    環境條件對芯片可靠性有很大影響，特別是溫度過熱后，會出現材料軟化，結構強度減弱，材料電性能變化，甚至損壞；設備過熱，元件損壞，金屬材料表面電阻增大等，從而造成芯片無法高效工作。因此芯片的熱效應分析非常重要。

    如下圖所示，在通電受熱狀態下芯片應變分布特性：

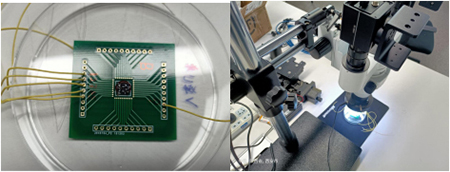

    顯微DIC系統進行圖像采集

    芯片通電受熱膨脹變形分析

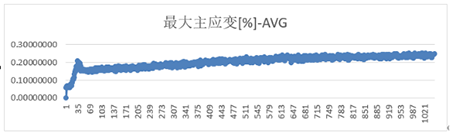

    關鍵點區域應變分布曲線

    研究內容及關鍵點：

    顯微DIC系統專利的算法可精確測量在顯微鏡下芯片的細微變形和應變；

    顯微DIC系統可通過應變云圖直接提取溫度疲勞載荷過程中影響區域的分布特性，作為失效判定依據；

    顯微DIC系統應變分析數據結果?，可直接用于不同材料熱膨脹系數判斷依據；

    可直接測量PCB熱變形引起的開膠等失效位置和應變梯度；

    案例二：手機芯片高低溫變形實驗

    高低溫幾乎對所有的基本材料都有不利的影響，對于暴露于異常溫度下的電子設備，由于溫度會改變其組成材料的物理特性，因此可能會改變其工作性能，對手機功能造成暫時或永久的損害。

    材料的軟化、硬化和脆化

    不同材料的收縮不一致

    電子器件（芯片、電阻、電容）性能改變

    破裂、開裂和脆裂，沖擊強度改變，強度降低

    芯片和PCB板性能改變

    試驗測試在不同溫度下芯片以及PCB板表面應變情況，分析其對于手機性能的影響。

    溫度變化全過程關鍵點應變曲線

    研究內容及關鍵點：

    DIC技術可測量芯片全場應變，以及溫度變化過程中的應變分布變化；

    DIC應變云圖可直接作為判斷關鍵區域變形以及材料工藝選擇依據；

    可通過DIC技術獲取的應變和應變速率變化，作為驗證有限元分析數據依據；

    案例三：芯片加熱狀態下變形實驗

    電路元件集成度的不斷提高，導致芯片的發熱功率也隨之增加。由于非均勻交變溫度場的存在和元件組成部分間熱膨脹系數的不同，導致產生熱應力和應力集中問題，對芯片在高溫環境的應變測試可更好地考察電路的可靠性。

    如下圖所示，在加熱狀態芯片的變形狀況：

  將芯片放置在加熱臺，溫度由27度逐漸增加到200度，測試芯片變形，試樣如下圖：

    被測芯片散斑圖樣

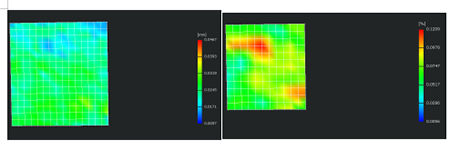

    位移場與應變場解算

    取芯片上面中心位置，將該點數據導出，繪制出該點位移曲線圖。

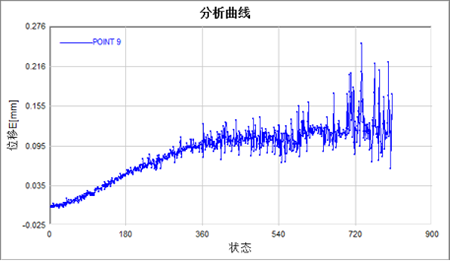

    位移和應變曲線

    新拓三維XTDIC系統在芯片工藝測試應用：可直接測量芯片及材料熱膨脹系數，其測量過程中新拓三維自主研發的算法并結合顯微技術，為測試精度提供精確保證。XTDIC系統可直接測量芯片微變形、硅片、封裝、基板及材料等熱變形效應。測量芯片在不同溫度下的力學特性，如高溫、低溫測試，變形應變分布和應變集中位置。
