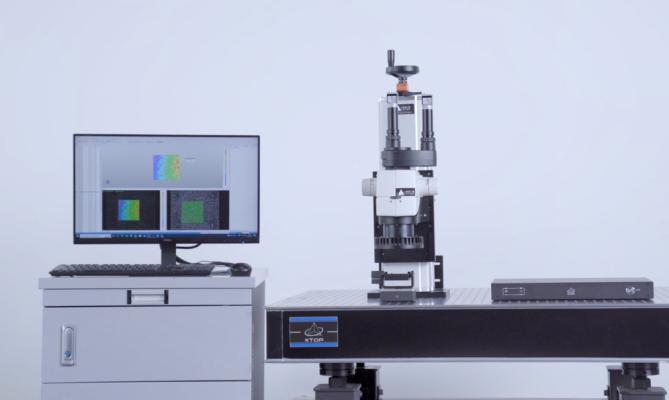

XTDIC-Micro顯微測量系統是光學顯微鏡和DIC數字圖像相關技術的結合，可以滿足納米級精度測量需求。XTDIC-Micro（顯微DIC測量）的出現，彌補了傳統設備無法進行微小物體變形測量的不足，成為微觀尺度領域變形應變測量的一個有力工具。

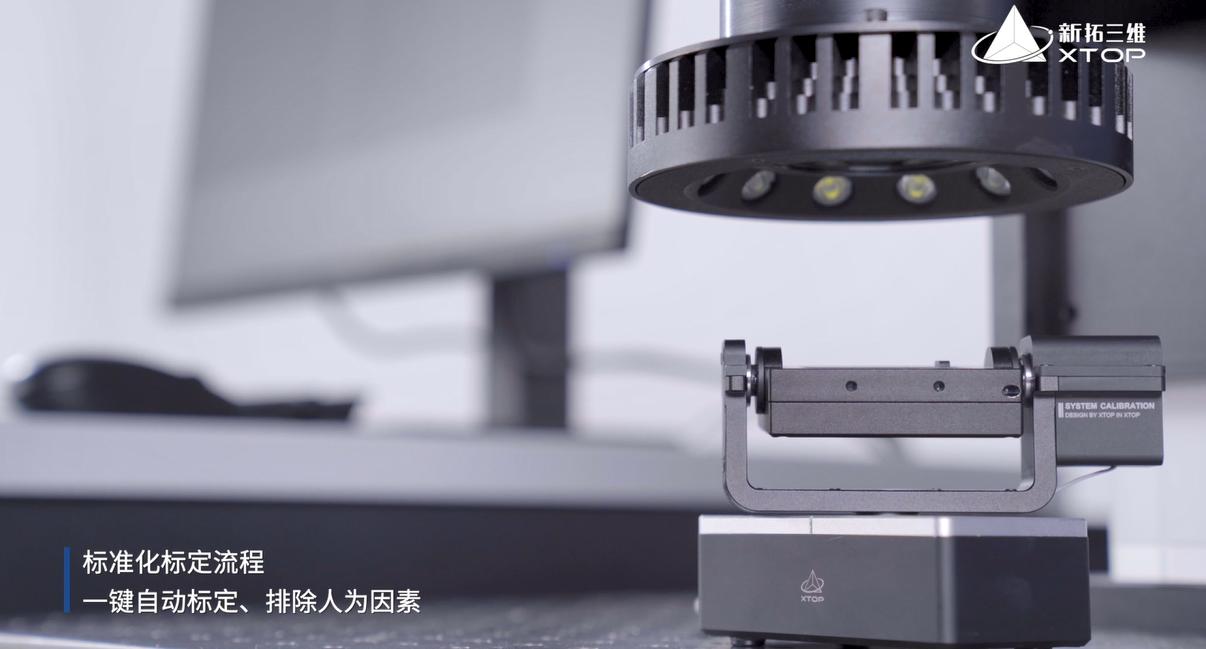

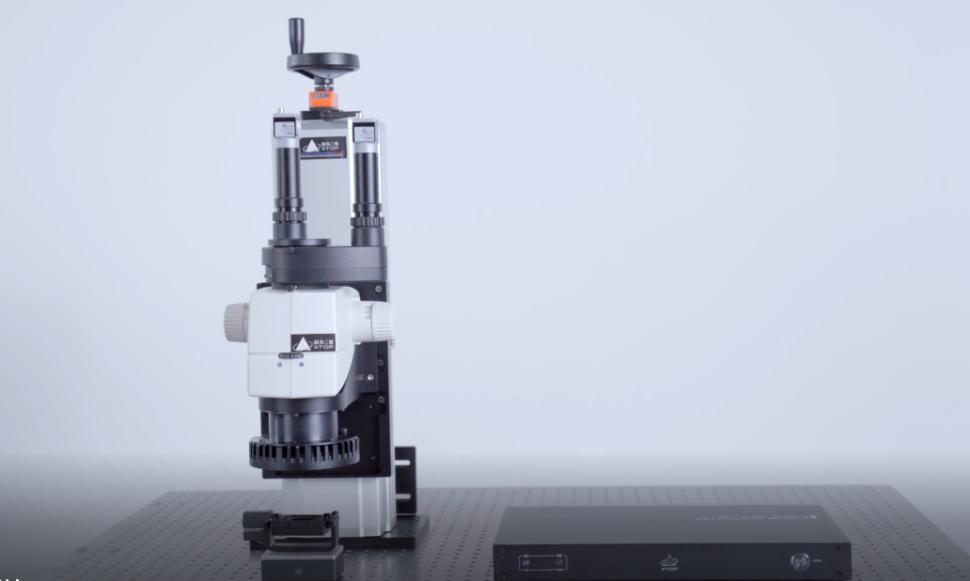

顯微DIC測量系統一鍵自動標定

顯微鏡能從不同視角獲取DIC分析所需的高放大倍率圖像，但如何消除顯微鏡產生的光學畸變一直是業界難題。新拓三維采用模塊化設計和背光式光刻標定板，并通過獨有高精密度的標準正交柵格和自研算法消除了鏡頭的畸變誤差，實現一鍵自動標定。

顯微DIC測量產品技術優點

-  獲得全場的三維坐標、位移、應變數據

-  測量結果三維顯示

-  適合于各種材料（CFRP、木材、內含PE的纖維、金屬泡沫、橡膠等兼可測量）

-  快速、簡單、高精度的系統標定

-  1mm2-10mm2測量幅面

-  應變測量范圍：從最小0.01%到大于500%的范圍

-  靈活易用的觸發功能

顯微DIC測量產品測試結果

-  全場應變分布色譜圖

-  材料表面三維幾何形狀

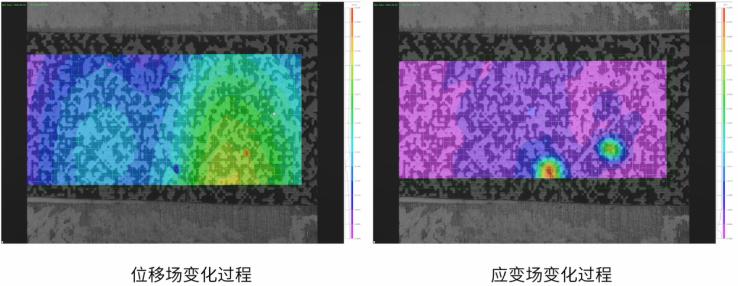

-  三維位移場、應變場

-  應變分布、關鍵點位移

-  應變率、應力-應變曲線

顯微DIC測量產品應用

- 微觀形貌、應變分析（微米級、納米級）

- 材料試驗（楊氏模量、泊松比、彈塑性的參數性能）

- 應變計算、彈性評估、組件尺寸測量、非線性變化的檢測；

- 均勻和非均勻材料變形過程中的行為分析

- 各種同性和各種異性變性特征

- 零部件試驗（測量位移、應變）

- 微尺度動態應變測量，如疲勞試驗；

- 斷裂力學性能
