三維掃描對象及目的

三維掃描實驗對象：通訊碳纖維天線，直徑400球面。

三維掃描檢測目的：檢測天線加工精度，檢查天線曲面的均方根RMS偏差是否滿足要求。

傳統的三坐標檢測不能滿足客戶的檢測需求，采用新拓三維XTOM拍照式高精度藍光三維掃描儀，這種掃描全幅面三維測量的方式，更加快速、全方位地去檢測天線的加工精度。

三維掃描設備及硬件概述

新拓三維XTOM高精度藍光三維掃描儀，搭配500萬高分辨率工業相機，用于被測天線表面噴涂的顯影劑。

三維掃描前準備

將樣件噴圖顯影劑，黏貼標志點，天線模具需要噴涂顯影劑，采用XTOM高精度藍光三維掃描儀進行多角度掃描，獲取天線結構件3D數據模型。

藍光三維掃描步驟

1）根據被測天線大小，選擇XTOM高精度藍光三維掃描儀400*300幅面。

2）掃描前已經XTOM藍光三維掃描儀標定好，到現場后無需重復標定。

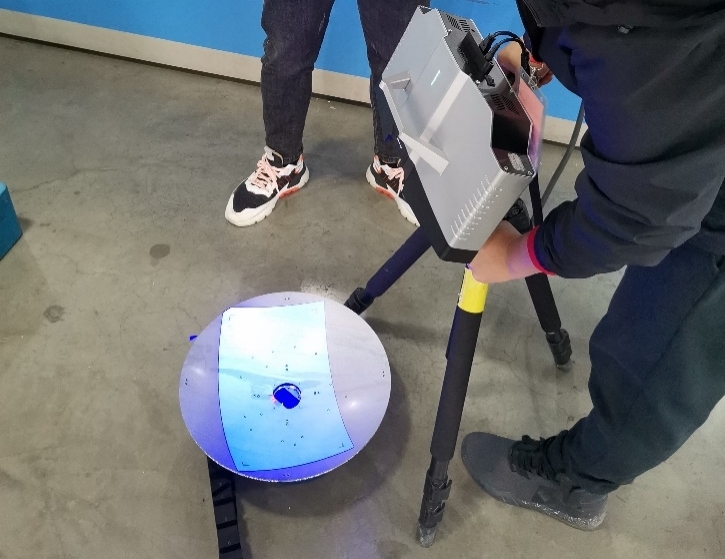

3）調整掃描距離及測量頭掃描角度，避免反光，開始對天線結構件掃描。

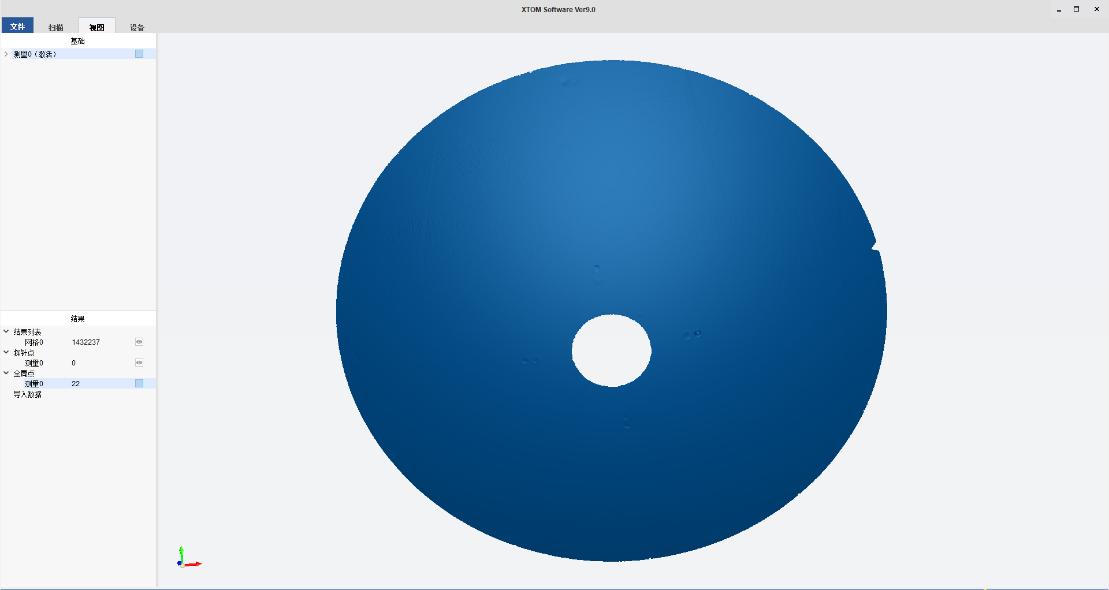

4）從天線零件中間開始掃描，控制拼接精度，再掃描四周沒有掃到的區域，掃描完成后封裝，導出數據。

5）現場共掃描了2個天線和1個天線模具，掃描時間總共控制在30min。

6）采用XTOM高精度藍光三維掃描儀掃描完成，并給客戶做了三個數據的對比偏差比較，報告現場發給客戶。

現場三維掃描檢測結果

采用XTOM高精度藍光三維掃描儀現場檢測效果不錯，包括掃描檢測速度、數據準確性及現場客戶的一些問題都得到了滿足。

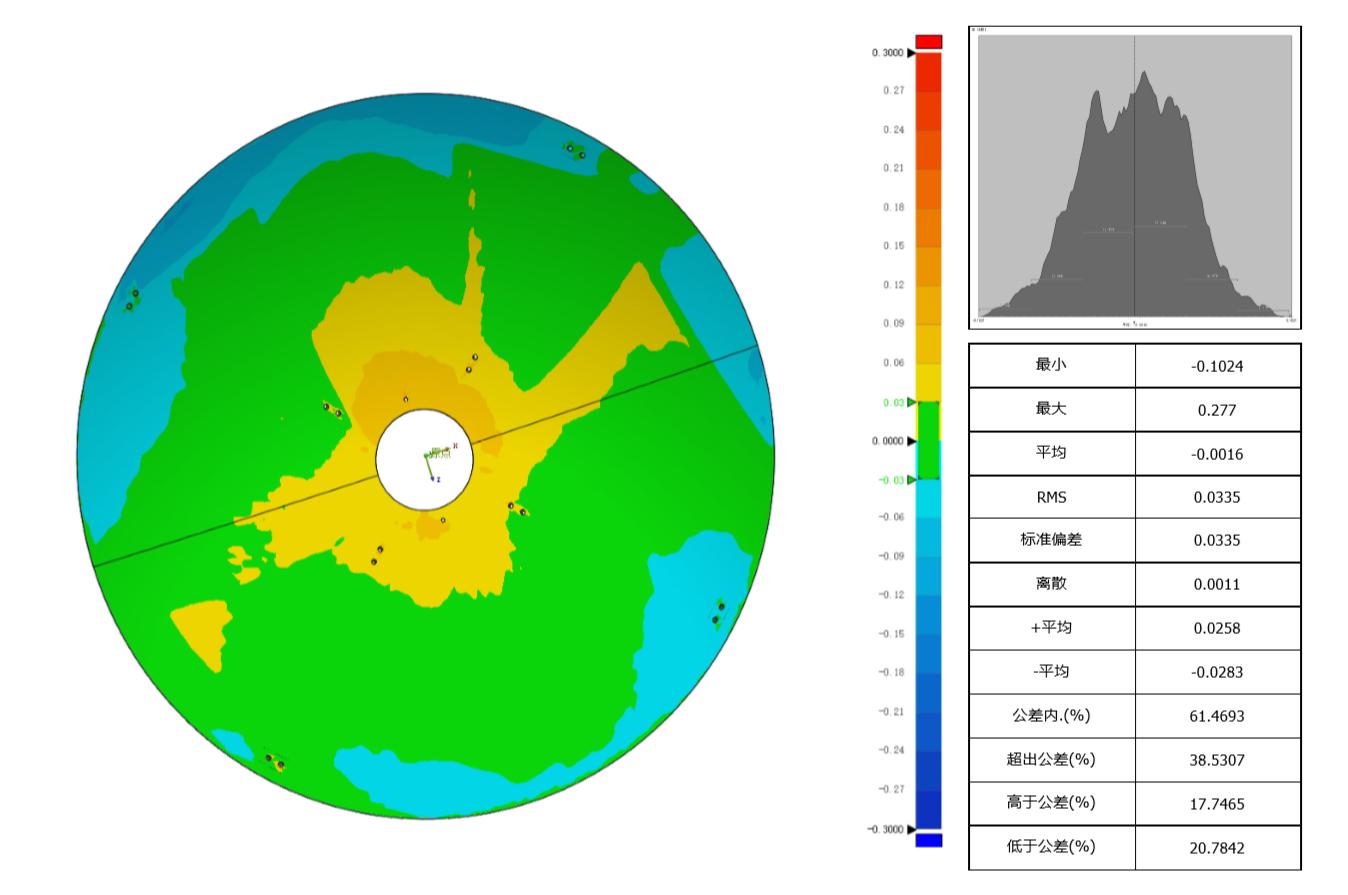

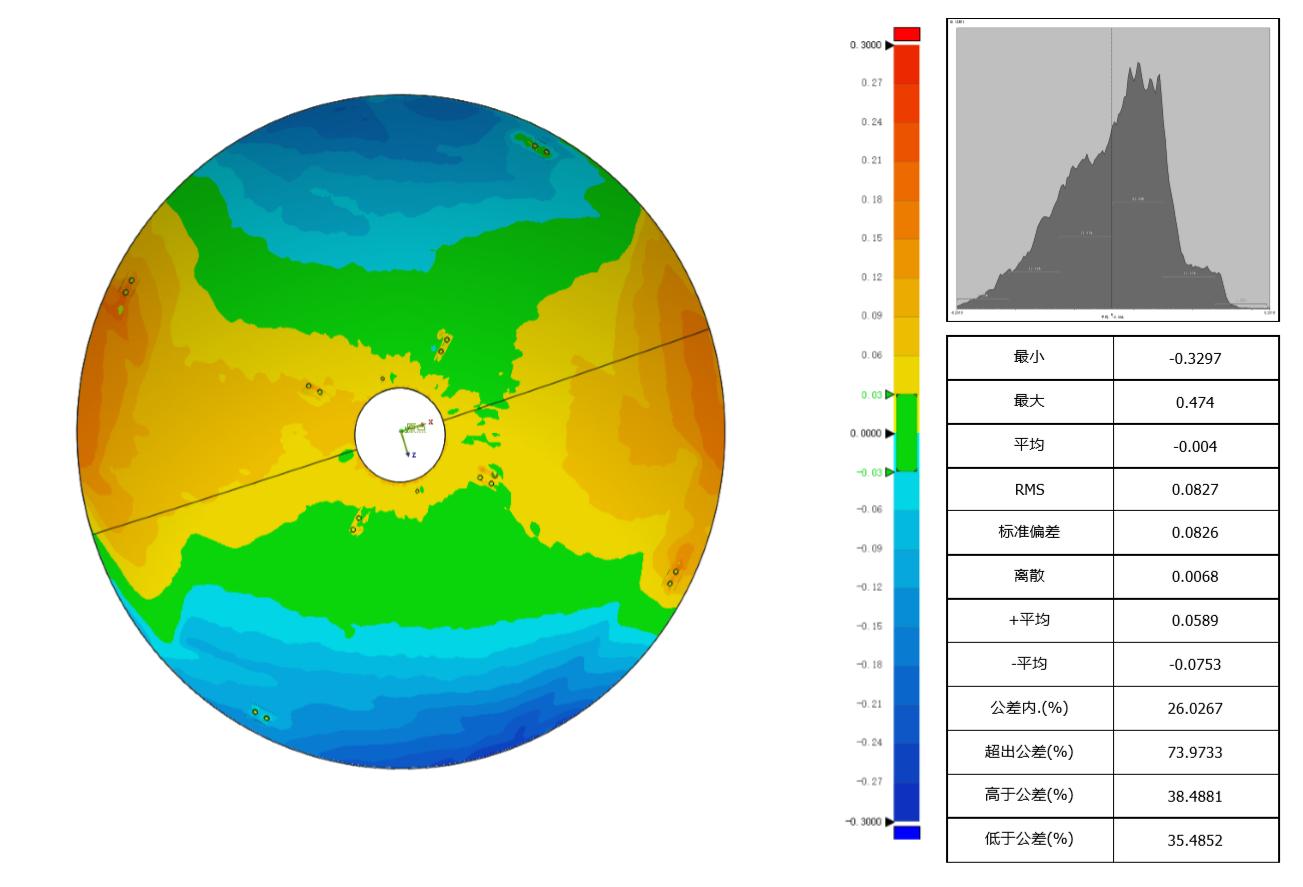

下圖為兩個天線及一個天線模具的檢測數據圖。基于XTOM藍光三維掃描儀掃描的3D數據模型，在檢測軟件中與原始數模擬合比對，分析尺寸偏差檢測數據趨勢，模具比兩個天線的RMS值要低，確保了數據檢測的真實性。

XTOM高精度藍光三維掃描儀結合檢測軟件對天線進行尺寸檢測
