形變測試是研究各類土木工程材料與結構特性的重要手段。傳統形變測試方法存在現場操作困難、多點測試不便、測試成本高、測試效率低下等問題。

在結構測試領域，數字圖像相關方法（DIC）以其亞像素級別測試精度、可遠距多點非接觸測試、設備簡單、操作簡便等特點，在土木工程材料及結構形變測試中頗受關注。

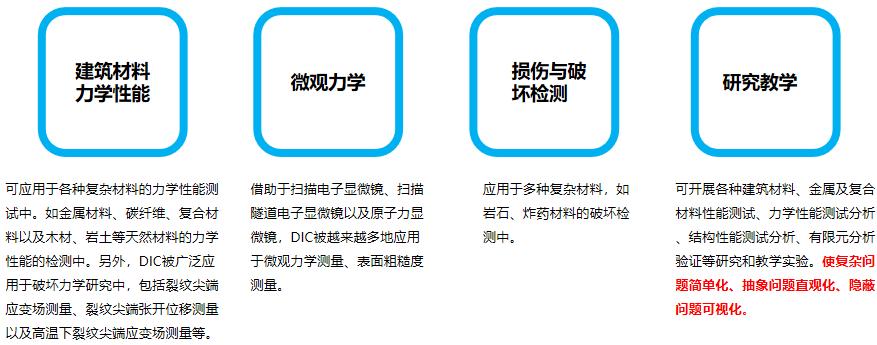

DIC形變測試技術在土木工程領域的應用價值

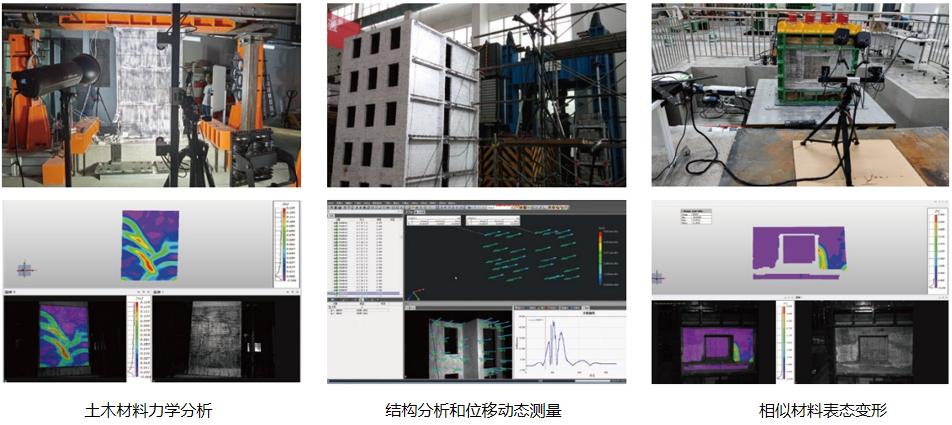

XTDIC形變測試系列產品

新拓三維用于自主研發的XTDIC三維全場應變測量系列產品，為機械、材料、力學、土木工程等學科提供三維全場應變及位移測量技術與方案。

土木工程領域應用案例

涉及土木工程學科的結構、材料、力學、巖土、水利、交通、鐵道、地質、采礦等領域測試研究方向的科學研究！

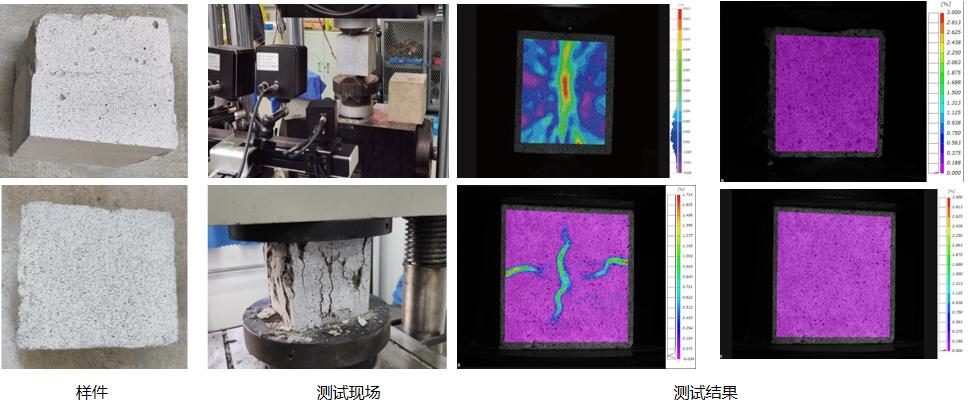

混凝土劈裂/壓縮實驗

通過XTDIC系統對巖石在劈裂載荷下進行實時監測，研究巖石在破壞前、初始破壞以及完全破壞三個階段的位移場和應變場， 分析在劈拉過程中巖石表面裂縫的變化

邊坡振動臺實驗

基于雙目立體的dic技術，通過大型振動臺模型試驗，研究不同地震烈度輸入下（包括不同峰值加速度大小以及不公輸入方向）巖質邊坡的位移響應特性，分析位移響應特性與邊坡失穩的關系。如下圖所示模擬花崗巖山體，實驗過程均采用橫向縱向以及高度方向加載方式引起震動花崗巖山體山蹦。利用XTDIC系統針對于花崗巖山體表面編碼點進行拍攝測量位移變化。

地鐵隧道施工災害機制模擬實驗

搭建相似模型實驗，采用數字圖像相關技術，通過相機拍照的方式獲取隧道坍塌過程中各個地質層的位移坍塌數據，為隧道的全方位監測、揭示地表沉降規律、實現地下工程的動態風險評估提供數據支撐。

盾構掘進對地表擾動影響實驗

以鄭州某工程盾構隧道下穿南水北調干渠為例，通過建立相似實驗?zāi)Ｐ?，模擬真實試驗環境及施工環境，同時檢測地表沉降，驗證設計合理性，并為類似工程提供借鑒。

使用三維全場應變測量系統觀測模型表面位移變化，達到地表形面運動位移檢測的效果，量化實驗數據，為試驗及施工提供可靠數據依據。

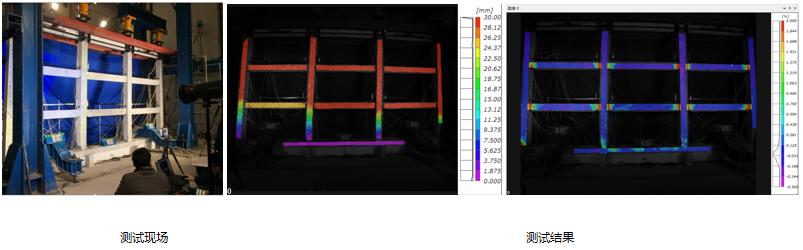

房屋框架振動試驗

框架結構地震損傷演化機理與抗震倒塌設計方法研究。結合理論分析、模型實驗、數值模擬等手段，對強震作用下框架結構變形特征和抗倒塌性能進行深入研究，對提高我國工程結構防災減災能力，保證“大震不倒”的抗震設防目標，具有重要的科學意義和實用價值。

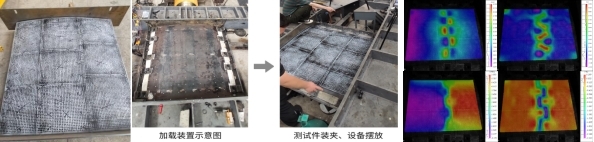

大橋主梁力學性能研究實驗

對大橋主梁力學行為模型研究，通過三維數字散斑技術測量整體變形過程的位移和變形數據，給整個實驗提供了很好的理論數據支持，有助于進一步提高公鐵兩用大橋橋梁主體梁的結構優化，了解其力學性能，為橋梁的安全運行提供數據支撐。

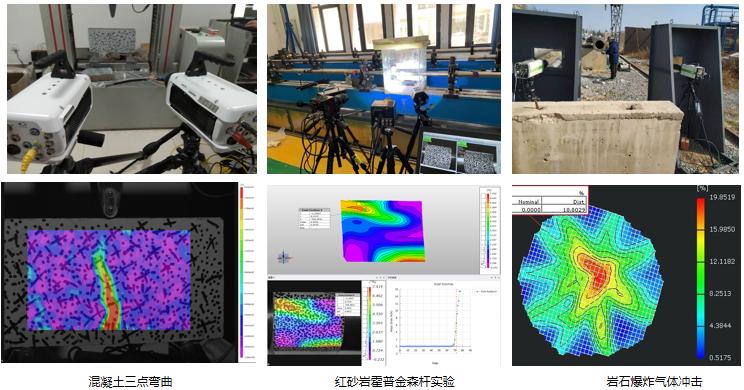

高速沖擊應變測試
