在三維掃描中，通常需要在被測物上噴粉和貼點，目的是讓掃描數據質量更高。貼點技巧的掌握很重要，操作不當會直接影響數據采集結果。接下來，給大家介紹如何正確貼點，以及碰到難以貼點的小型工件時該如何操作。
測量幅面標志點的使用要求
標志點用于多視掃描自動拼接，根據測量需求，標記點可以制作成白底黑點、黑底白點、中心帶十字絲或者小圓點等，通常使用最多、效果佳的是黑底白點的標志點。

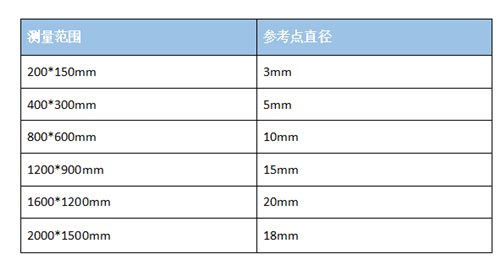

根據被測工件不同測量尺寸，推薦的標記點大?。?br/>
測量范圍參考點直徑
三維掃描的貼點技巧
在實際貼點中，根據工件的特征，我們遇到的貼點情況主要有兩大類，一類為可以直接將標志點粘貼在工件表面，另一類為標志點無法直接粘貼，需要進行“借助”貼點。
第一類-標志點粘貼在工件表面
大部分工件測量，可以直接粘貼標志點，掃描過程中標志點相對于工件位置不變，掃描儀和工件可以相對移動，拼接精度有保障。
應用優勢
l增加了空間自由度以及控制度
l保證整體坐標拼接的精度和匹配成功率
標志點粘貼小妙招
1、根據標定范圍選擇合適大小標志點，合適的標記點有助于軟件識別，保證精度；
2、標記點黏貼均勻，每個測量幅面內至少可識別三個標志點；應避免黏貼成線性，也不要貼成規則形狀，以免出現掃描錯位情況；
3、標志點要黏貼牢固，盡量黏貼在平坦處，折疊和不完整會影響識別和拼合；
4、標記點黏貼距離適中，保證每個測量幅面內至少要識別三個標志點；
5、標志點應清晰可見，有破損或遮擋會造成標志點圓不完整影響識別；
標志點粘貼示例
正確示例
標志點粘貼均勻隨機
錯誤示例
標志點粘貼太過規則
錯誤示例
標志點粘貼在邊緣導致標志點不完整
第二類-標志點粘貼在工件外部
對于一些尺寸小，結構特征復雜，輪廓多樣的工件時，無法完全在模型上貼點，這時就需要我們借助背景或一些夾具來貼點，實現拼接掃描的目的。
應用優勢：
適合細節特征多，不能黏貼標記點的工件測量
適合材質柔軟，測量過程中不能移動的工件
1.在轉盤上粘貼標志點
注意事項：工件要進行固定，轉動過程中工件與標志點的位置不能移動，否則會導致掃描數據錯位，精度不準的情況。
2.小型復雜工件，如在轉盤上無法掃全，需夾裝載一個預先已經測量過全局標志點坐標的夾具內，將工件固定好，測量前導入全局坐標點作為拼接基準，提高測量精度。
注意事項：夾具與工件要固定，掃描不能有相對位移，如果固定不牢則掃描數據精度不準，對測量精度造成影響。
- 部分簡易夾具示例 -
在三維掃描預處理過程中，標志點大小要與工件匹配，粘貼過程中要隨機均勻，且保證標志點的完整、清晰，若通過轉盤或夾具進行“借助”貼點，需要保持工件與轉盤或夾具的固定。
對于貼點技巧，是不是更清晰嗎？關于貼點技巧，有不明白的地方，歡迎留言或電話咨詢我們的技術工程師，感謝大家~
