試驗背景：
為提高飛機的安全性，并盡可能減輕飛機質量，需掌握飛機結構件材料-碳纖維增強復合材料的動態力學特性，獲得材料在不同應變率下的力學性能參數，為復合材料飛機結構的抗沖擊設計和仿真分析提供準確的材料參數。

采用新拓三維XTDIC三維全場應變測量系統搭配高速攝像機，對兩種鋪層碳纖維增強復合材料進行常溫下中低應變率力學性能試驗，高速攝像機全場實時記錄試件變形破裂完整過程，得到不同應變率下的應力應變曲線和失效參數。

DIC三維應變測量試驗系統
XTDIC三維全場應變測量系統，搭配高速攝像機追蹤試樣快速變化表面特征點的變化，然后通過DIC分析軟件來實現對試樣全場應變、位移的測量，具有非接觸、全場測定、操作簡單的優點。

結合電子萬能試驗機和高速液壓伺服材料試驗機，獲得應變率6.7×10-4~500 s-1范圍內[(±45°)]4s和[(±45°)]8 兩種鋪層碳纖維增強樹脂基復合材料的動態力學性能，分析材料拉伸強度和失效應變的應變率敏感特性及斷裂行為。

DIC三維應變測量試驗內容

DIC三維應變測量-散斑處理后的試樣

在中低應變率拉伸試驗中，利用XTDIC三維全場應變測量系統搭配高速攝像機，實時采集目標區域變形的散斑圖像，結合DIC分析軟件和相關算法計算試件的位移場，進而得到試件表面的應變場，經后處理分析得到動態拉伸應變率。

非接觸式高速DIC測試

動態拉伸應變分析結果

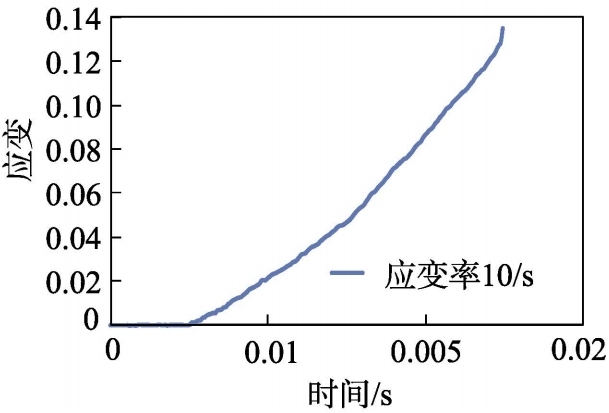

動態拉伸應變率曲線

通過兩種鋪層碳纖維復合材料中低應變率范圍內的真實應力應變曲線，可知在應變率6.7×10-4~500 s-1 范圍內，應變率對兩種鋪層碳纖維復合材料的力學性能影響均較大。隨著應變率的增加，材料的流動應力顯著增大。

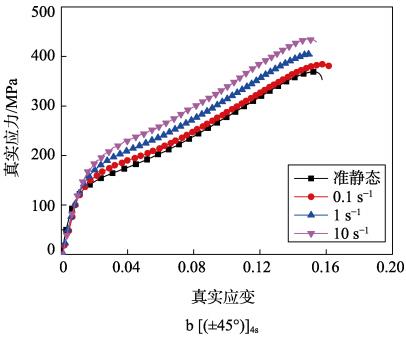

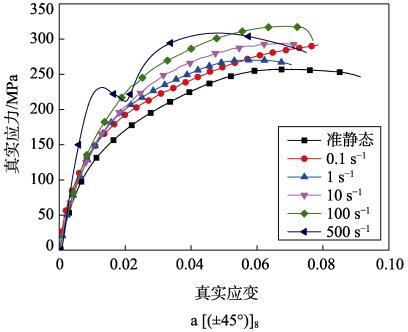

碳纖維復合材料的真實應力-應變曲線

材料失效特性分析

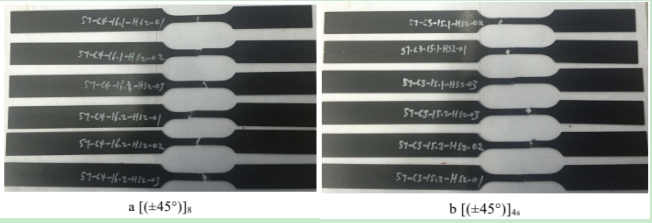

a實驗件斷裂結果

[(±45°)]8鋪層失效結果

a實驗件斷裂結果

[(±45°)]4s鋪層失效結果

測試結論

1）DIC三維應變測量-動態力學性能：獲取兩種鋪層碳纖維復合材料在不同應變率下的真實應力應變曲線，兩種鋪層碳纖維復合材料均具有明顯的應變率強化效應，材料的流動應力隨應變率的提高而顯著增強。

2）DIC三維應變測量-中低應變率范圍內，[(±45°)]4s 碳纖維復合材料的失效模式為燕尾型破壞，[(±45°)]8 為剪切破壞。兩者均發生局部的纖維斷裂和分層失效，且分層損傷面積隨應變率的提高逐漸增大。

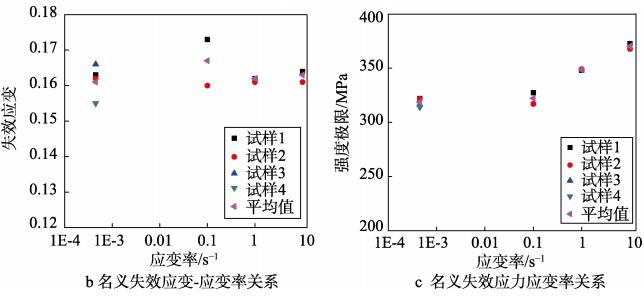

3））DIC三維應變測量-[(±45°)]8碳纖維復合材料的名義失效應變?cè)趹?yīng)變率 6.7×10-4~10s-1范圍內變化較小，在應變率10~500 s-1范圍內先減小后增大。[(±45°)]4s碳纖維復合材料在應變率6.7×10-4~10 s-1范圍內變化較小。此外，兩者的名義失效應力均隨應變率的增大而逐漸增大。

案例摘自：【惠旭龍，中國飛機強度研究所 結構沖擊動力學航空科技重點實驗室，碳纖維增強復合材料的中低應變率 力學性能試驗研究】
