實驗?zāi)康?/strong>
本實驗擬研究城市橋梁支架在載荷施壓下，對其穩定性進行分析，利用XTDIC三維應變測量系統實時獲取圖像，反映出橋梁支架的變形情況。
檢測方案概述

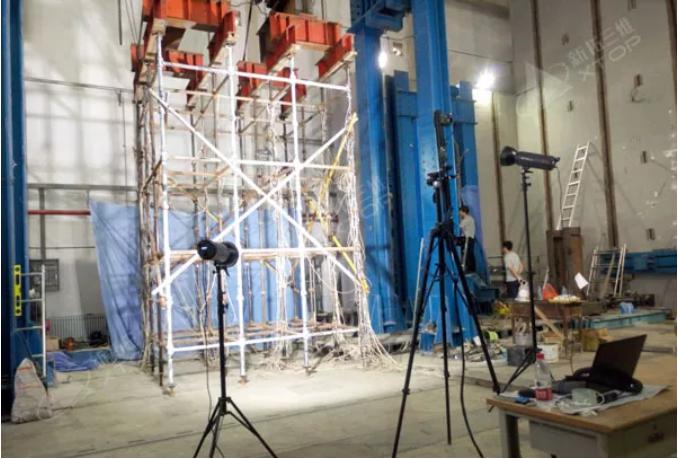

系統測量幅面為128mmX96mm，采用三個測頭（每個測頭包含兩個500萬、35幀工業相機），實時捕捉試件壓縮過程中表面的散斑圖案，通過相機標定、立體匹配、三維重建，最終獲取物體表面的三維坐標、位移場、應變場等數據。
數據處理

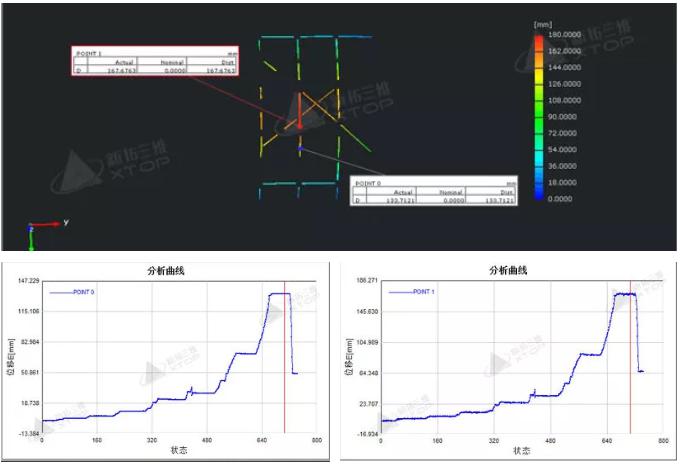

利用XTDIC軟件，框選散斑域，添加“種子點”，完成實驗數據的計算，選取個別關鍵點進行分析，繪制相對應的位移曲線。
