對于土木橋梁工程材料來說，在受力變形到一定程度即發生裂紋和斷裂，這種在外載作用下發生的材料變形與斷裂的行為，對于探究工程結構的牢固性和耐久性是至關重要的。在材料與結構測試領域，數字圖像相關（Digital image correlation, DIC）方法以其亞像素級別測試精度、可遠距多點非接觸測試、設備簡單、操作簡便等特點，在材料與結構形變測試中受到較多關注。
新拓三維XTDIC三維全場應變測量系統，利用數字圖像相關技術（DIC）可以直接測量材料和結構表面力學行為，通過測量材料和結構表面的位移場、應變場等基礎數據，利用先進的DIC分析軟件快速全面檢測裂紋萌生位置、尺寸、擴展速度以及彈塑性階段的動態變化等，為研究材料強度和性能的研究者提供了一種方便可靠的工具。
XTDIC在土木橋梁工程應用方向

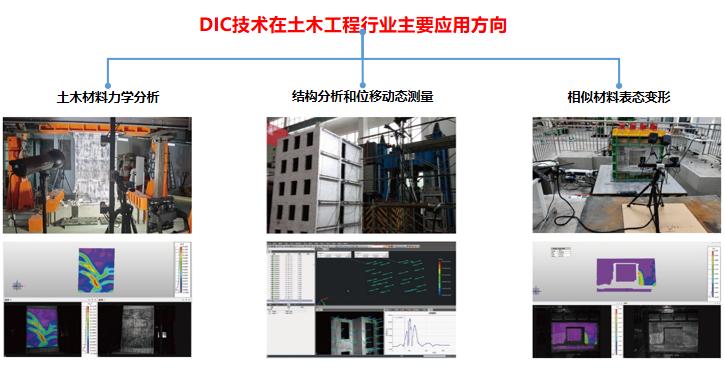

隨著土木橋梁結構對抗壓強度、抗拉強度以及抗剪切性能要求的不斷提升，土木橋梁工程逐步采用功能性、混合型高性能材料，新拓三維XTDIC三維全場應變測量系統，可應用于土木材料力學分析、結構分析和位移動態測量、相似材料表態變形測量，可對土木橋梁結構的抗拉強度、抗裂、抗疲勞以及斷裂韌性進行測試，實現對材料和結構力學性能的定量分析，有助于科學合理地提升工程結構綜合牢固度和耐久性。
材料測試應用方向

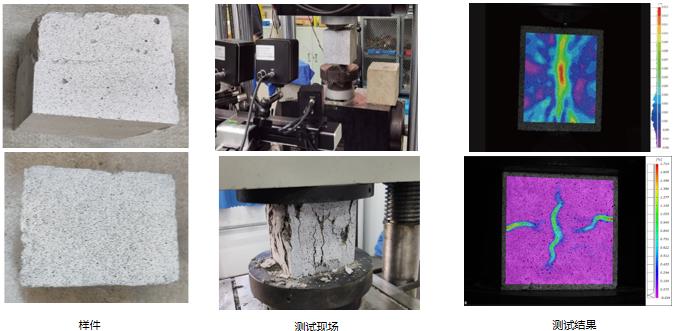

巖石壓縮測試
采用XTDIC三維全場應變測量系統對巖石在劈裂載荷下進行實時監測，研究巖石在破壞前、初始破壞以及完全破壞三個階段的位移場和應變場，分析在劈拉過程中巖石表面裂縫的變化。

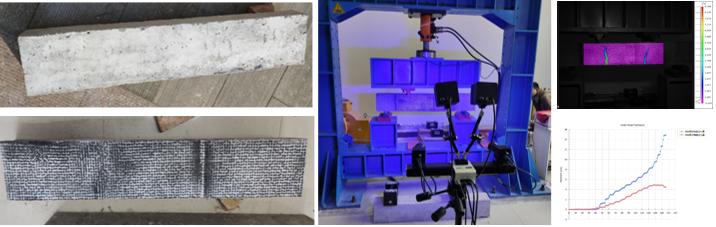

UHPC混凝土試件拉伸
采用XTDIC三維全場應變測量系統，測量混凝土拉伸過程中的三維全場變形數據，分析混凝土拉伸力學性能。
混凝土梁四點彎曲實驗
采用模型實驗配合數字散斑非接觸測量手段，獲取橋梁模型加載過程中的全場變形，為研究橋梁變形機理、評估橋梁運行壽命提供有效的數據支撐。對橋梁的長期維護保養、安全運行，避免重大事故的發生，具有重大的工程實用意義。

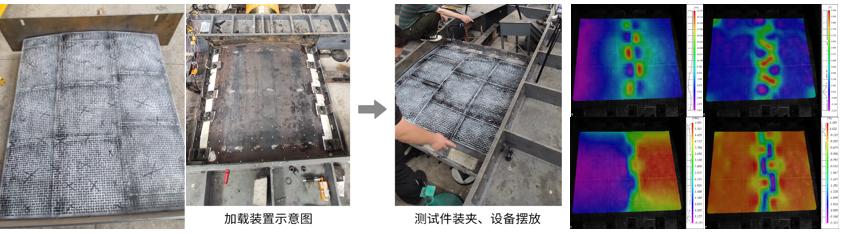

輔助材料加載實驗
各種輔助材料如防水橡膠、環氧樹脂等，通過拉伸、壓縮、沖壓等力學實驗，采用XTDIC三維全場應變測量系統，測量分析不同加載情況下的全場變形數據，分析其力學性能。
相似材料模擬應用方向

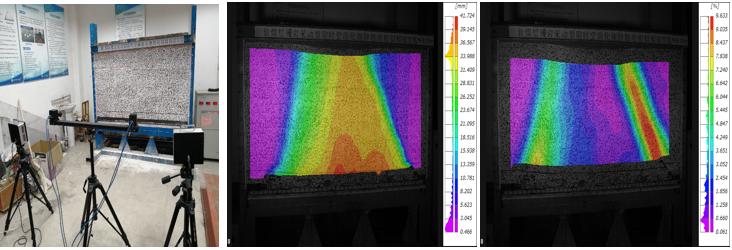

煤層相似材料模擬實驗
搭建物理相似模擬實驗，采用XTDIC三維全場應變測量系統，測量三軟煤層回采過程中的位移場和應變場，為三軟煤層采空區頂板覆巖裂隙演化規律的研究提供數據支撐，進而為現場地質災害治理提供有效指導。

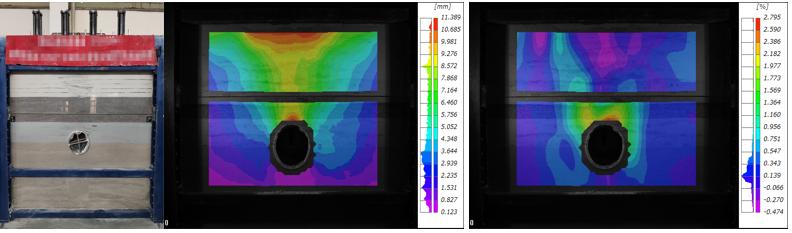

隧道坍塌實驗
搭建相似模型實驗，采用數字圖像相關法DIC技術，通過相機拍照的方式獲取隧道坍塌過程中各個地質層的位移坍塌數據，為隧道的全方位監測、揭示地表沉降規律、實現地下工程的動態風險評估提供數據支撐。

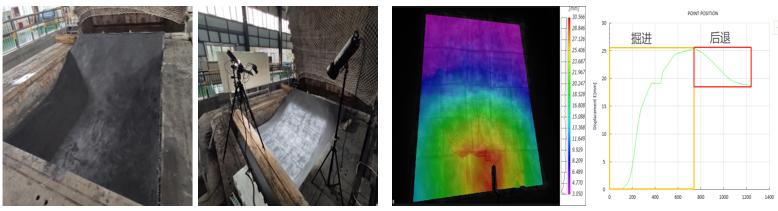

掘進地表擾動實驗
以鄭州某工程盾構隧道下穿南水北調干渠為例，通過建立相似實驗?zāi)Ｐ停M真實試驗環境及施工環境，同時檢測地表沉降，驗證設計合理性，并為類似工程提供借鑒。
使用三維全場應變測量系統觀測模型表面位移變化，達到地表形面運動位移檢測的效果，量化實驗數據，為試驗及施工提供可靠數據依據。
結構模擬測試應用方向

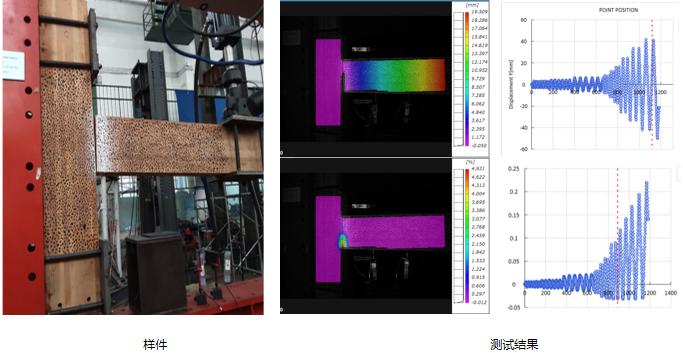

T型木制榫卯結構穩定性測試
T型木制榫卯結構穩定性測試，通過非接觸測量手段獲取加載過程中全場位移和應變數據，與有限元仿真數據相對比，為相關理論研究提供數據支撐。

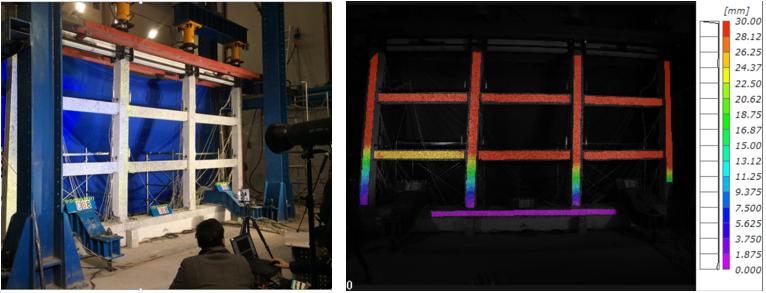

建筑框架加載實驗
框架結構地震損傷演化機理與抗震倒塌設計方法研究。結合理論分析、模型實驗、數值模擬等手段，對強震作用下框架結構變形特征和抗倒塌性能進行深入研究，對提高我國工程結構防災減災能力，保證“大震不倒”的抗震設防目標，具有重要的科學意義和實用價值。

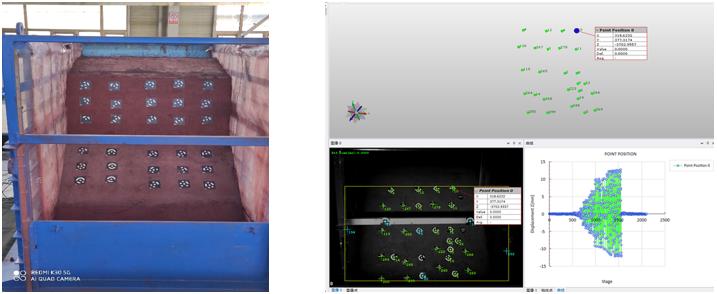

邊坡振動測試
基于雙目立體的dic技術，通過大型振動臺模型試驗，研究不同地震烈度輸入下（包括不同峰值加速度大小以及不公輸入方向）巖質邊坡的位移響應特性，分析位移響應特性與邊坡失穩的關系。

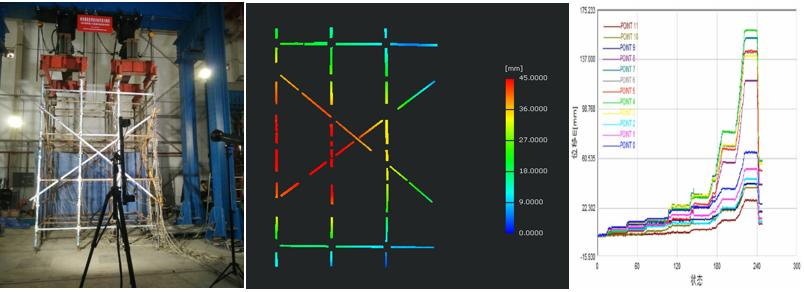

支護加載變形測試
為研究碗扣式鋼管支架力學性能和穩定性，采用試驗分析方法，通過對不同步距和斜撐設置的立桿進行加載，結合XTDIC系統獲取三維全場變形及應變數據，分析其力學性能及穩定性，并與有限元數據進行比較分析其變形規律，為碗扣式鋼管滿堂支架的設計提供參考。
大橋主梁力學性能研究
對大橋主梁力學行為模型研究，通過三維數字散斑技術測量整體變形過程的位移和變形數據，給整個實驗提供了很好的理論數據支持，有助于進一步提高公路兩用大橋橋梁主體梁的結構優化，了解其力學性能，為橋梁的安全運行提供數據支撐。
建筑類機器人姿態測量
基于dic技術，通過在自動化機器人各個部位黏貼標記點等方式，測量建筑機器人工作過程中各個連接及支撐部位的穩定性，以及運作過程中對于建筑表面工作質量的評估。
XTDIC系統在土木橋梁領域應用總結
XTDIC全場三維全場應變測量系統作為解決土木工程科研問題可靠的科研工具有著以下特性：
1、非接觸式全場測試——XTDIC三維全場應變測量系統直接測量試樣表面散斑特性，有效避免人為因素，如：固定位移計、應變片、加速度傳感器、引伸計等傳統方式對測量結果的干擾，有效提高測量結果可重復性。
2、測量結果豐富可靠——XTDIC三維全場應變測量系統，可以直接給出測量表面位移、應變、變形以及形貌特性，并以云圖、曲線、文本、視頻的展現方法直接給出測量結果，直觀可信可靠。
3、試驗測試結果可追溯、可評價——XTDIC三維全場應變測量系統分析結果可以直接給出定量評價試驗過程干擾因素，直接給出測試結果誤差評價。
4、實驗測試方便快捷可靠——相對于傳統方式，XTDIC三維全場應變測量系統操作極為簡便，只需在試樣制作合適散斑（系統配置多種不同尺寸散斑制作工具），調整好測量頭和輔助光源即可采集測試。
