在汽車設計與制造過程中，針對在負載狀態下的材料和結構進行測試，并獲取數據，是改進結構設計和優化整車性能的一個重要手段。DIC測試可以快速有效地分析汽車零部件運動過程中的震動、偏移，對零部件力學特性進行實時跟蹤，以實現定量測試驗證和更新機械仿真模型。

新拓三維XTDIC三維全場應測量系統，基于數字圖像相關技術（DIC），可測量全場應變、位移、速度、加速度、振動等，可用于發動機啟動、車門開關、碰撞沖擊試驗激勵特性分析，通過測量分析汽車部件運作過程的材料與結構力學性能，有助于優化汽車設計制造與出廠檢測評估。

汽車結構測試必要性

汽車主機廠商在進行大規模生產汽車零部件前，都要對部件和結構性能進行監測，許多零部件需要經過反復測試，以確保其在投入使用后的完整性。

另外，了解汽車部件的動態行為，可以極大地提高整車性能和壽命。但是，由于汽車部件的動態性質，使用傳統方法難以測量部件動態位移和應變特征。傳統的測量方法通常還需要與試件接觸，且只能產生單一位置的數據。

數字圖像相關技術（DIC）是一種出色的測量工具，既可用于測量3D中的全場表面位移、應變和振動頻率，且無需與試樣接觸。XTDIC三維全場應測量系統可采集汽車結構動態位移過程中的圖像并進行后期處理，實驗前只需將簡單的散斑圖案制作到被測結構件上即可。

車門閉合速度測量

某國產造車新勢力品牌，探索使用數字圖像相關技術（DIC）對車門進行負載測試，實時跟蹤量化施加在車門上的位移。數字圖像相關技術（DIC）可實現以整體方式量化整個車門結構的位移場，以確保相應數值模型的有效性。

采用XTDIC三維全場應變測量系統，可實時采集獲取車門表面的速度及位移信息，進而計算出車門表面每一個點上的位移量，車門開閉合速度情況，實現車門開閉耐久性測試，試驗工況貼近實際使用工況，真實地反映產品使用壽命。

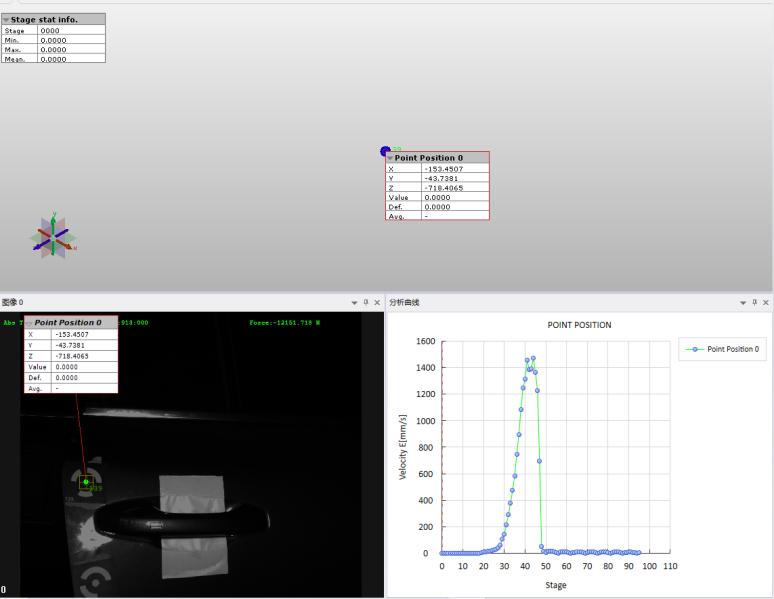

車門關閉速度曲線

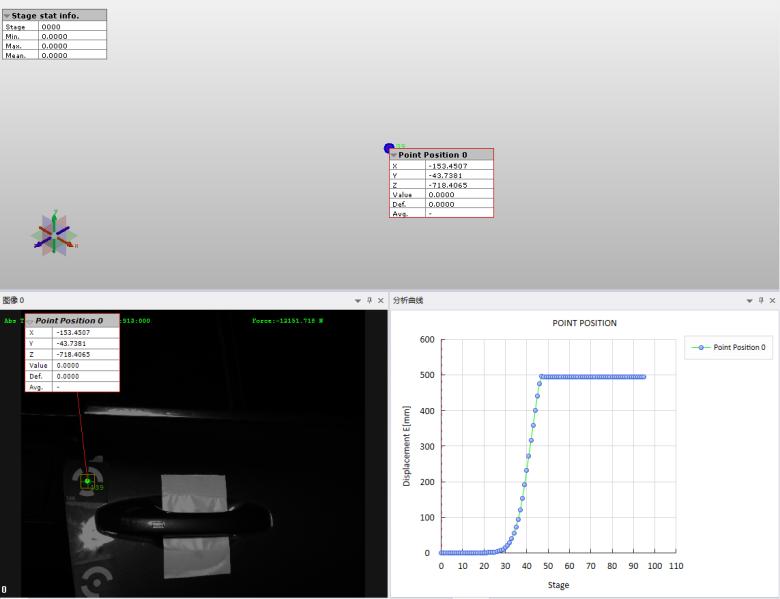

車門關閉位移曲線

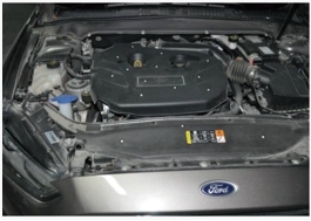

汽車發動機啟動振動測試

采用XTDIC三維全場應變測量系統，可實現零部件服役狀態下的動態變形測量，評估其扭曲、彎曲、位移、速度和加速度等影響，分析零部件在使用過程中的安全風險、壽命、老化及外觀變化等，給設計者提供試驗數據驗證和優化產品設計。

盡管發動機引擎蓋結構在振動過程中，會經歷較大的位移幅度，XTDIC三維全場應變測量系統仍然能夠捕捉結構振動過程整個運動學，結合XTDIC分析軟件對采集的圖像進行處理，可以直接將振動位移軌跡可視化表達，DIC獲得的位移與振動數值與預測模型一致。

發動機啟動覆蓋件振動位移數據

汽車引擎覆蓋件碰撞測試

引擎覆蓋件是封閉薄殼狀的受力零件，剛性差的覆蓋件受到振動后會產生空洞聲，用這樣的覆蓋件裝車，汽車在高速行駛時就會發生振動，造成覆蓋件早期破壞；同時，覆蓋件測試抗沖擊能力，分析材料的韌性和延伸率，使其遇到撞擊變形后回彈并且保持原有形態。

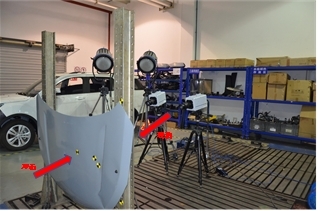

XTDIC-STROBE三維動態測量系統搭配一對高速攝像機，實時采集汽車覆蓋板各個變形階段的圖像，以非接觸的方式進行圖像采集，并計算得到汽車引擎覆蓋件的位移場和應變場，三維軌跡姿態等數據。

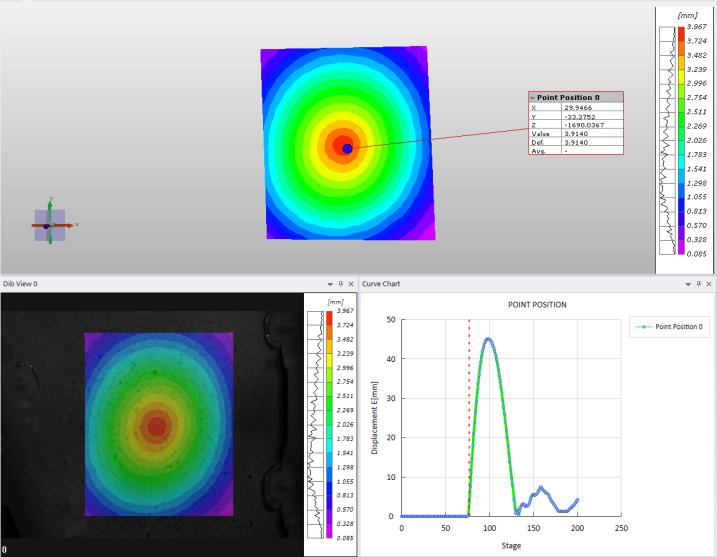

位移場變化趨勢-關鍵點位移隨時間變化曲線

應變場變化趨勢-關鍵點應變隨時間變化曲線

汽車輪胎變形測試

汽車輪胎性能非常關鍵，它在行駛中承受著各種變形、負荷力的考驗，對于行車的安全和可靠性至關重要?？紤]到輪胎變形測量需求的實際狀況，實驗過程給予車輛加以配載，并設計了模擬路障，對輪胎通過路障時采集的數據進行全場應變分析。

XTDIC三維全場應變測量分析系統，結合高速攝像機，可以瞬間獲取輪胎表面三維信息，可對輪胎表面大量的特征點進行測量，同時為了評估輪胎表面位移和應變，XTDIC分析軟件還可以將輪胎表面的變形表示為色彩偏差，就像計算機模擬一樣清晰明了，可以精確地評估沖擊和快速變形結果。

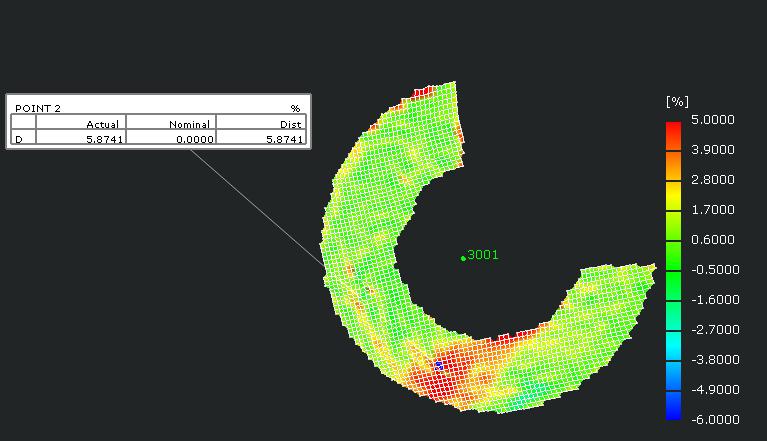

輪胎應變場與關鍵點應變分析
