汽車行駛時處于一個相當復雜的振動環境中，其各個零部件都會受到或大或小的應力、應變的作用。經過一定的服役時間，一些零部件便容易發生疲勞損壞，出現裂紋或斷裂。據統計，汽車90%以上的零部件損壞都屬于疲勞損壞。從汽車誕生的那一天起，疲勞耐久就是整車的重要性能。

　　汽車車橋（又稱車軸）通過懸架與車架（或承載式車身）相連接，其兩端安裝車輪。車橋的作用是承受汽車的載荷，維持汽車在道路上的正常行駛。作為底盤上的重要部件，其工作環境復雜，容易損壞，甚至?xí)霈F(xiàn)斷裂，因此車橋的結構優化以及疲勞分析研究成為了一個重點問題。

　　對于新設計制造的車橋，需要利用專門的高動態性能固定試驗臺進行模擬加載試驗，檢測各項工作性能和可靠性指標。由于車橋的工作參數變化范圍大，工況復雜多變，傳統的測量方式難以精確地測試其關鍵部位的變形和裂紋出現位置。

　　在過去，在車橋加載測試中使用傳統的應變計來檢測關鍵部位的變形和裂紋，要測量較多點的變形，需要安裝眾多的位移傳感器，使用非常麻煩，精度不高。
　　在測試之前，難以預測哪里是關鍵部件變形部位，無法準確測得結構最大應變位置。而且在測試之前，需要預先判斷哪里是關鍵部件變形部位，然后再布置應變片，很難收集到高質量、可靠的測量數據。

　　三維光學測量方案

　　采用三維光學測量技術，可以通過全場非接觸式測量方式，測試關鍵部位變形和損傷的起始位置，并實時記錄車橋結構表面的全場變形。能直觀地看到測量區域內全部的位移應變數據色譜圖，獲取全場數百萬個點的位移應變數據，而不是位移計或者應變片僅有的幾十個讀數。

　　基于車橋制造商客戶的需求，新拓三維技術工程師分別采用XTDIC三維全場應變測量系統、XTDP三維攝影測量系統，測試車橋在兩端施加載荷的工況過程中，結構表面的位移變化以及部件材料的應變變化。

　　同時，在測試現場，對新拓三維XTDIC系統進行了精度驗證。通過在車橋表面采用XTDIC系統和布置應變片同時采集數據，經分析同一位置應變片數據與XTDIC系統所測數據精度差異均在50個微應變以內，使用XTDIC系統可以測得全方位、高質量的數據結果。

　　在室內環境中，采用XTDIC全場位移應變以及XTDP攝影測量關鍵點靜態變形兩種測量方案，觀測車橋模擬加載過程中，表面關鍵位置的位移及應變數據，為車橋的變形檢測、可靠性分析提供數據支撐。

　　DIC動態位移應變測量

　　車橋加載試驗利用四通道實驗機控制系統，采用負載控制方式，過程為連續加載1-40噸； 加載時間：120秒；加載到40噸時維持，同時采用XTDIC系統進行全場位移應變測量，提前在車橋表面制備黑白相間的斑點，并將設備架設至被測物正對面，在車橋的變形過程中實時拍攝序列圖片，然后通過XTDIC系統進行數據分析，獲取其全場位移以及應變。

　　XTDIC系統可以在任何空間方向生成三維全場變形數據，由于采用非接觸測量方式，車橋在整個測試過程中不受任何外力影響。通過預先定義的評估方案，可以觀察全場的位移變化情況，并可追蹤裂紋形成及擴展的方向。

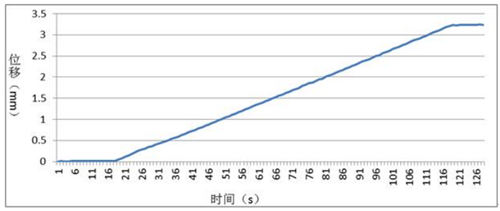

　　E方向位移

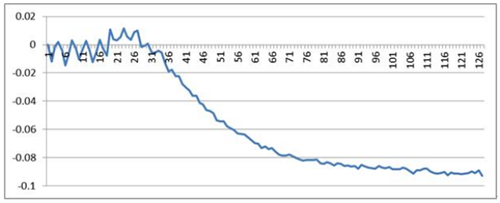

　　X/Y/Z單方向位移

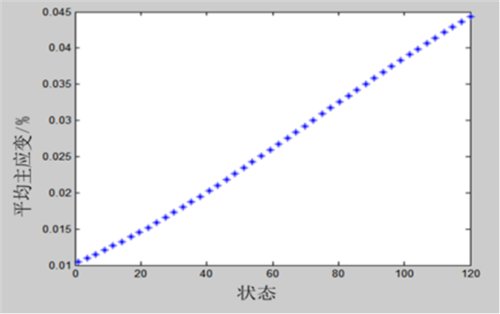

　　通過圖像分析，獲取車橋表面三維位移場、應變場數據。試樣表面應變場的工程數據輸出后，可以得出車橋被測表面平均主應變曲線。根據測量結果分析得出，隨著車橋載荷的增加，其表面最大主應變成持續增加的趨勢，其分析結果與實際預期情況相符。

　　XTDP靜態變形測量

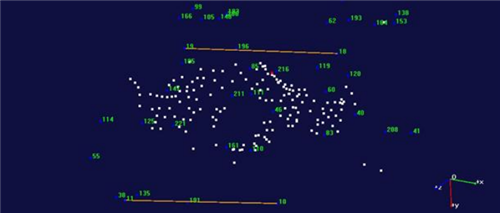

　　在車橋加載測試過程中，采用XTDP攝影測量系統多角度拍攝被測位置照片，進行四種不同載荷下的關鍵點變形測量，對被測車橋的每一個變形狀態進行拍攝，車橋靜態變形的結果可在三維顯示區中以色譜圖的方式顯示出來。

　　以下為車橋在4/6/16/40噸加載后關鍵點位移分析結果圖。

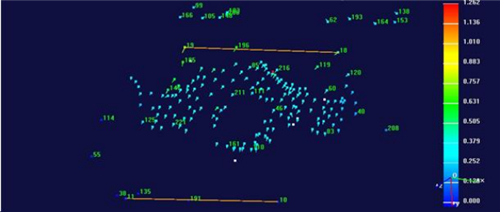

　　4噸加載測試下的車橋關鍵點位移

　　6噸加載測試下的車橋關鍵點位移

　　10噸加載測試下的車橋關鍵點位移

　　16噸加載測試下的車橋關鍵點位移

　　采用三維光學測量技術，通過非接觸測量獲取重載汽車車橋在負載下的全場位移應變，分析其在不同工況下結構受力過程位移變化，及其材料表面的應變情況，對于車橋材料以及結構的失效提供了可靠的數據分析。

　　使用全場變形測量方式，對車橋加載變形測試，結合有限元分析情況，可以精準地驗證車橋結構中應力值較高的單元集，有助于判斷車橋結構危險點的疲勞情況及壽命，分析車橋受力加載過程的結構應力應變情況，變形關鍵位置和裂紋演化，是非常高效、精確的測試方法。
