在汽車車燈生產制造過程中，通常會面臨精度超差問題，模具注塑后生產出來的車燈，在裝配過程中容易出現縫隙，研發人員難以定位形變部位及具體偏差數值。

　　測量難題

　　過去采用模具檢具來測量單個零件表面，周邊輪廓度和孔位置度，零件裝配過程中的匹配情況等，但其只能對偏差情況定性不能定量，且投入的時間、資金成本很高。

　　如果采用三坐標進行接觸式測量，車燈以異形曲面居多，輪廓、孔槽、曲面多，測量效率較低，而且三坐標對測量環境有著嚴格的要求，無法對工件進行快速測量。

　　三維光學掃描技術的使用，可快速獲取汽車車燈注塑件高精度的三維數據，使得尺寸檢測的準確率、實時性、可靠性大為提高。

　　三維光學掃描技術優勢

　　抗干擾·高精度：采用雙向多頻相移編碼光柵及藍光掃描技術，具備更強的抗干擾能力和更高精度；

　　多重混合掃描：雙目、單目混合掃描方式可以提升測量范圍和數據質量，對深孔、槽等復雜曲面及反光面尤為有效；

　　自動監測：可對校準狀態、轉換精度、環境變化和部件位移進行實時監控，確保設備運行在最佳狀態，保證測量數據的可靠性和準確性；

　　檢測分析功能：具備各種角度及尺寸分析功能，可快速輸出三維色譜偏差分析和報告；

　　三維掃描測量方案

　　汽車車燈屬于塑料材質，裝配時易與其它部件接觸、擠壓，從而發生形變。新拓三維XTOM三維掃描儀操作簡單、精度高，更適用于多特征的異形件的質量檢測。

　　將車燈放置在轉盤上，并在轉盤上粘貼標志點，用于多角度數據的拼接。使用XTOM三維掃描儀對工件進行多角度掃描，通過轉盤進行角度旋轉直至掃描完整。

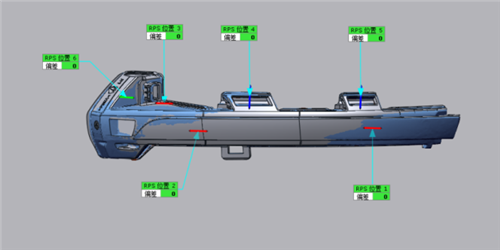

　　利用工件自身的RPS點將掃描數據與CAD數模進行精準的坐標系對齊（如圖所示）

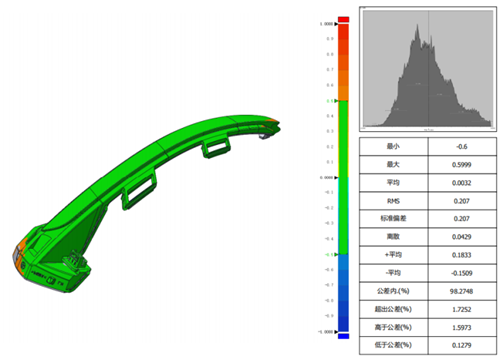

　　使用3D比較對車燈數據進行整體偏差分析，觀察數據是否在設定公差之內，并且可以在關鍵位置創建比較點對偏差進行分析。

　　生成直觀可視化的檢測報告。色譜圖中綠色代表產品合格區域，是在公差范圍內的數值，紅色值表示產品區域超出數據模型值，藍色值表示低于數據模型值。以3D彩色偏差圖手動選取需要檢測的面并取點，得出理論值，測量值和偏差值。

　　現代精密制造大多數產品擁有復雜曲面，結構輪廓復雜，傳統檢測方式已無法滿足工業檢測的需求。使用XTOM三維掃描儀，可無接觸式獲取產品高精度三維模型，利用數?？膳c設計模型直接對比，準確計算和量化產品與其設計尺寸的偏差，從而判斷產品是否合格，大大提高了汽車零部件企業的質量檢測效率。
