一、項目背景
PCB線路板存在于很多的電子設備中，其一些主要應用包括手機主板，計算機圖形卡，電腦主板，微處理器板，F(xiàn)PGA，CPLD，硬盤驅動器，RF LNA器件等。只要有集成電路等電子元器件，為了實現電氣互連，都離不開PCB線路板。
隨著PCB板向多層高密度型發展，漲縮已成為重要指標，不斷挑戰產品的穩定性，困擾高階產品的品質管控，甚至?xí)?dǎo)致產品報廢。PCB板各類材料物理和化學特性是不同的，壓合后會產生殘余的熱應力和變形。如何合理控制在不同溫度下的漲縮異常，已成為PCB制造廠商面臨的最復雜問題之一。
二、測量需求
電子器件在PCB上的組裝工程日趨復雜，為確保PCB板在各種溫度環境下穩定工作，客戶需進行嚴苛的溫度沖擊試驗，要求PCB板的漲縮性能在規定范圍內。
三、原有檢測方法
常規接觸式試驗測量方法，無法對PCB板進行各異向膨脹縮測量，特別是在z方向會溫度升高而發生膨脹，難以獲取PCB板全場的應變性能數據。
客戶咨詢對比國外品牌DIC設備檢測材料熱膨脹性能，認為新拓三維XTDIC系統具有在這個應用領域有優勢，且價格與國外設備相比也更具優勢。
四、新拓的DIC測量方案
通過采用新拓三維自主研發的XTDIC三維全場應變測量分析系統，利用數字圖像相關處理技術（簡稱DIC技術），對PCB板在溫度沖擊下進行全場測量，并實時計算出PCB板表面位移場及應變場分布，輸出直觀的3D全場應變數據分布信息。
PCB板樣品的溫度通過可程式恒溫恒濕試驗機來進行控制，先對試驗機進行程序編輯，開始控制箱溫度設定為-40度，然后每次升溫10度，保持5分鐘，最終達到100度溫度，總計溫度變化測試PCB板共分為15個階段。
與傳統檢測方式只能測得應變場內的離散點數據不同，采用DIC技術可以獲取視場內的所有應變信息，消除了應變集中區的不確定性給測量帶來的不確定因素。采用XTDIC三維全場應變測量分析系統一次測量即可完成全場位移、應變等參數的獲取。
應變數據分析如下圖所示

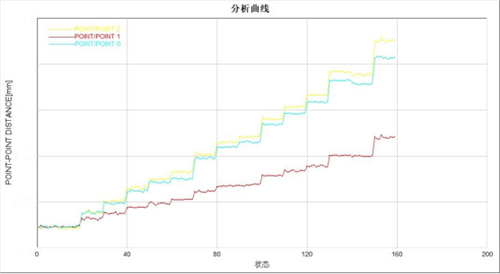

水平方向點點位移（藍色）
垂直方向點點位移（紅色）
對角方向點點位移（黃色）
此次測試最有價值的數據就是溫度變化和由此產生的全場位移數據，因?yàn)樗宄乇砻鱌CB板在溫度沖擊測試下的性能表現。PCB板在不同溫度下的長度變化量、其相對原始長度的位移變化數值、膨脹系數，都可以清晰明了地呈現出來。
五、測量方案價值
PCB板在受到高低溫環境時的膨縮變形是PCB廠商關注的大事，因?yàn)樗鼤?huì)導致降低成品率，而且影響交貨期。對PCB的溫度沖擊試驗，可檢查PCB金屬孔及孔與線連接的可靠性，以達到早期發現這些缺陷的目的，以達到裝配到電子整機產品中和在整機產品的工作環境條件下的負荷標準。
測試數據表明，DIC是一種適用于測試PCB板在不同溫度下位移和應變的方法。XTDIC系統的測量視野、精度足夠高，可以檢測到PCB板的微小位移變化，此外，客戶對于測量的位移數據給予了肯定，客戶預期與測量結果具有良好的一致性，非接觸的數字圖像相關技術成為了半導體膨縮位移應變測試的一個強有力工具。
