拍照式三維掃描儀，一般采用藍光光柵掃描技術，將藍光投射到零部件上，兩臺工業相機對零部件采集圖像數據，之后對圖像進行解碼、相位操作等，形成個像素點的三維數模，點云密集大精度高，適用于小尺寸精密零部件檢測。

    三坐標（固定式）三維掃描儀，接觸式打點掃描精度高，測量范圍理論上行程可自由移動，適合測量大尺寸物體，如整車框架，由于是固定式行程有限，且是打點式測量，效率低，打點時間長。

    激光跟蹤式三維掃描儀，掃描范圍比較大，精度一般，測量范圍大，可對大型物體，進行測量，效率高，適用于測量大型物件，對于小部件測量不大適用。

    因拍照式藍光三維掃描儀設備屬于便攜式高精度檢測設備，可以攜帶到待檢件場地進行測量，大大縮短運輸成本。

    藍光三維掃描儀不受被測物大小限制，沒有量程因素制約；可對產品進行全尺寸檢測，避免因為非重要尺寸偏差造成的損失；

    藍光三維掃描儀掃描輸出三維數模，檢測結果以色譜圖顯示偏差結果大小，避免了普通手段因讀數造成的誤差，大大的保證檢測結果的可靠性。綜合多種因素分析得出藍光三維掃描儀設備可提高測量效率，創造更多的價值。

    在鑄造車間模具庫場地進行模具檢測，使用藍光拍照式三維掃描的操作流程，以及輸出三維數模，與檢測軟件比對輸出尺寸偏差檢測報告。。

    掃描流程為：

    a工件進行預處理（對產品表面噴涂顯像劑）

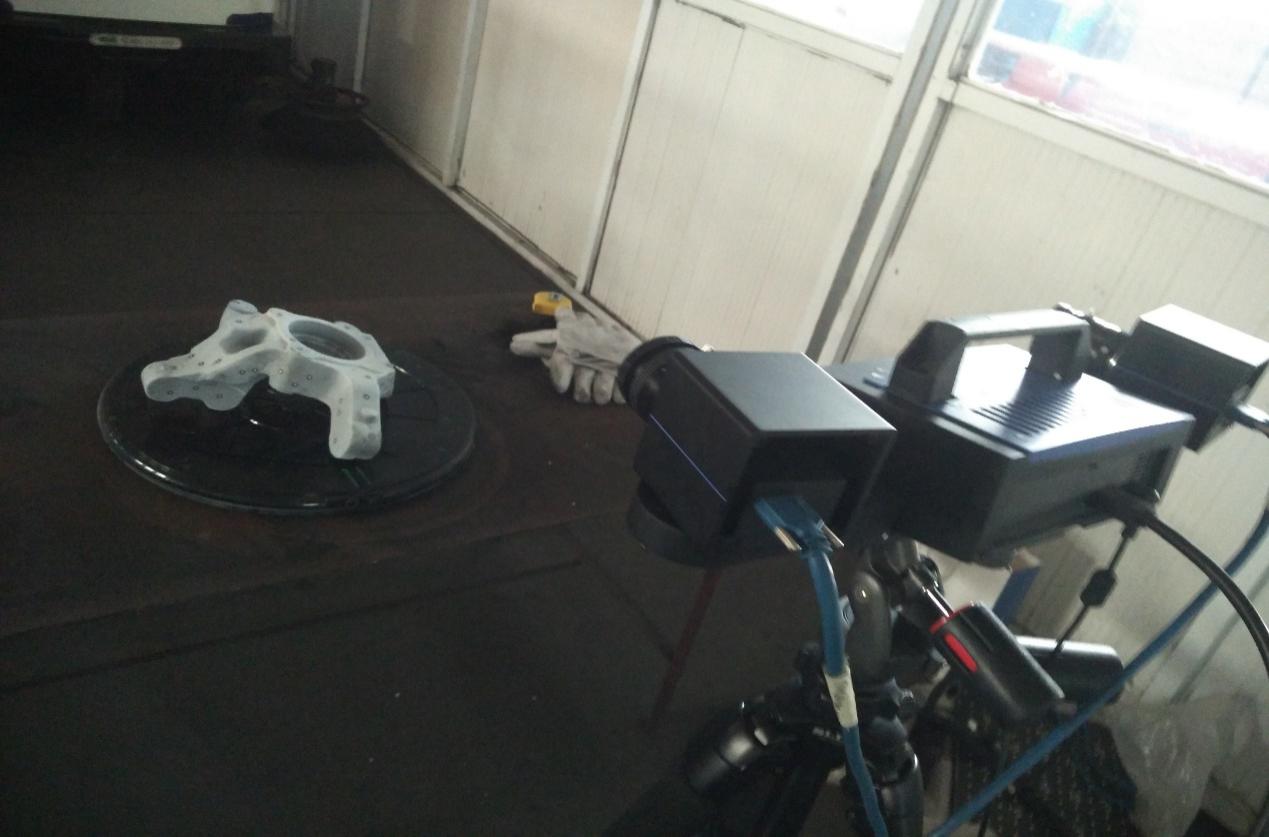

    b將工件放置于測量場地（一件模具放置于叉車上進行作業，另外兩件放置于旋轉臺上進行作業）

    c工件粘貼少許拼接點（用于多幅照片拼接，點分布隨機無特定要求）

    d檢測設備進行標定處理

    e對工件進行分區域掃描（本次掃描采用加拿大六百萬像素工業相機，點云數據量大點云間距?。?/p>

    f對數據進行后處理

    檢測鑄造件三維掃描，掃描獲取產品點云圖

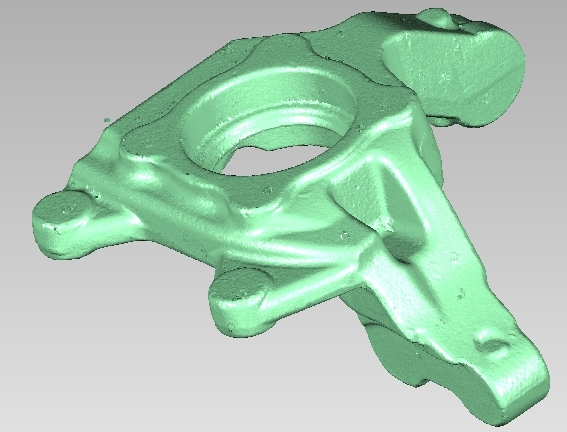

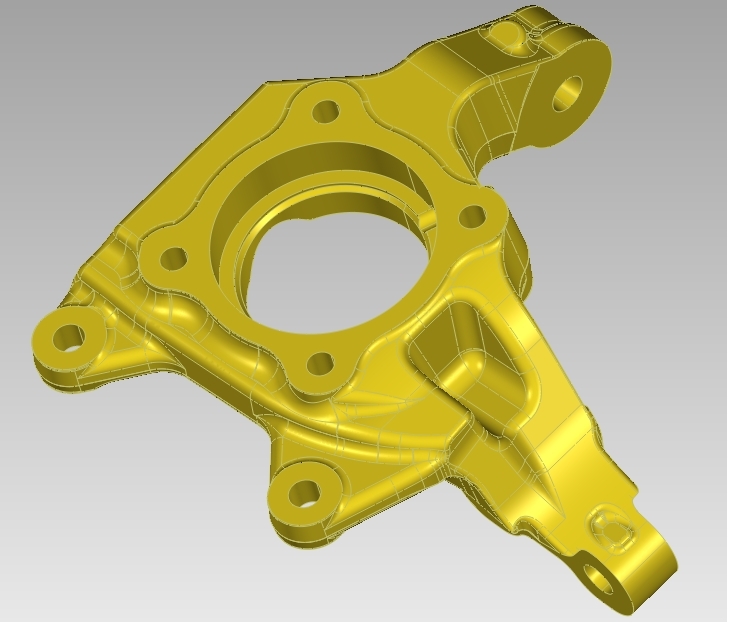

    掃描獲取產品封裝面片圖（可用于逆向反求），掃描獲取鑄件產品數模圖

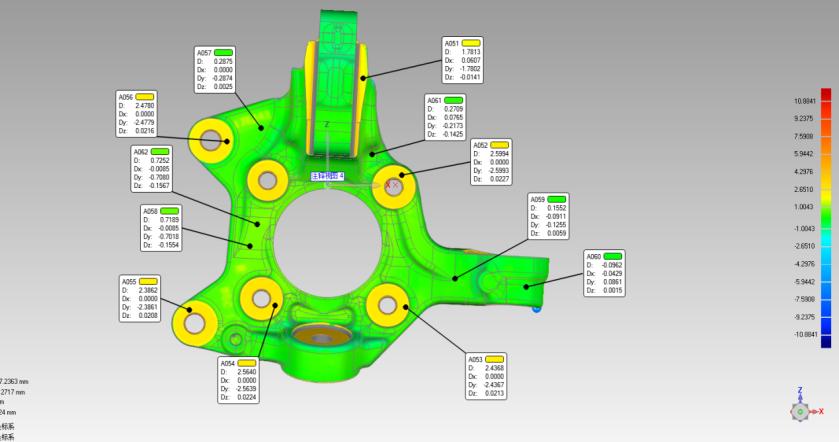

    掃描獲取產品點云圖與數模圖比對圖

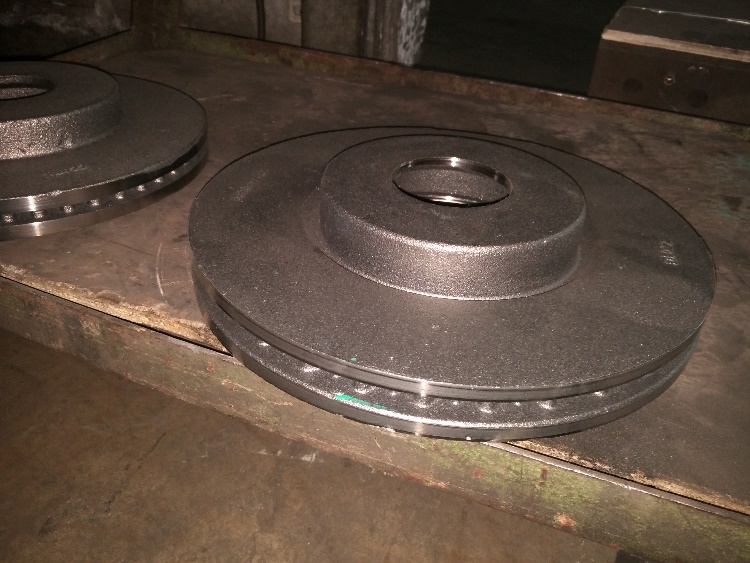

    藍光工業級三維掃描儀對于工件內部不可見區域檢測，如通風剎車盤工件兩盤中間內部區域需將其從中分開使其可見，從而分別掃描數據對其進行檢測或逆向（其兩部分掃描數據可擬合處理）。

    針對藍光工業級三維掃描儀設備特點介紹：

    高像素光學掃描設備：數據最大獲取量多（數據量可調控），點與點間距較小。

    標準工業型掃描設備：檢測速度較快。
