背景介紹
減輕車身質量，降低汽車排放，節省能源消耗以及提高車身安全性能已經成為當代汽車設計制造的必然發展方向。而汽車油箱材料直接影響這4個重點的發展方向。為了觀測加載速率和汽油浸泡時間對高密度聚乙烯（PE-HD）材料拉伸力學性能的影響，研究者想到了采用數字圖像相關法（DIC）來采集分析實驗力學性能和材料彈性模量。
研究內容
目前高密度聚乙烯 (PE–HD)材料因其質量輕，形狀自由度大，研發周期短，成本低，耐沖擊，耐腐蝕，不爆炸等優點被廣泛地應用到汽車塑料油箱材料的設計中。然而國內的高性能汽車油箱的PE–HD專用料的研發相對滯后，其中重要的影響因素之一便是對 PE–HD 的力學性能以及使用過程中汽油對其性能的影響缺乏深入的認識。

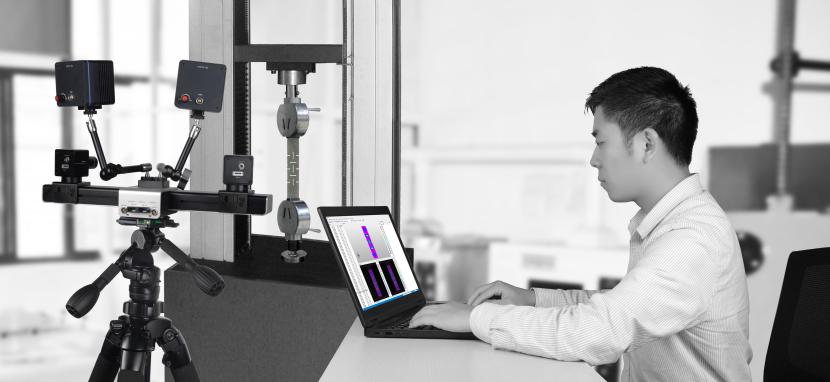

來自常州大學機械工程學院的仇海、袁惠新老師和來自北京航空航天大學郭早陽老師的科研團隊，為了解決塑料在拉伸時會有頸縮和很大的塑性變形測量難題，采用基于數字圖像相關法 (DIC)的XTDIC三維全場應變測量系統研究加載速率和汽油浸泡時間對 PE–HD 高分子材料拉伸性能的影響，并對實驗結果進行討論。實驗裝置整體可分為微機控制電子萬能材料試驗機和XTDIC三維全場應變測量系統兩部分，PE–HD 板 塊：試 件 形 狀 及 尺 寸 參 考 ASTM D638–10 及 BS EN ISO 527 ：2012 設計并加工，美國福特研究院。

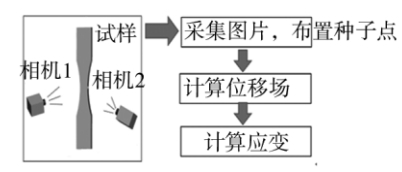

數字圖像相關法（DIC）技術原理
DIC 技術是一種前沿的光學測量技術因其全場測量，非接觸，數據采集簡單，測量環境要求低，測量精度高，適用范圍廣等優點而深受廣大科研人員的青睞，采用新拓三維XTDIC三維全場應變測量系統，能很好地解決聚乙烯 (PE–HD)材料大變形下的應變測量問題。
DIC測量與分析
拉伸實驗試件分為未經汽油浸泡過的試件和浸泡過汽油的試件，所用汽油為 93# 汽油。
未浸泡汽油實驗：試驗機的加載速率分別為0.06，0.6，6，60，300 mm／min。每個速率選取3個試樣，以試樣相應參數的平均值作為實驗結果。

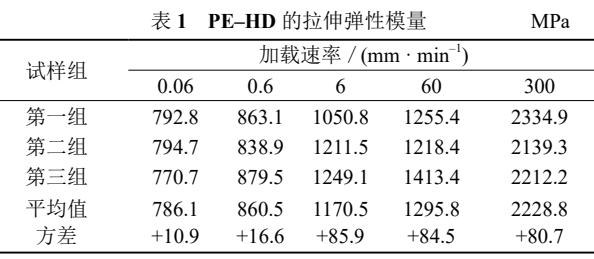

通過DIC系統的計算方法，得到了不同加載速率下每組 PE–HD 的拉伸彈性模量大小以及每組的平均值和方差。

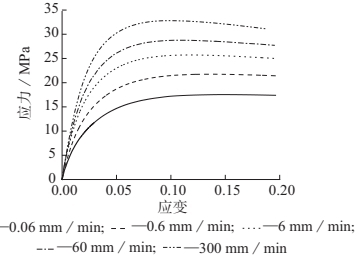

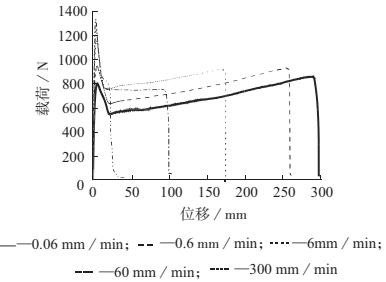

載荷-位移曲線 & 不同加載速率下應力-應變曲線

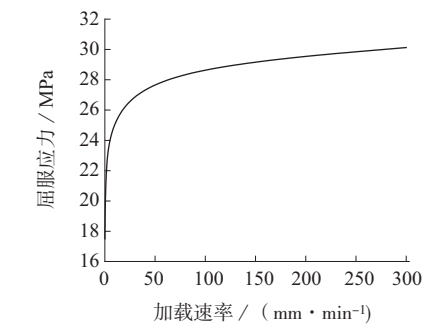

不同加載速率下屈服應力曲線
浸泡汽油實驗：選取加載速率為 6 mm／min，浸泡汽油時間分別為 1，3，5d及 1，2，3 周，每個時間段選取 4 個試樣，以試樣相應參數的平均值作為實驗的結果。

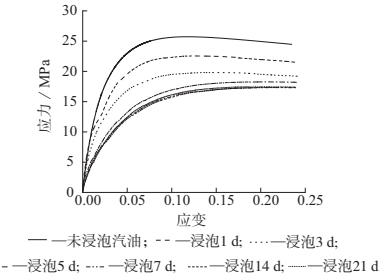

經汽油浸泡后PE-HD的應力-應變曲線
PE-HD的拉伸彈性模量隨浸泡時間的變化曲線
研究結論

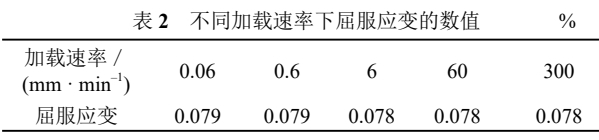

基于 XTDIC三維全場應變測量系統得到的實驗結果可以看出，未經汽油處理后 PE–HD 試樣的屈服應力隨加載速率的增加而增加，但其對屈服應力的影響隨著加載速率的增加不斷地減?。粩嗔焉扉L率隨加載速率的增加而減少；屈服應變與加載速率沒有明顯的關系。
通過計算得到了各加載速率下材料的拉伸彈性模量。經汽油浸泡后 PE–HD 的屈服應力和拉伸彈性模量短期內隨浸泡時間急劇下降隨后變化趨于穩定，說明汽油滲透對 PE–HD 材料具有軟化作用，但滲透速率隨時間的增加而降低，且達到一應程度時會趨于飽和。
行業應用總結
化學反應中常伴有發光、發熱、變色、生成沉淀物等，其中一些反應速度比較快，或者瞬間伴隨著其他不易察覺的現象，數字圖像相關法（DIC）可以為力學性能觀測提供完美解決方案，捕捉全場變形和頸縮狀態，分析彈性模量，助力科研工作者！（仇海、郭早陽等的《基于 DIC 系統的 PE-HD 力學性能》）
