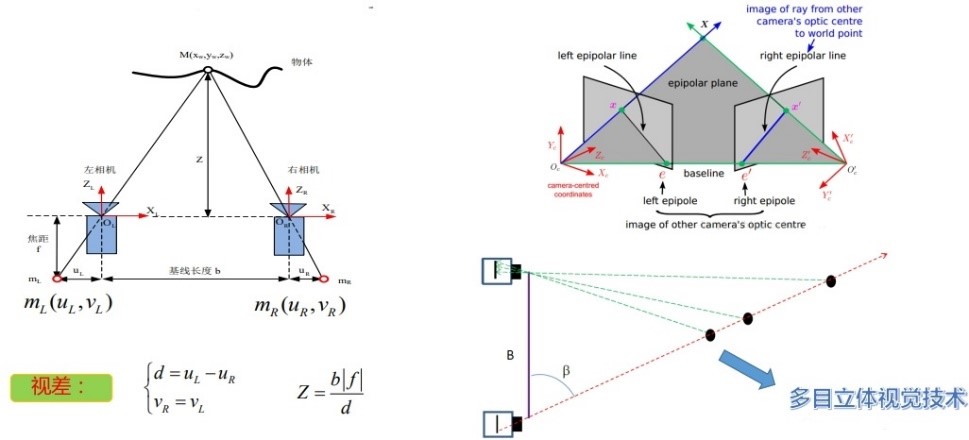

數字圖像相關方法(DIC)是一種用于測量物體變形及粒子移動的計算機輔助測量方法，實現變形過程中物體表面的三維坐標、位移及應變的動態測量，具有便攜，速度快，精度高，易操作等特點，在各領域的科研和工程實踐應用廣泛。
DIC三維全場應變測量雖然有非接觸、精度高、全場測量等優勢，但一些因素也會對其測量精度產生較大影響，本文將通過分析這些常見的造成誤差的因素，有效提升測試精度和可靠性。
另外，如何對DIC測量精度進行有效驗證也是用戶關注的焦點，本文通過幾個典型的實驗場景，把DIC測量的數據與應變片、傳感器等測量數據對比，驗證了在實驗條件下其位移和應變精度與應變片、傳感器等測量數據高度吻合，有助于進一步推動其在實驗力學測試領域的應用。
系統誤差分析
1、系統誤差分析

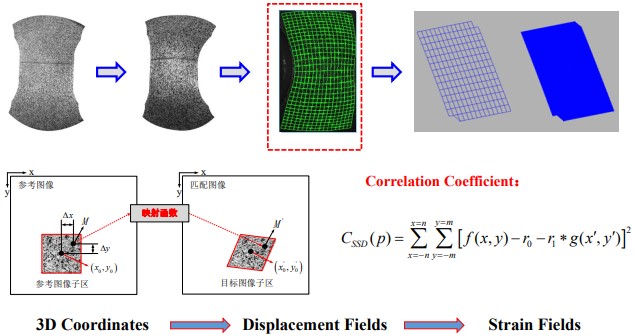

在傳統的數字圖像相關方法中,假設子區中的變形為常應變，會帶來一定的截?cái)嗾`差。子區位移模式中如取太高次的泰勒多項式，又會使相關迭代的速度減慢。
通過子區位移模式中采用子區中心點位移的2次泰勒多項式來表示，這種用非常應變子區位移模式代替常應變子區位移模式的方法，既提高了測量精度，又提升了測試效率。
2、亞像素重建引起誤差
數字圖像相關技術依靠散斑圖像采集的恢復才能完成,覆蓋整個譜平面的空間散斑場 ,經過光學系統和光探測器件窗的兩級帶限 ,決定了不可能完全恢復該空間散斑場。
亞像素重建通過采用雙線性插值，多項式插值和樣條插值等方法來近似地恢復散斑圖像。這一定會引起相關計算中的系統誤差,從而給最后的測量結果帶來誤差。
3、離面位移引起誤差
實際三維變形與假設二維變形條件的推導會給測試結果帶來誤差。
用數字圖像相關測量方法測量的是物體表面的面內位移和應變，而實際存在的離面 位移會影響面內應變的測量,從而引起系統誤差。
4、CCD相機采集
CCD記錄不具有足夠的線性和系統的相差造成圖像失真，也會給測試結果帶來誤差。
隨機誤差分析
1、光源的光強不穩定，隨時間變化。
2、CCD記錄的噪聲所帶來的誤差。一部分為環境噪聲，如地面振動、電磁干擾、熱對流、光強波動；CCD系統內部噪聲。
3、CCD記錄的離散特性在空間采集和信號量化方面，都會對測試結果帶來誤差。
數字圖像相關方法應用優化
為了減少數字圖像相關方法的測量誤差，提高測試的可靠性,對于數字圖像相關方法的應用優化是非常關鍵的。
1、保證試件平面運動
因?yàn)橄嚓P(guān)計算中只考慮了面內變形,所以限制離面位移是很有必要的,通常采取如下措施減少離面位移的影響,以達到盡量保證試件平面運動的目的。
（1）用預加載的辦法阻止試件產生離面位移；
（2）在光學成像方面采取措施。用大比率的物距與像距比的光學成像系統,這樣能減小像的離面位移且限制了離面位移引起的附加面內應變；
（3）測出離面位移，用補償?shù)姆椒ㄅ懦x面位移的影響。
（4）采用測試試件的離面位移并通過校準加以補償。
2、抑制環境干擾
1）利用隔震臺、充氣臺隔離地面振動；
2）采用算法對熱氣流擾動的位移場x,y,z方向的參數矩陣進行修正，有效減小熱氣流對系統成像及測量精度的影響。
3）選用照明穩定的光源，提高DIC系統采集圖像的穩定性；
4）通過DIC設備的預熱，提升系統的穩定性。
3、可靠的初值預測
利用圖像采集過程實時相減功能，通過三維精密調節架調節攝像機系統的辦法，把剛體位移控制在一個小量級范圍內，實現初始位移和位移導數賦常數零，即為初始估計值。
4、選擇適當?shù)纳邎D
小尺寸、高對比度的散斑，可增強形變前后的兩個子區的圖像相關性 ,可加速迭代過程的收斂性。
通過調節成像鏡頭的光圈，合理地布置光源來改變照度，使之適應CCD器件的響應范圍，達到精確測量的目的。
在DIC圖像采集上，通過圖像灰度的直方圖，確定照度是否合理，保證圖像采集的質量。
5、選擇合理的子區尺寸
DIC設備的CCD采集選擇合適測試結果的子區像素，減少相關函數計算中的隨機誤差，保證重復測試結果的一致性。
6、DIC軟件統計數據處理
DIC算法對采集的圖像進行“處理后平均"，分別算出各個分量（如位移和位移梯度）的平均值和標準偏差,提升測試的精度和可靠性。
新拓三維DIC系統精度驗證
數字圖像相關法的精度驗證，可采用所測得兩個對應點之間的最小位移量（以像素為單位）和最小應變值。
采用DIC試驗現場驗證的方法，對新拓三維XTDIC三維全場應變測量系統的測試精度進行驗證，分析在試驗應用場景下的精度情況和測試數據可靠性。

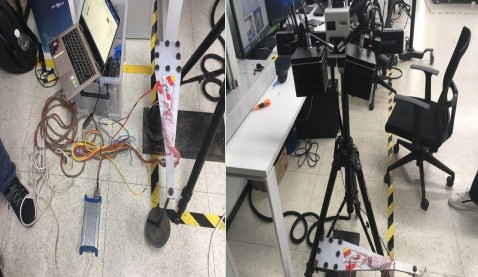

壓縮加載DIC變形測試
采用壓縮加載實驗進行精度驗證；
? 在零部件表面粘貼應變片，精度1微應變；
? 測量軸向、徑向應變，繪制時間-應變曲線，將DIC數據與應變片數據進行對比；
? DIC數據與應變片值吻合很好，兩者應變差別在20με以內。
DIC測量數據與應變片數采對比
測試過程，首先輸出DIC測量應變場，繪制出關鍵點應變；然后，用DIC測量數據與實際應變片數據進行對比，可以看到XTDIC三維全場應變測量系統輸出的數據與應變片值吻合很好，兩者應變差別在20με以內。
DIC測量數據-應變場解算
DIC測量數據-應變場解算
在三個不同加壓狀態下，DIC測量出來的應變數據分別為： 0.285微應變、93.1微應變、205.896微應變。
應變片測出來的數據為：0.206微應變，73.552微應變，217.215微應變。應變精度相差均在20微應變之內。

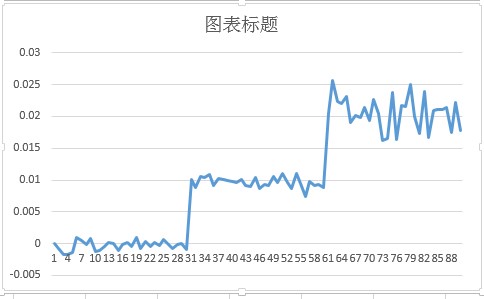

振動實驗位移DIC精度驗證

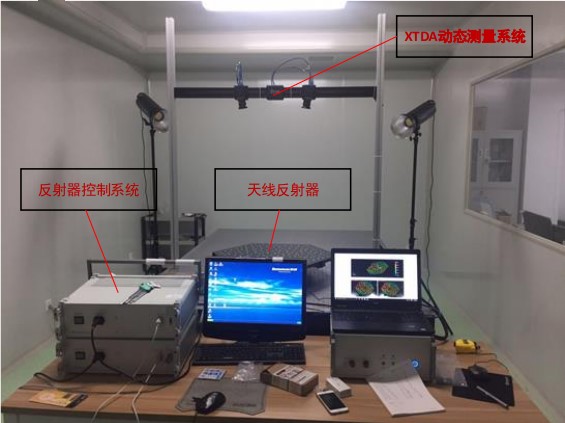

? 通過天線反射器振動實驗進行位移偏差對比；
? 通過激光位移傳感器獲取位移數據，精度1微米；
? 施加不同力載荷，每組采集20個數據，DIC與傳感器進行精度對比；
? 位移精度0.01mm；
振動觀測位移DIC精度驗證
?通過振動實驗進行位移偏差定性評估；
? 通過激振器施加微小載荷，飛機模型進行振動；
? 繪制時間-位移曲線，觀測振動效果；
? 振幅0.1mm以內有明顯的振動趨勢。
通過對數字圖像相關DIC測量誤差進行了分析，并分析了各項DIC測量誤差的產生原因，以及相應的DIC測量誤差消除和抑制誤差的軟硬件算法和優化方案。
采用新拓三維XTDIC三維全場應變測量系統，通過實驗方式進行DIC測試精度驗證，位移與應變測試精度與應變片、傳感器等測試數據高度吻合，DIC系統的靈敏度、精確度和數據可靠性都得到了實際試驗應用的驗證。
