混凝土是各類建筑物中最重要的原材料，被廣泛運用于隧道、橋梁、水電站和民用建筑中。

　　混凝土在使用過程中，其結構不可避免會產生裂縫等不同失效形式，對工程使用性和耐久性造成不利影響。

　　混凝土結構的抗壓強度、耐久性、變形特性測試和再生建筑工程材料研究，可為工程施工提供有效的理論指導，為土木工程結構安全使用提供可靠的判別依據。

　　XTDIC非接觸全場應變測量系統，利用數字圖像相關技術（DIC）可以直接測量材料和結構表面力學行為，通過測量材料和結構表面位移、應變特性來檢測裂縫發展過程等失效形式、失效位置、面積和發展趨勢，為混凝土材料和結構的安全評估提供一種可靠科研工具。

　　采用數字圖像相關技術(DIC)，可以對混凝土構件直接剪切破壞過程進行實時圖像采集，分析混凝土構件進行剪切破壞時的特征演化，具體對破壞時的應力應變分布、破壞斷面情況、破壞時強度大小等進行比較分析。

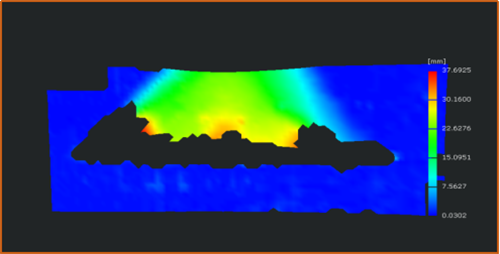

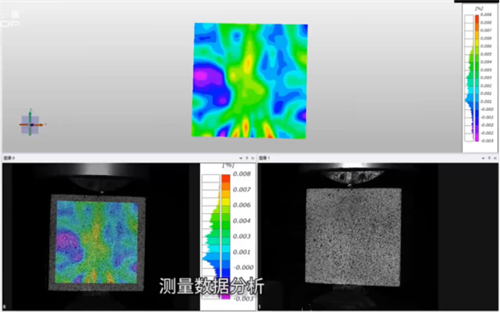

　　在不同剪切應力、不同混凝土材料、不同法相加載方式環境下進行測試，采用XTDIC系統高分辨率數字相機對發生剪切變形的混凝土構件表面進行圖像采集，再通過XTDIC軟件進行后處理，輸出剪切破壞過程中變形場的分布。

　　通過混凝土剪切載荷測試，獲取混凝土構件在不同側壓應力下的剪應力-位移應變曲線，并通過可視化方式呈現。隨著壓應力的增加，混凝土構件的峰值抗剪強度和殘余強度明顯增加。

　　通過與接觸式應變計測得的撓度值與DIC測得的撓度值比較，可驗證DIC技術在剪切裂縫演化和擴展過程的準確性和可靠性，XTDIC三維全場應變測量系統可以更直觀和全面地獲得混凝土剪切應變分布情況，適用于混凝土結構剪切破壞的監測。

　　XTDIC非接觸式全場應變測量系統，是新拓三維基于多年來技術沉淀，自主研發推出的具有創新性的產品。XTDIC系統實測的測量數據，可以與參數反求技術VFM、有限元仿真FEA優化比對進行相互驗證，更好地為科研測試服務。

　　?XTDIC全場應變測量系統可以測量物體的全場3D位移、應變場和計算應力場；

　　?XTDIC全場應變測量系統與VFM材料本構方程反求無縫連接，支持對彈塑性等本構反求，為有限元仿真提供更加精準的材料模型；

　　?XTDIC全場應變測量數據用于有限元驗證與評估，通過與分析軟件的網格數據和結果進行準確比較，達到精準修正FEA模型目的，實現專業的評估與驗證。

　　DIC技術在橋梁工程的應用

　　在土木橋梁領域，XTDIC三維全場應變測量系統可用于測量混凝土、瀝青、凍土等材料的力學性能；

　　在結構力學方面，可用于測量土木結構三維變形場和應變場，在戶外或者風洞中測量建筑物\橋梁撓度、振動。

　　DIC技術在地質礦業的應用

　?。?）材料方面應用：巖土材料態力學性能測試中，測量材料全場的三維變形和應變場，并驗證材料的本構模型參數；

　?。?）結構方面應用：相似模型試驗中測量全場三維的變形和應變場，利用測試數據驗證有限元模型。
