微通道換熱器，通道當量直徑在10-1000μm的換熱器，產品以優異的換熱效率，低制冷劑充注量，小巧輕盈，低的制造碳排放特性，以及各種成型結構，廣泛應用于空調\熱泵、家用冰箱/商用冷凍冷藏、熱泵熱水器、數據中心空調等。

為研究換熱器在冷熱循環的應變演化行為，客戶采用新拓三維XTDIC三維全場應變測量系統進行模擬測量，對換熱器結構件在零下20℃升溫到90℃狀態下的應變分布進行全場測量，以防止在長期服役過程中出現應變集中產生開裂的情況，并取得顯著成效。

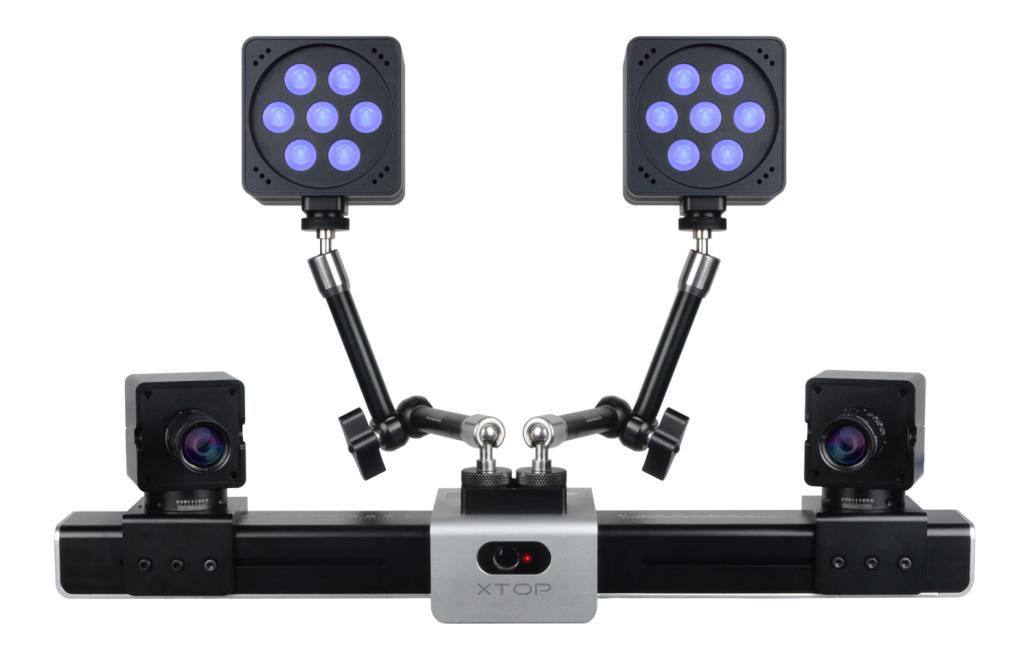

數字圖像相關系統（DIC）在換熱器高低溫應變分布的關鍵測試中起到重要作用。通過在換熱器表面精確制作散斑，利用新拓三維XTDIC三維全場應變測量系統可進行360度全方位測試。該測試采用XTDIC系統搭配的1200萬像素工業相機，測量視場為128mm采集試驗圖像，用戶即刻獲取試驗位移和應變結果。

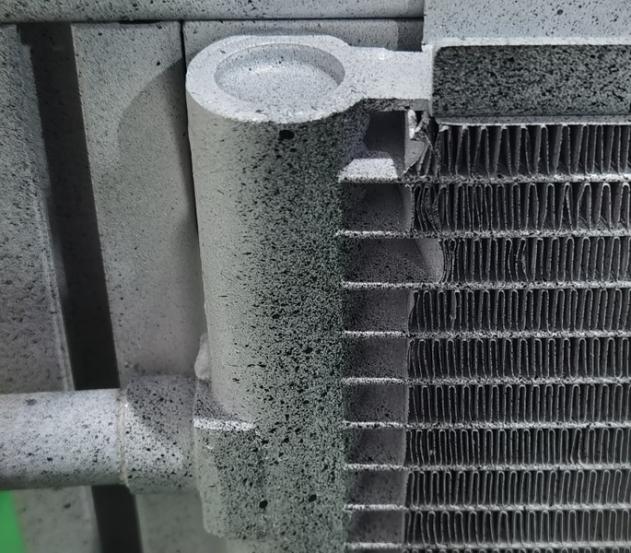

實驗場景為換熱器從室溫開始降低到零下20°C，然后升溫到90°C左右。為確保數字圖像相關DIC技術在高溫散斑圖像采集的質量，制備的散斑紋理必須在高溫環境中穩定存在，因此，特地采用了高溫散斑制備方法（耐高溫啞光黑散斑點），對于高溫散斑圖像的散斑特征進行灰度增強，以實現高溫變形測量。

DIC測試的第一步便是數據的采集，也就是數字圖像的獲取。DIC設備在進行圖像采集前，通過視圖優化，可預覽調整采集圖像的質量，并通過一些參數來進行驗證，評估視野內圖像的噪聲情況，檢測相機布置是否合理；評估視野內散斑的質量，以及后續分析時需要設置的子區相關參數。

換熱器立柱DIC數據分析

換熱器冷熱循環DIC測量實驗過程中，對換熱器進行了兩次冷熱循環測試。

采用新拓三維XTDIC三維全場應變測量系統，對換熱器結構表面位移場分布進行測量，輸出三維區域XYZ方向合位移云圖，0號點XYZ合位移曲線。

采用XTDIC三維全場應變測量獲取已預制散斑涂層的實驗對象的表面變形過程圖像，測量位置如上圖所示，分析其表面點點之間距離變化，分析其熱脹冷縮參數，如點點距離長度曲線，點點距離相對變化曲線（每時刻長度減去原始長度）。

通過DIC軟件比對運算后，輸出直觀的3D全場位移數據我們可以發現：換熱器降溫時，樣品表面點點距離相對于常溫時候縮短數值，到達高溫時伸長數值，且兩次循環數據重復性很好，從3D全場應變數據分析很明顯可以看出升溫降溫時刻。

應變片測量只能測得應變場內的離散數據，XTDIC三維全場應變測量系統可以獲取視場內的所有應變信息，消除了應變集中區的不確定性給測量帶來的不確定因素。一次測量，即可完成全場位移、應變、速度等參數的獲取。

通過DIC軟件比對運算后，輸出直觀的3D全場應變數據可以發現：降溫時熱換器表面其中一個點應變相對于常溫時數值，到達高溫時應變最大數值，且兩次循環數據重復性很好，趨勢明顯，通過色譜圖還可以分析出應變集中發生區域以及具體數值。

換熱器隔板DIC數據分析

XTDIC三維全場應變測量系統采用從上往下拍攝采集換熱器隔板結構，對換熱器進行冷熱循環一次，然后獲取換熱器隔板結構表面位移場分布。

針對換熱器隔板結構圖像拍攝測量深度，通過分析隔板結構，XTDIC三維全場應變測量系統能測到邊緣到隔板內部最大10mm深度范圍，可滿足客戶對于隔板應變測試要求。獲取左相機分析點點距離三維合位移投影圖，三維區域合位移云圖，點點距離相對變化曲線（，點點距離線應變曲線圖。

通過DIC軟件比對運算后，輸出直觀的3D全場應變數據可以發現：降溫時隔板表面其中一個點應變相對于常溫時最小數值，到達高溫時應變最大數值，通過色譜圖分析出隔板局部應變集中區域以及具體數值。

數據總結

采用新拓三維XTDIC三維全場應變測量系統，可以對換熱器表面進行三維形貌位移應變測量，生成色譜云圖表征數據的具體值，也可以輸出數據或者視頻，直觀分析應變大小，確定應變集中發生區域以及具體數據，針對材料力學性能分析能達到高效準確全場測量，并可以提供多種測量數據、顯示主應變/副應變方向。

在工程構件的力學測試中，數字圖像相關法能夠?qū)崿F(xiàn)對結構物體表面應變和形變場的快速、全場、非接觸式測量，可以為結構分析提供準確的邊界條件和應變數據。在結構件的設計過程中，數字圖像相關法也可以用于驗證設計方案的可行性，指導結構優化設計。新拓三維XTDIC三維全場應變測量系統通過對換熱器構件進行全場應變測量，可以很好地觀測應變集中區域，預判和防止變形開裂的發生，為結構件的安全可靠運行提供數據支持。
