混凝土因其良好的抗水性、可塑性以及經濟性等成為最重要的建筑結構材料之一。自2003年以來，我國每?jī)赡甑幕炷翝仓?，已?jīng)超過了美國在整個20世紀的澆筑量。

    混凝土結構，可以說是城市和工業的骨胳，它對人類生活產生了深刻的影響，城市中的各類建筑物、構筑物都是以混凝土作為重要建材。以下這些大型的基礎設施項目，相信大家都不會陌生。

    全球最大空港，世界上最大的機場之一，北京大興國際機場由160萬立方米的混凝土和5.2萬噸鋼材建成，占地47平方公里，相當于美國曼哈頓五分之四的面積。

    世界上最長的跨海大橋——港珠澳大橋，全長55公里，該項目花了108萬立方米的混凝土，歷時9年時間，構建了蜿蜒的大型結構，包括橋梁、人工島和隧道。

    拉伸和壓縮試驗，是建筑材料力學性能試驗中最普遍的實驗，它可以很好地評定材料的基本力學性能。建筑材料的拉伸和壓縮強度，取決于材料的工作條件，而工作條件又取決于材料本身的結構性能。

    混凝土質量，對建筑結構質量起著至關重要的作用。混凝土屬于無機非金屬材料，具有較大的脆性，其抗拉強度與抗壓強度相比很低，因此主要用于抗壓的作用。進行混凝土材料壓縮和拉伸實驗，可以為構件的選材、強度和剛度的計算提供重要的數據依據。

    混凝土壓縮拉伸實驗

    某大學實驗中心為了更好地分析混凝土試樣在力學實驗機作用下的受力變形情況，擬采用新拓三維自主研發的XTDIC三維光學應變變形分析系統，獲取試樣在整個受力過程中的全場應變情況，以便于對混凝土試樣力學性能進行分析。

    實驗分為兩個部分，一部分是混凝土試樣拉伸，另一部分是試樣壓縮。其中，拉伸實驗共測量2個試件，其中1件為試樣正面觀測，另1件為側面觀測；壓縮實驗共測量1個試件。

    （一）正面觀測拉伸實驗

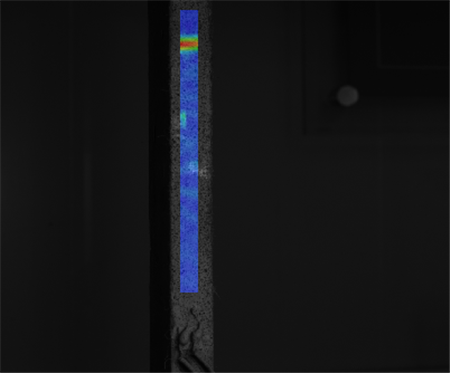

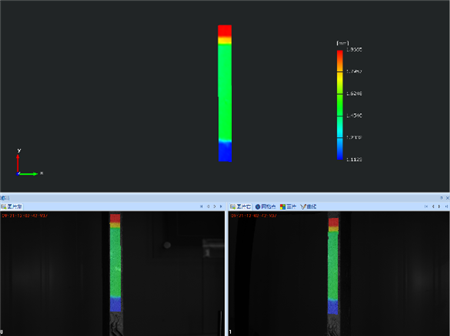

    根據所采集的圖像，在XTDIC系統分析軟件中完成所有圖片的分析計算，最終得到拉伸過程的位移場和應變場云圖。

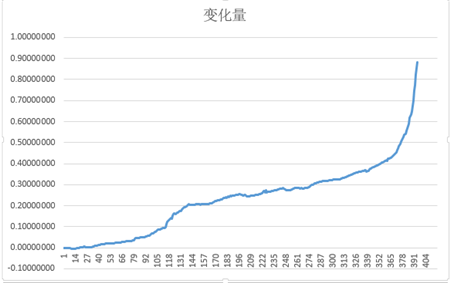

    第一條出現及裂縫寬度發展分析如下圖所示，具體可參見右側變化量數據一欄。

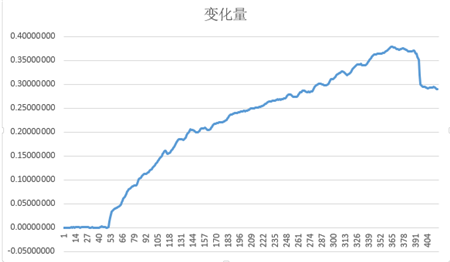

    第二條出現及裂縫寬度發展分析如下圖所示，第二條裂縫在最后未發生斷裂，裂縫寬度會出

    現一個小的回彈，具體可參見右側變化量數據一欄。

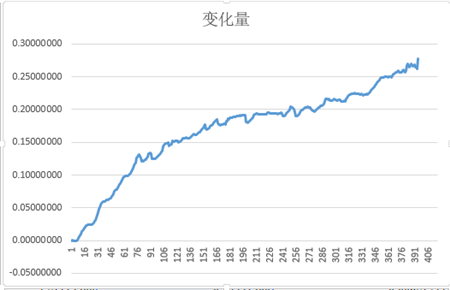

    第三條出現及裂縫寬度發展分析如下圖所示，最終與第一條裂縫聯合發展直至斷裂，具體可

    參見右側變化量數據一欄。

    （二）側面觀測拉伸實驗

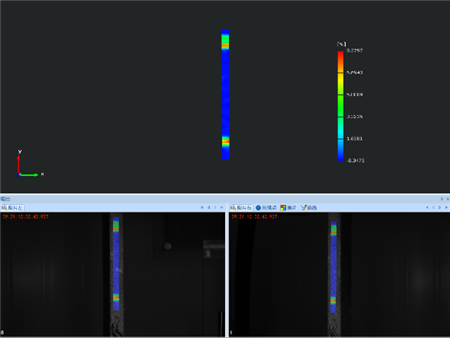

    根據所采集的圖像，在XTDIC系統分析軟件中完成所有圖片的分析計算，最終的得到拉伸過程的位移場和應變場。

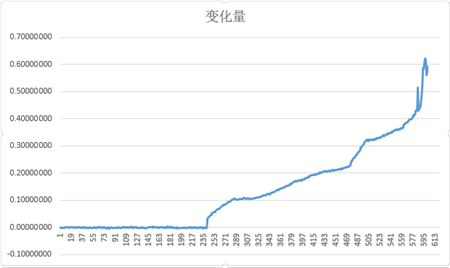

    第一條出現及裂縫寬度發展分析如下圖所示，最終直至斷裂，具體可參見右側變化量數據一

    欄。

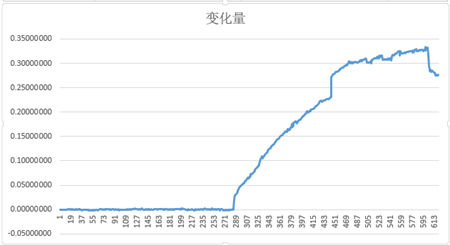

    第二條出現及裂縫寬度發展分析如下圖所示，第二條裂縫在最后未發生斷裂，裂縫寬度會出

    現一個小的回彈，具體可參見右側變化量數據一欄。

    （三）壓縮實驗

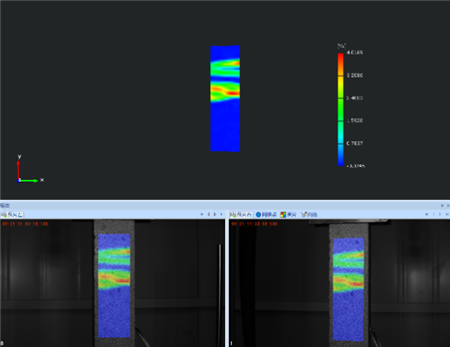

    根據所采集的圖像，在XTDIC系統分析軟件中完成所有圖片的分析計算，最終得到壓縮過程的位移場和應變場，如下圖所示。

    混凝土材料內部各質點間的相互聯系是由吸引力和排斥力決定的，材料特性的吸引力和排斥力都是質點間距離的函數，質點間距離的變化，反映了互相作用力的大小。對于混凝土類脆性材料性能了解的程度，直接關系到土木建筑物的造價和安全性。

    某大學實驗中心開展混凝土壓縮和拉伸試驗，并采用新拓三維的XTDIC系統進行圖片采集和分析計算，獲取拉伸和壓縮過程的位移場和應變場，計算出混凝土樣件的抗拉、壓強度、變形模量對強度的影響，有利于對混凝土脆性材料在復雜應力條件下的強度特性進行深入研究。
