測量一些快速瞬態現象中產生的位移或者應變數據，通常需要用到高速攝像機，這對于高速?zèng)_擊事件的定性評估非常具有價值。

當工程師和研究人員需要分析評估高速?zèng)_擊瞬態變形應變特征時，當使用不適合的處理軟件從圖像獲取定量數據時可能非常繁瑣。運動跟蹤軟件只能跟蹤定義點的運動，而且通常不太準確。

新拓三維XTDIC-STROBE三維動態測量系統，基于分析樣品表面的散斑圖案，通過高速攝像機捕獲全視場數據，結合DIC軟件分析全場位移、應變區域就變得直觀、精準和可視化。對于高速事件的分析，XTDIC-STROBE三維動態測量系統還具備標志點追蹤功能。

基于圖像處理的XTDIC-STROBE三維動態測量系統，高速三維DIC技術具有的獨有優勢是結合了對高速成像的研究及算法改進，在高速?zèng)_擊、高速振動、高速變形、高速運動、高速旋轉等領域取得了廣泛的應用。

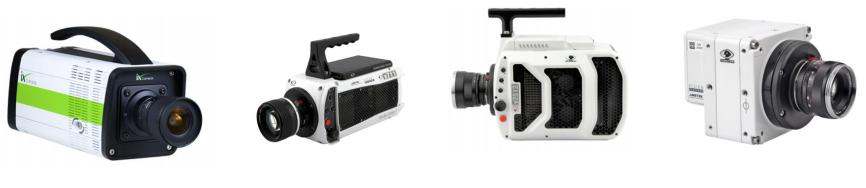

高速三維DIC技術搭配高速相機選型

由于高速測試的實驗場景復雜，越來越多的需求指向更清晰的高速影像，以便能夠進行更高精度的運動分析。新拓三維DIC技術可以為用戶配置各類國內外不同品牌、不同型號（像素、幀頻）的高速攝像機，選擇高分辨率的超高速攝像機，單張定格下的畫面，能確保畫面的細膩度和數據質量。

需要對樣品進行的分析類型會決定所需要的高速攝像機種類，采集速度——推薦合適的高速攝像機搭配DIC技術應用。

• 用于DIC的散斑場如果產生精細，高對比度的視覺紋理，那么推薦高分辨率高速攝像機，確保采集保持高幀率和良好的圖像質量。

• 高速?zèng)_擊或快速加載測試，產生的位移或應變需搭配高速攝像機，以捕獲快速變化的斑點圖案，且在分辨率方面進行權衡以達到所需的高幀速率。一般而言，能夠在一百萬像素或更小的分辨率情況下達到每秒數萬幀速率的攝像機較為理想。

• 對于高速爆炸、振動測試，需配置超高速攝像機。DIC技術可以在整個分析過程中測量各種位置的振動信息以及高速響應情況。分析爆炸沖擊、高振動頻率時（其中振動響應可達數萬赫茲），推薦數十萬、甚至超百萬幀/秒速度成像的超高速攝像機。

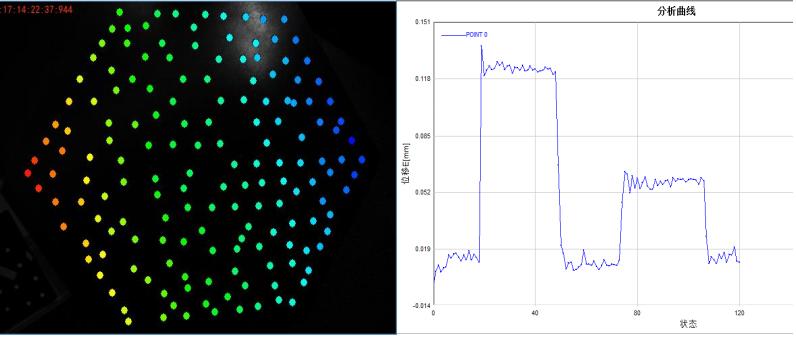

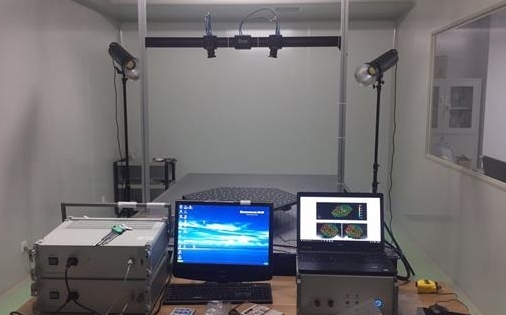

三維DIC測試精度驗證

• 通過天線反射器振動實驗進行位移偏差對比；

• 通過激光位移傳感器獲取位移數據，精度1微米；

• 施加不同力載荷，每組采集20個數據，DIC與傳感器進行精度對比；

• 位移精度0.01mm。


高速三維DIC測試工程應用

高速?zèng)_擊DIC測量

DIC軟件對拍攝的高速?zèng)_擊圖像進行處理，可得到受沖擊材料的應變場和離面位移等信息，分析不同時刻的圖像、離面位移、水平方向應變場和垂直方向應變場。新拓三維高速3D-DIC技術可完整捕捉高速?zèng)_擊過程的動態響應。

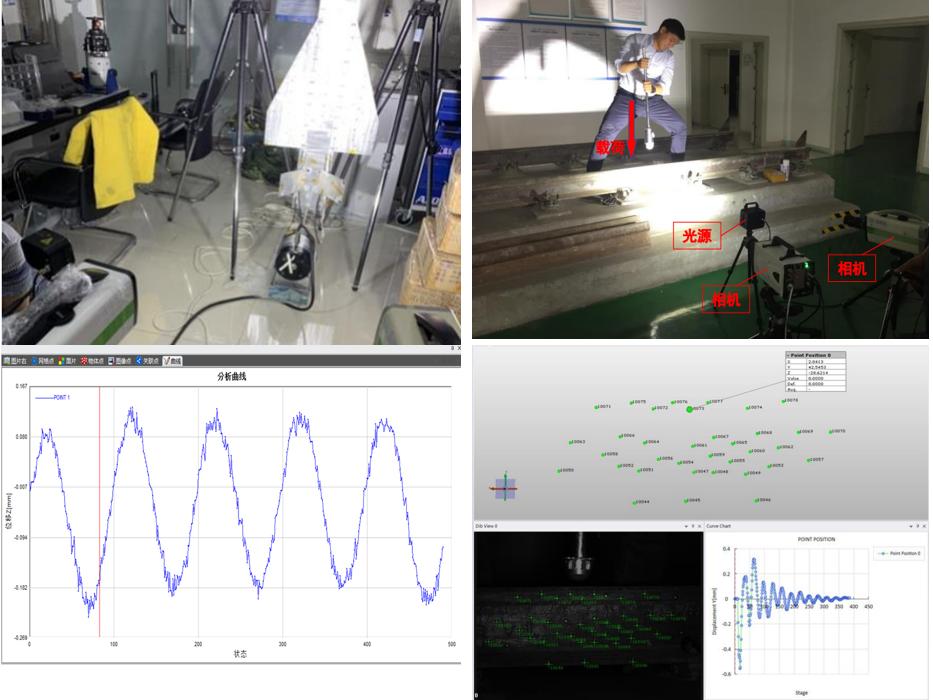

高速振動DIC測量

理解結構部件的振動行為在各種機械設計過程中都很重要。理解特定結構的振動（包括其共振頻率和模態形狀）可以幫助工程師確定運行參數和進行壽命估算。DIC技術搭配高速攝像機可以進行振動分析，確定結構的共振頻率，分析振動模式和模態。

高速變形DIC測量

高速攝像技術可對典型的沖擊（例如霍普金森桿）與作用過程進行全過程的測量，包括空氣沖擊波動作以及全封閉容器的振動爆炸。結合DIC（數字圖像相關技術）非接觸式應變光學測量系統可測得瞬態位移場、應變場和速度場等，分析析典型沖擊荷載作用下結構的變形破壞現象和機理。

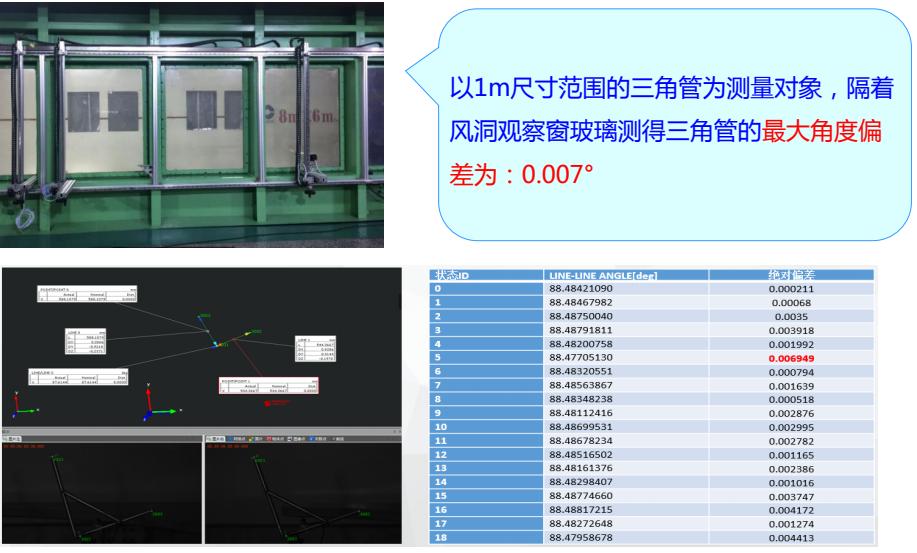

高速運動DIC測量

通過高速攝像機捕捉高速目標運動過程，并跟蹤運動物體特征點，測量特定點的位移、速度、加速度等參數。DIC軟件對采集圖像的分析，輸出高速運動過程物體的三維坐標、位移場、應變場、軌跡姿態、速度、加速度、角度等信息，高速位移軌跡測量通過三維色譜云圖直觀顯示。
