數字圖像相關技術（DIC）是一項非接觸式光學測量技術，它可以對材料或結構的變形、位移、應變進行全面分析。DIC技術在汽車制造、航空航天、土木材料等行業正在日益普及，主要用于測試各種零件和材料的強度以及負荷響應，高速攝像機的搭配應用使得DIC技術擴展到新的應用領域，同時確保能夠提供瞬態測量的優質量化數據。

新拓三維XTDIC-STROBE三維動態測量系統通過搭配單臺或多臺高速攝像機，可測量包括全場三維坐標、位移、軌跡姿態、速度及加速度等動態變形數據，適用于爆炸沖擊、振動測量、高速旋轉、位移姿態測量領域，它已經成為需要以超高速捕獲高分辨率圖像并進行位移姿態分析的研究人員、科學家和工程師的絕佳工具。

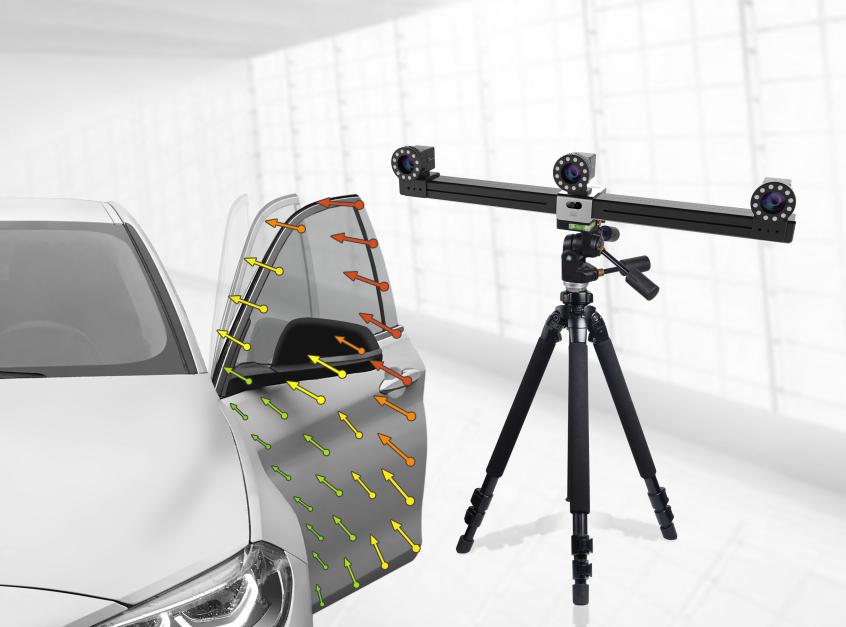

XTDIC-STROBE動態測量系統

XTDIC-STROBE三維動態測量系統，采用三臺高速攝像機（幀率從30fps-204100fps）實時采集被測物體各個變形階段的圖像，利用準確識別的標志點（包括編碼標志點和非編碼標志點）實現立體匹配，重建出物體表面點的三維空間坐標，并計算得到物體的變形量、三維軌跡姿態等數據。

采用XTDIC-STROBE三維動態測量系統進行數字圖像相關技術分析時，只需將散斑場施加到待檢測的物體上，在施加應力后，高速攝像機和數字圖像相關技術軟件會記錄和分析散斑場的運動以揭示應變和位移發生的區域。

汽車制造領域典型應用

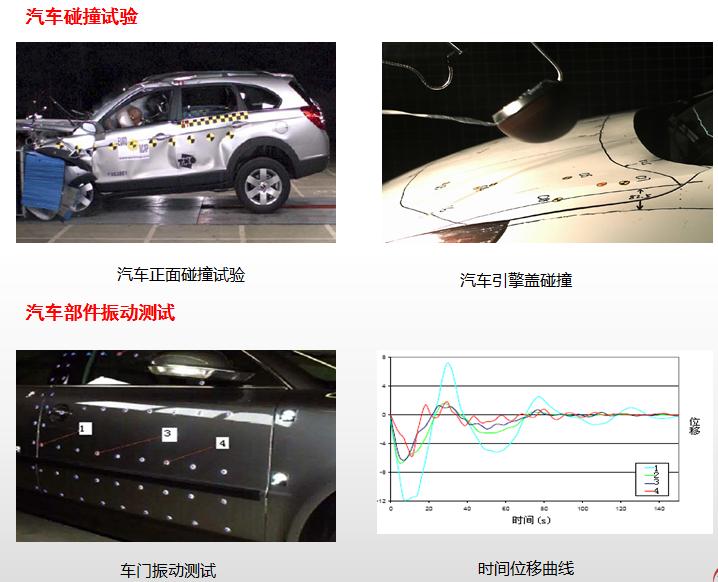

在汽車制造領域，XTDIC-STROBE三維動態測量系統可用于整車可靠性試驗中的碰撞測試，以評估車輛的安全性和耐久性。通過這些試驗的測試結果，汽車制造商可以評估和改進車輛的設計和生產，從而提高汽車的可靠性和安全性。

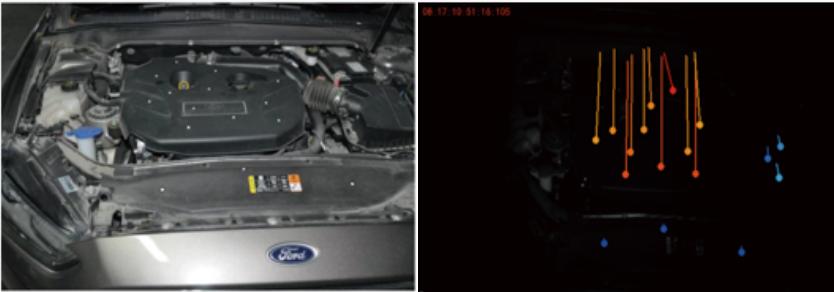

發動機啟動覆蓋件振動測試

航空航天領域典型應用

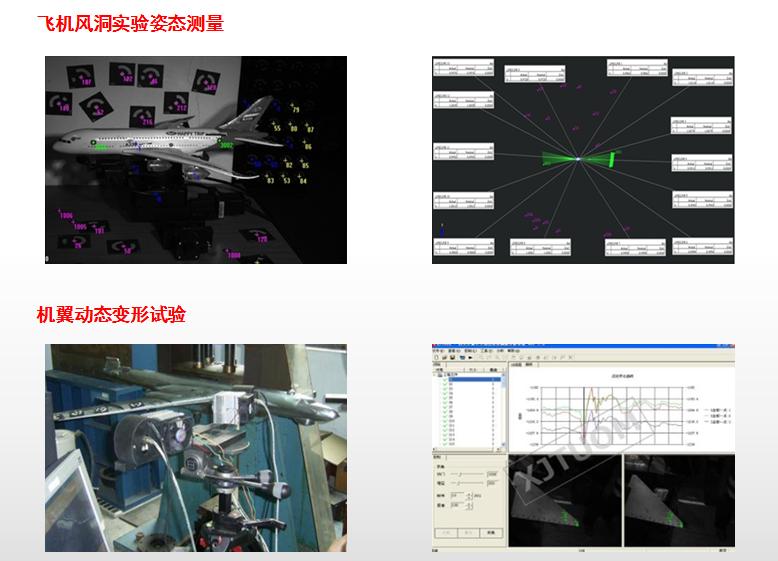

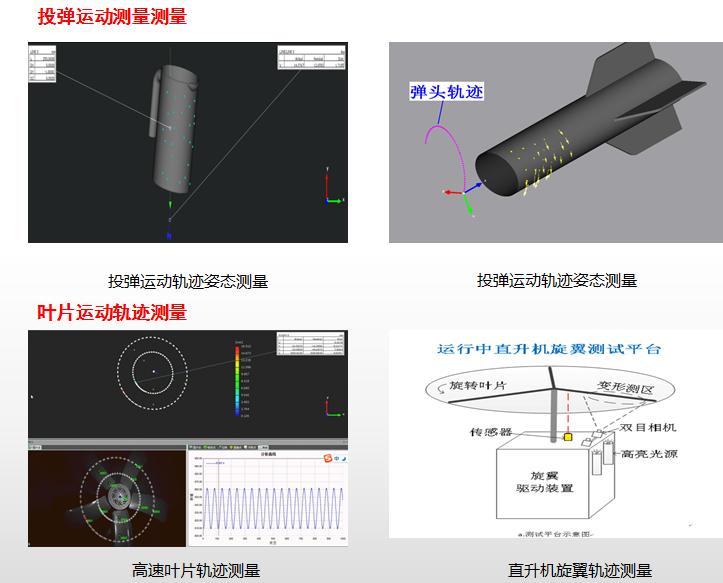

XTDIC-STROBE三維動態測量系統廣泛應用于航空航天領域，用于測量和驗證不同工況下結構的形變和振動情況，采用高速攝像機拍攝飛機風洞試驗姿態、機翼動態變形、旋翼高速旋轉軌跡以及葉片運動軌跡測量等，通過DIC軟件分析獲取不同攻角、風速以及風力載荷下，飛機材料和結構變形和姿態變化，直接在軟件中獲得運動姿態數據和振動振幅信息。

土木工程領域典型應用

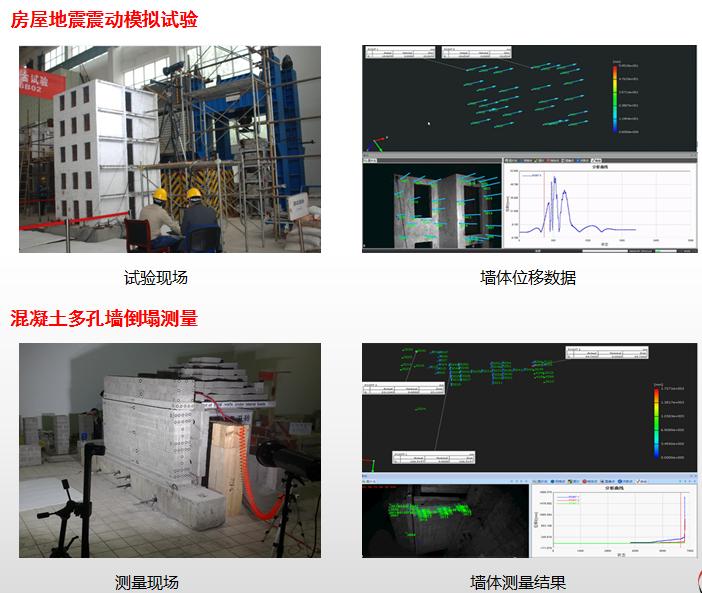

隨著土木建筑的造型、功能以及技術逐漸多樣化、復雜化、大型化，與之相關的設備、材料、技術也不斷更新，對土木工程領域的測量分析難度更是不斷提升。XTDIC-STROBE三維動態測量系統可更便捷地觀察測量土木材料、混合結構在動態載荷力作用下的性能表現，分析結構在載荷下的位移和應變分布，為整體結構安全運行提供數據支撐。

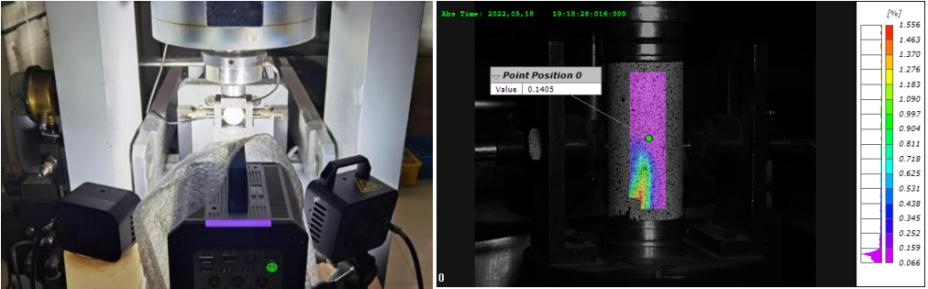

巖石高速壓縮應變測試

高速沖擊瞬態領域典型應用

XTDIC-STROBE三維動態測量系統應用于瞬態事件測量，如沖擊或快速加載情況產生的位移及應變，通過搭配高速攝像機以捕獲快速變化的斑點圖案，研究沖擊或快速加載情況，XTDIC-STROBE系統可選配每秒達到數萬幀速率的拍攝幀率，清晰捕捉每個變化瞬間動態情況，高振動頻率、爆炸沖擊瞬態時（其中振動響應可達數萬赫茲）也適用。
