在各類工程技術、軍事技術和科學研究中，工程材料可能會遇到像高速碰撞、爆炸這樣的沖擊加載情況，了解材料在沖擊加載下的力學響應，有助于各類材料的工程應用和工程設計。

對于材料來說，其在爆炸/沖擊載荷下的力學響應往往與靜載荷下是不同的。與準靜態實驗相比，進行高應變率下的動態實驗，依然是一個難題?；羝战鹕鞂?shí)驗，對于有效并精確地獲取材料的應變率相關的應力-應變曲線，是非常好的動態實驗方式。

霍普金森桿實驗在爆炸/沖擊載荷下力學響應研究中極具價值，但試驗中的應變測量一直是個難點，由于霍普金森桿的沖擊速度非?？欤枰浅？焖伲〝?shù)MHz）的采集應變數據，傳統方法采用接觸式的應變片測量方法響應速度不夠，無法滿足高應變速率下的應變測量。

新拓三維XTDIC三維全場應變測量系統搭配高速攝像機，可通過非接觸的方式實現霍普金森桿實驗中高速加載圖像采集，進行三維全場變形和應變測量分析，從數據準確性、全面性和操作便攜性等方面顛覆了傳統測量方法，為霍普金森桿實驗中的變形和應變測量提供了一個全新的標準解決方案。

如下為采用XTDIC三維全場應變測量系統，搭配高速攝像機采集圖像，分析巖石試樣在霍普金森桿動態沖擊下的斷裂實驗，DIC軟件利用采集的圖像分析獲取材料的應力-應變曲線，以及試件變形位置及裂紋演化。

實驗采用兩臺超高速攝像機進行圖像采集，高速攝像機采集數據頻率為120000幀，獲得全場應變，并選取斷裂處關鍵點應變數據，進一步了解巖石材料抗壓強度及耐久性能。實驗分析結果有助于探索降低材料的脆性，改善其斷裂性能方法。

1、圓柱巖石試樣-端面撞擊試驗

巖石試樣開裂前：如下圖所示，測得巖石試樣三維全場變形和應變數據，截取關鍵點應變數據為0.8189%，并輸出關鍵點應變曲線。

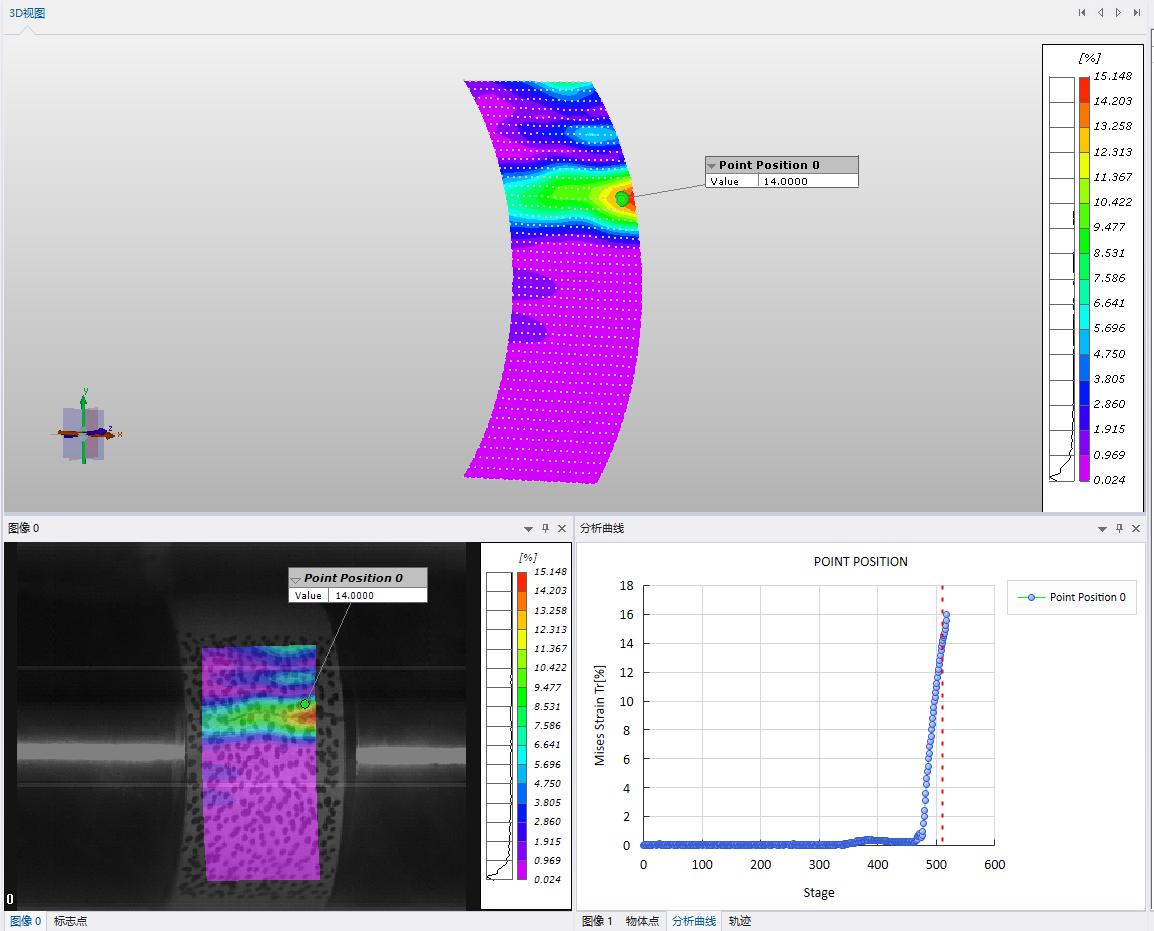

巖石試樣mises應變（等效塑性應變-確定材料經強化后屈服面的位置的物理量）：如下圖所示，測得巖石試樣三維全場變形和應變數據，截取關鍵點應變數據為14.0000%，并輸出關鍵點應變曲線。

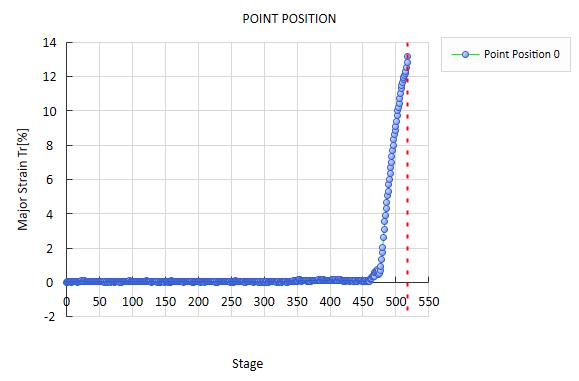

巖石試樣最大主應變：如下圖所示，測得巖石試樣三維全場變形和應變數據，截取關鍵點應變數據為13.2012%，并輸出關鍵點應變曲線。

2、圓柱巖石試樣-曲面撞擊試驗

巖石試樣開裂前：如下圖所示，測得巖石試樣三維全場變形和應變數據，并輸出關鍵點應變曲線。

巖石試樣mises應變（等效塑性應變-確定材料經強化后屈服面的位置的物理量）：如下圖所示，測得巖石試樣三維全場變形和應變數據，并輸出關鍵點應變曲線。

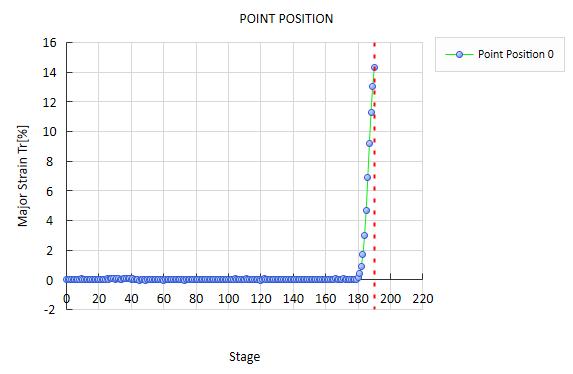

巖石試樣最大主應變：如下圖所示，測得巖石試樣三維全場變形和應變數據，截取關鍵點應變數據為14.3034%，并輸出關鍵點應變曲線。

動態載荷下的材料力學性能數值模擬，已在工程設計中發揮著重要作用，而進行數值模擬的前提，是要建立一個材料在各種應變率下的精確應力-應變曲線。

利用霍普金森桿拉伸實驗，采用高速攝像機結合XTDIC三維全場應變測量系統，可采集在高速?zèng)_擊載荷下的清晰圖像，結合DIC軟件分析巖石材料試件在動態荷載下的應力-應變曲線，分析其全場位移以及應變，整體數據可追溯，有助于材料的數值模擬，助力材料的工程應用和工程設計。
