背景：銅資源價格較為昂貴，銅/鋁復層材料是業界公認的銅材料替代品。在銅/鋁復層材料拉伸力學性能研究中，傳統應變檢測方法（引伸計、應變電測、云紋干涉等）操作過程復雜、無法實現實時測量和受環境影響較大，限制了銅/鋁復層材料的進一步發展與應用。

數字圖像相關（digital image correlation，DIC）方法是一種非接觸式的可用于全場變形測量的方法，數字圖像相關DIC能在不改變被測試樣力學性能的情況下對試樣的變形進行測量，具有試驗設備及測量過程簡單、抗干擾能力強、適用測量范圍廣泛等突出優點，是試驗力學領域中一種重要的光學測量手段。

試驗系統：

采用新拓三維XTDIC三維全場應變測量系統，基于DIC技術方法對銅/鋁復層板及其組分材料伸過程中的全場應變進行測量，并將測量結果、拉伸試驗結果和有限元模擬結果對比，通過引入應變差值研究DIC方法和有限元方法獲得理想結果。

DIC應變測量試驗現場

實驗結果與分析

DIC測量所得位移和應變

在新拓三維XTDIC三維全場應變測量系統中，截取試樣標距段的未變形散斑圖像，定義散斑圖像的左下角為坐標原點，寬度方向?yàn)?x 軸正方向，長度方向（拉伸方向）為y軸正方向，并選取上端中點 A 和下端中點B 作為觀測點，將兩點連線作為計算區域。

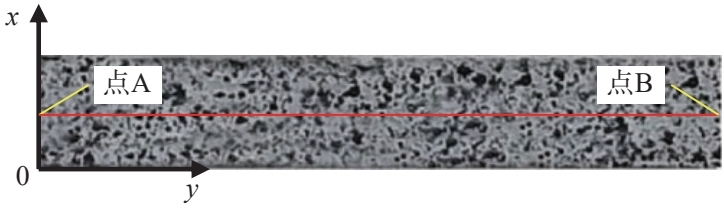

DIC散斑圖像坐標及觀測點

通過DIC方法對變形前后的散斑圖像進行灰度特征匹配和相關計算,得出試樣拉伸過程中不同方向的位移和應變。銅板、鋁板及銅/鋁復層板不同方向的位移、應變曲線。

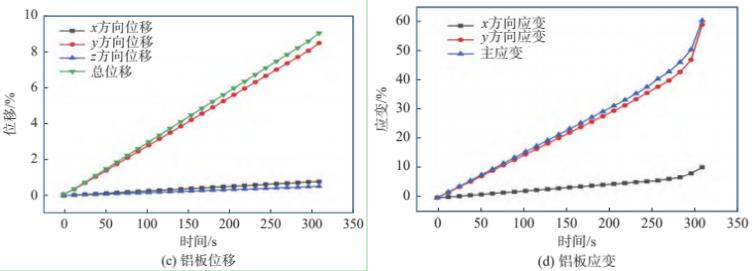

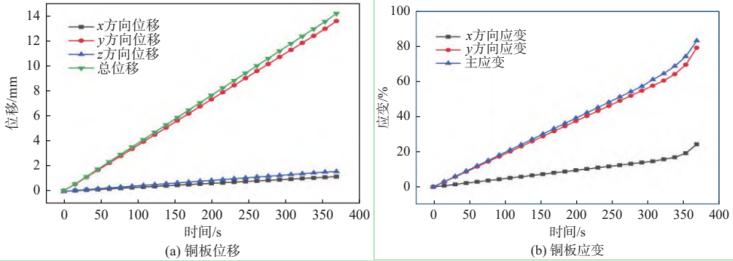

不同方向的位移、應變曲線

在拉伸過程中，銅板、鋁板及銅/鋁復層板不同 方向的位移、應變曲線不同，其中位移基本呈線性變化，應變先呈線性變化，后隨試樣頸縮而急劇增大。2條曲線形狀不同，主要是因?yàn)?XTDIC三維全場應變測量系統計算時考慮了試樣的長度伸長及截面縮小等非線性因素的影響，所得應變?yōu)檎鎸?shí)應變，而非名義應變。

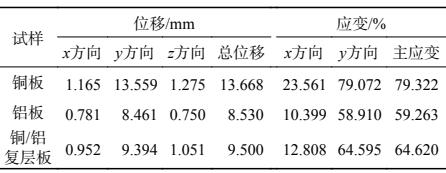

銅板、鋁板及銅/鋁復層板不同方向的位移和應變

通過不同方向下的位移、應變進行對比發現，銅板的位移、應變最大，鋁板的位移、應變最小，銅/鋁復層板的位移、應變位于銅板和鋁板之間，且與銅板的位移、應變相差較大，與鋁板的位移、應變相差較小。

由于試樣的拉伸方向?yàn)?y 方向，為進一步研究銅/鋁復層板與其組分材料間的位移、應變關系，將銅板、鋁板及銅/鋁復層板 y 方向的位移和應變分別繪制在同一圖上：

對應變曲線進行分析可得，在拉伸前期，銅板y方向應變最大，銅/鋁復層板次之，鋁板最小。當試樣發生頸縮將要斷裂時，3 種材料的應變發生驟增，但斷裂時刻銅板的應變最大，鋁板最小，銅/鋁復層板位于兩者之間。

與拉伸試驗所得應變對比

將基于拉伸試驗和DIC方法所得銅板、鋁板及銅/鋁復層板的應變曲線進行對比，3 種材料 DIC 測量所得應變曲線與拉伸試驗所得應變曲線很接近，表明采用DIC方法能真實地反映試樣拉伸過程中的應變變化，驗證了DIC方法的有效性。

基于拉伸試驗和 DIC 方法所得銅板、鋁板及銅/鋁復層板的應變曲線

與有限元模擬應變對比

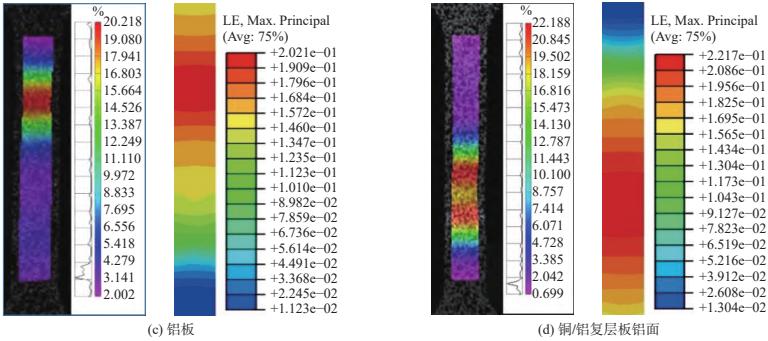

將 DIC 測量所得主應變與有限元模擬主應變進行對比發現，兩者具有較高一致性，且最大主應變基本相同，其應變相差最大為0.442%，最小為0.008%。另外，通過對比試樣表面的應變分布可得，2 種方法所得的應變分布也基本相同，表明采用DIC方法對銅板、鋁板及銅/鋁復層板進行拉伸應變檢測是可行的。

3 種方法所得應變對比

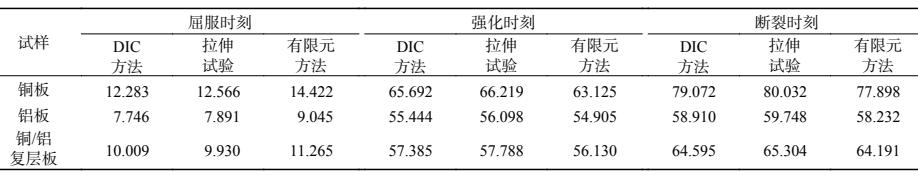

銅板、鋁板及銅/鋁復層板不同時刻的應變（%）

為計算DIC方法和有限元方法所得應變結果的精確程度，以拉伸試驗所得應變?yōu)榛鶞?zhǔn)，引入應變差值Δε，其中ΔεDIC為DIC方法、ΔεFEM為有限元方法所得應變差值，該值在一定程度上反映了DIC測量應變、有限元模擬應變與拉伸試驗所得應變之間的吻合程度。

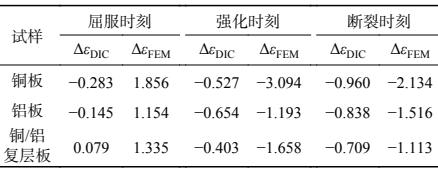

銅板、鋁板及銅/鋁復層板不同時刻的應變差值（%）

與有限元方法相比，基于 DIC 測量所得應變與真實應變最為接近，采用 DIC 方法測量銅/鋁復層板的拉伸應變是可行的，且該方法能夠?qū)崟r(shí)檢測試樣拉伸過程中的應變變化。

試驗結論

1）在拉伸過程中，銅板、鋁板及銅/鋁復層板不同方向的位移、應變不同，且差異顯著，其中銅板的位移、應變最大，鋁板最小，銅/鋁復層板位于銅板和鋁板之間，且與銅板相差較大，與鋁板相差較小。3種材料的總位移和主應變最大，y方向位移、應變次之，x方向最小，且y方向位移、應變與總位移和主應變相差較小。

2）基于拉伸試驗和DIC方法所得銅板、鋁板及銅/鋁復層板的應變曲線很接近，且銅板和銅/鋁復層板拉伸試驗所得應變大于DIC測量所得應變，而鋁板與之相反。DIC測量所得主應變與有限元模擬主應變具有較高一致性，且兩者表面應變分布和最大主應變基本相同。不同時刻，不同材料的應變差值不同，且有限元模擬所得應變差值變化較大，DIC方法所得應變差值變化較小。

3）通過將DIC方法、拉伸試驗和有限元方法所得應變進行對比分析，證明了DIC方法用于銅/鋁復層材料拉伸應變檢測的可行性與可靠性。同時，該方法也為其他復層材料的應變檢測提供了參考。

案例摘自：【李艷芹，鄭州輕工業大學 機電工程學院，數字圖像相關方法檢測銅/鋁復層材料應變研究】
