飛機模型外形結構龐大，構造形狀復雜、曲面多，傳統接觸式測量方式無法進行建模，用新拓三維XTOM高精度藍光三維掃描儀搭配攝影測量，能快速完成掃描逆向工程，利用相關軟件可生成3D逆向圖紙。

XTOM高精度藍光三維掃描儀，每秒可以采集數百萬個數據點。由于飛機外型尺寸大，配合攝影測量進行整體坐標獲取，細節復雜輪廓采用三維掃描采集點云數據，可以大大加快裝備制造商的逆向工程工作流程。

1、檢測目的

采用XTOM高精度藍光三維掃描儀，對飛機整機及其縮比模型進行掃描、逆向建模，為飛機結構的改進、性能的提高、有限元模擬提供數字化依據。

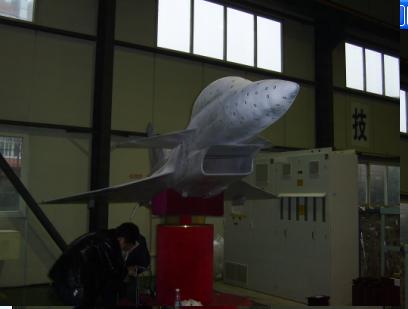

飛機外形三維掃描檢測模型

2、藍光三維掃描逆向方案

在飛機表面粘貼標志點，通過攝影測量系統獲取標志點的三維坐標，為后期高精度藍光三維掃描提供全局拼接點。

采用高精度藍光三維掃描儀，對飛機輪廓進行掃描，獲取三維點云數據。將三維點云數據導入第三方軟件中進行逆向建模。

XTOM高精度藍光三維掃描儀技術指標：測量幅面：400mmX300mm；工業相機：500萬像素；三維掃描精度：0.02mm。

3、三維掃描逆向工程流程

在飛機表面粘貼標志點；

通過攝影測量系統獲取標志點三維坐標；

采用高精度藍光三維掃描儀對飛機表面進行掃描；

將獲取的三維點云數據進行逆向建模。

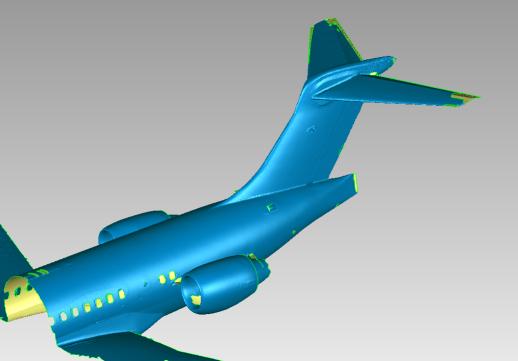

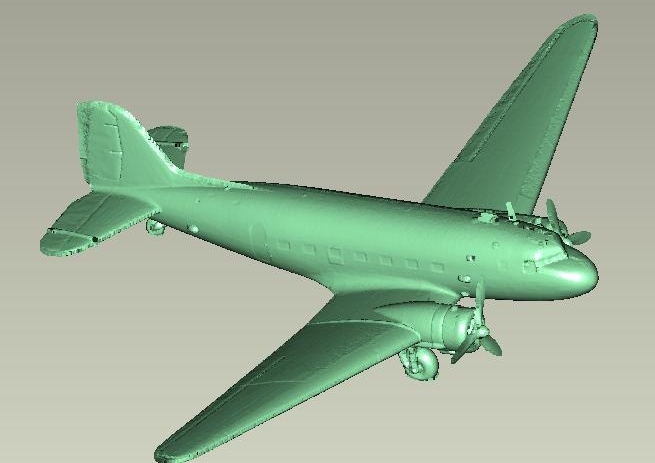

4、測量結果
