復合材料，是新材料產業的重要方向。復合材料具有耐熱、耐腐蝕、高強度、輕質等特點，可設計性強，應用領域廣泛，復合材料用量已成為航空航天及其他高端裝備先進性的標志之一。

新拓三維復合材料力學行為測量解決方案，采用數字圖像相關法（DIC）和掃描電子顯微鏡（SEM）技術，可用于包括大尺寸、微小尺寸復合材料的表面力學性能測試，對復合應變場和失效行為進行表征，并對其失效機理進行分析。

不同尺寸復合材料結構表面力學行為測試

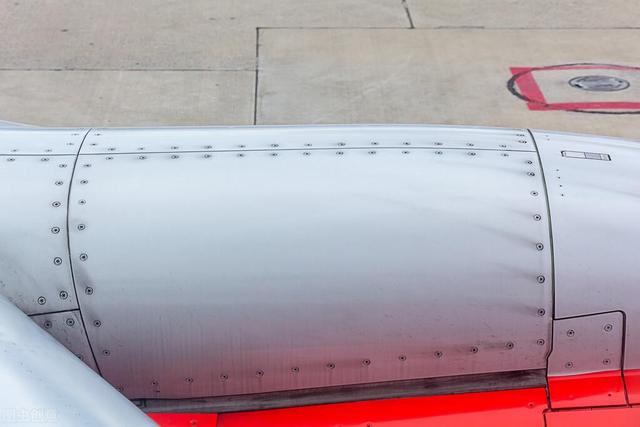

1）大尺寸復合材料測試——飛機復合材料結構精密干涉連接測試實驗

憑借在強度、韌性及壽命上的優勢，碳纖維增強型復合材料逐漸作為主承力結構應用于飛機產品，但由于極易產生連接損傷，實現復合材料結構的精密干涉連接極為關鍵。

XTDIC三維全場應變測量系統可對大尺寸復合材料干涉連接孔周應力、干涉連接結構損傷萌生與擴展機理進行分析，有助于提升接頭的連接強度與疲勞壽命。

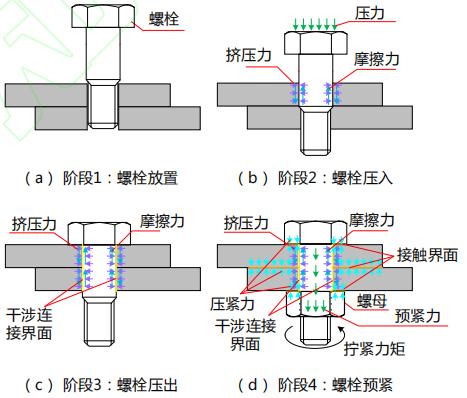

飛機結構件干涉連接原理及其階段劃分

飛機結構件多釘干涉連接應力應變分布

如圖所示：利用DIC非接觸全場應變測量技術，分析干涉連接孔周應力應變分布，由單釘干涉連接孔周應力分析過渡到邊界條件、載荷傳遞更為復雜的多釘干涉連接，為抑制損傷打下了堅實的基礎。

2）常規尺寸復合材料測試——碳纖維材料分層劈裂力學性能測試

碳纖維復合材料是復雜的各項異性多相體系，其質量存在離散性，成型過程與服役條件極其復雜。因此，碳纖維材料結構的力學測試，無論是在制造上還是在實時應用上都顯得尤為重要。

對兩層碳纖維材料進行分開劈裂，分析碳纖維材料在劈裂載荷作用下發生分層拓展情況，分層區域材料所受劈裂應力集中區域，以及關鍵點位移應變變化情況。

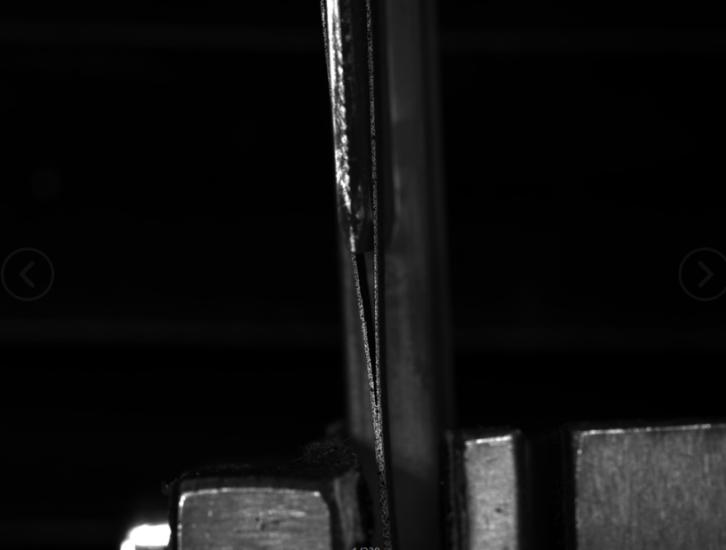

碳纖維材料分層劈裂力學測試實驗

三維區域合位移云圖&最大主應變?cè)茍D

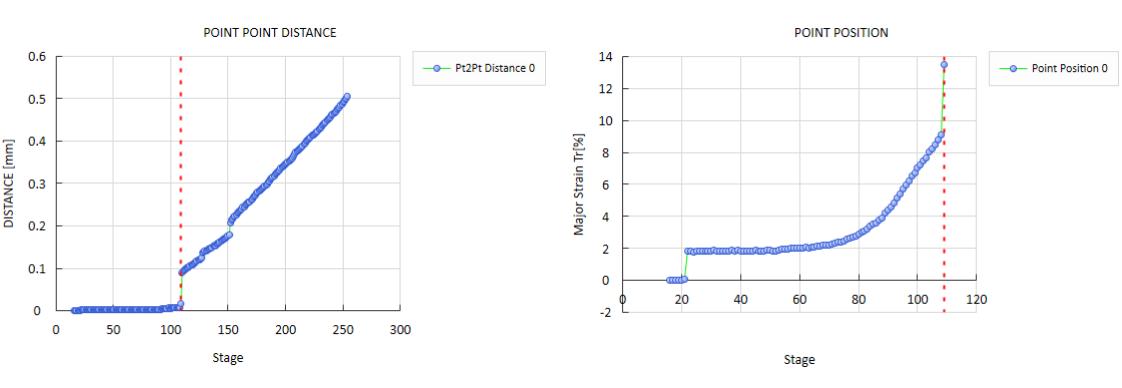

點點距離相對變化曲線&關鍵點最大主應變曲線

如圖所示：劈裂時樣品表面受力端應變最大，呈現應變?cè)龃蟮内厔?shì)，通過色譜圖直觀分析出整體應變，應變集中區域以及具體數值。

3）微小尺寸復合材料測試——微小尺寸材料拉伸力學性能測試

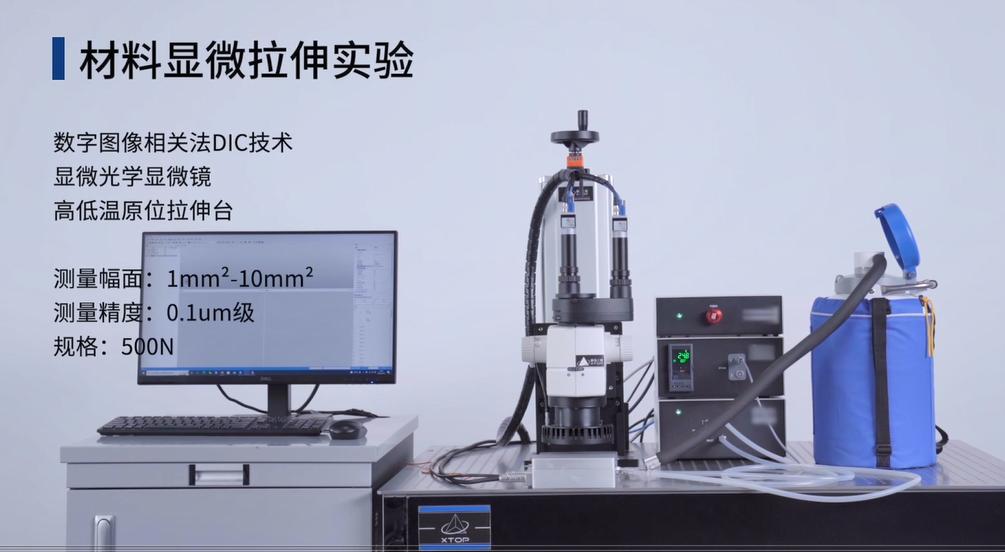

測量微小尺寸的復合材料表面特性，對于檢測電子產品極為重要。如下被測試材料試樣標距段寬度僅2.5mm，新拓三維XTDIC-MICRO顯微應變測量系統，搭配高放大倍數顯微鏡，可在mm級視野尺寸測量材料的位移和應變特性。

XTDIC-MICRO顯微應變測量系統采用高精密度的標準正交柵格，以及自主研發的算法，可解決顯微放大的畸變誤差問題。XTDIC-MICRO顯微應變測量系統可配合原位拉伸機，對微小尺寸材料進行測量和應變分析。
