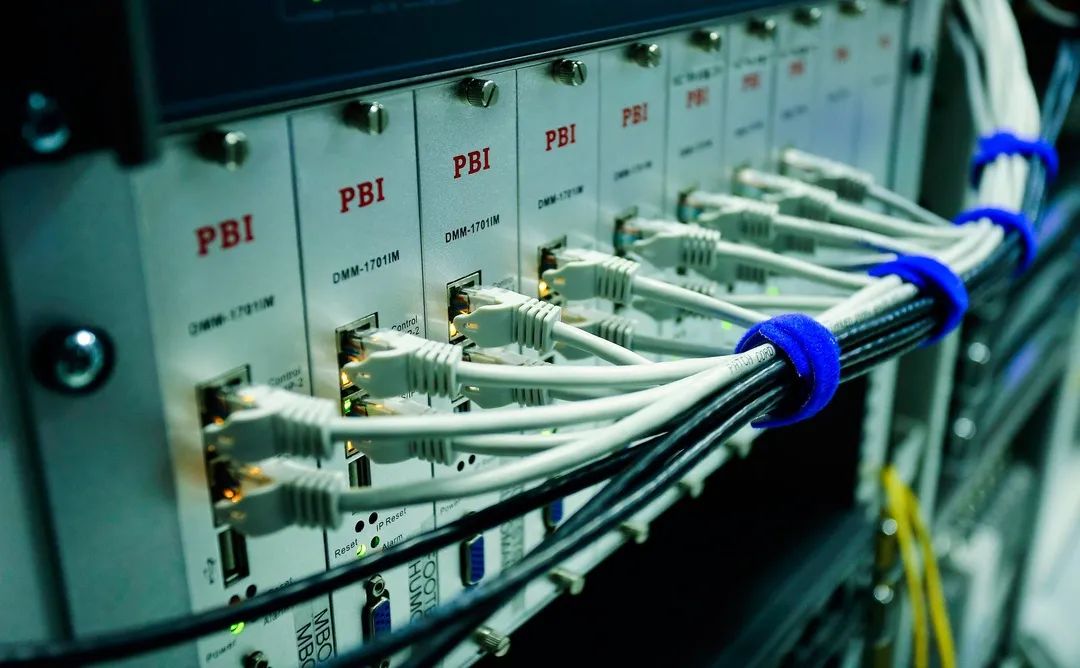

電子連接器作為集成電路中各種開關量傳輸組件，連接器殼體的結構旨在用于處理信號、電源或同一殼體內的信號和電源組合，密封可達IP67等級。

隨著接插件功能增加，其結構越來越復雜，體積也越來越微型化，對模具設計、模具制造、OEM精密注塑成型和產品檢測帶來巨大挑戰。

接插件精密制造，對于結構設計與尺寸偏差都有著嚴格要求。只有將控制細化到每一個模具及組件中，才能滿足結構裝配的需求。

通過使用新拓三維自主研發的XTOM工業級藍光三維掃描儀，可以使注塑及塑膠件的尺寸檢測更精確，生產和質量檢測效率大大加快。

檢測難題

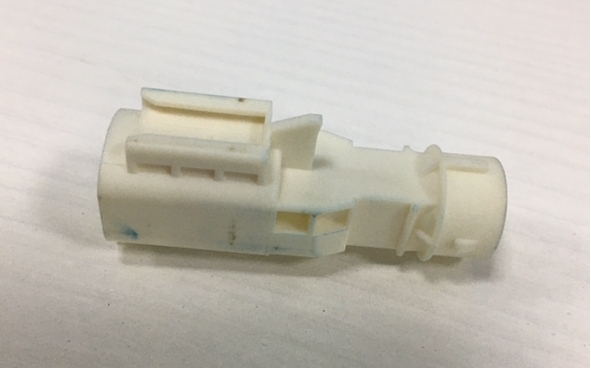

1.用接觸式測量方式，由于電子連接器尺寸多樣，輪廓特征復雜，外殼小巧，難以進行打點測量。

2.使用三坐標只能單個點標記測量，三坐標測量時間長，對模具優化的結果無法完全反映在測量數據中。

3.三坐標測量精密連接器塑膠件孔位和輪廓獲取數據少，后期無法進行連接器塑膠件設計改型需求。

三維光學測量方案

在對接觸式測量、影像儀檢測以及光學測量設備的對比之后，新拓三維的高精度藍光XTOM工業級三維掃描儀，以其高速、高精度以及對塑膠部件、模具的檢測能力獲得該塑膠模具廠商的青睞。

全域測量，耗時更少

XTOM工業級三維掃描儀不同于打點測量，而是對整個電子連接器塑膠件進行全域掃描，生成高質量的3D模型。只需要幾秒鐘的時間，投射的光柵條紋圖案由左右工業相機同步采集，可以同時捕捉零部件表面高密度的點云數據。

XTOM工業級三維掃描儀搭配的軟件將工業相機采集的點云數據進行自動拼接，輸出的STL網格數據，代表被測物3D逼真表面幾何形狀。經過多次掃描數據的對比，可以驗證掃描數據的重復精度和高可靠性，另外也可以與圖紙或CAD數據進行尺寸分析，檢測組件的尺寸偏差。

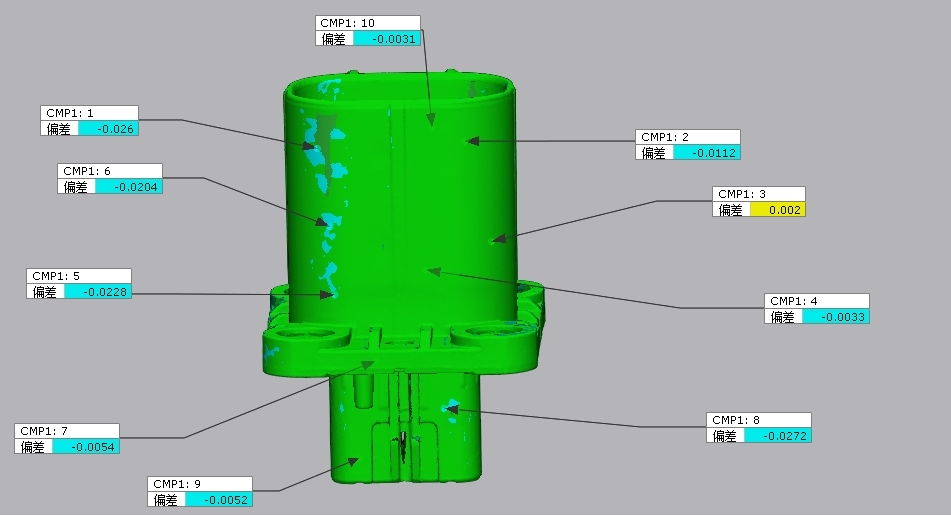

第一次與第二次掃描數據比對

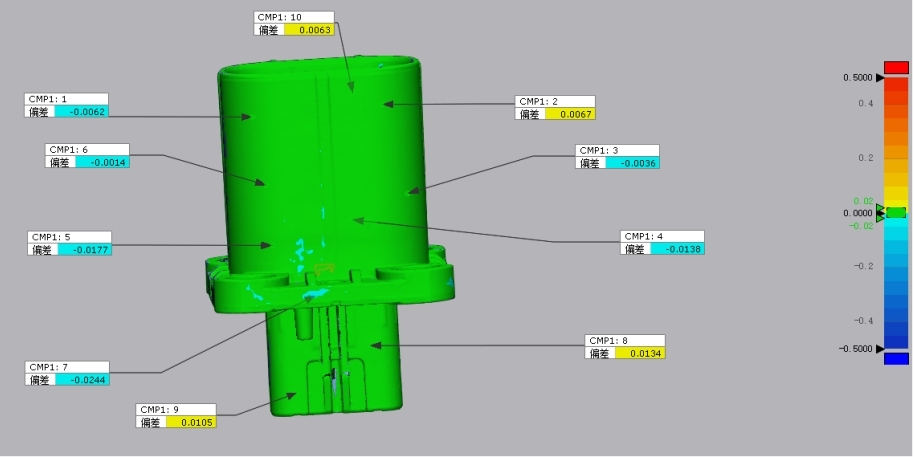

第二次與第三次掃描數據比對

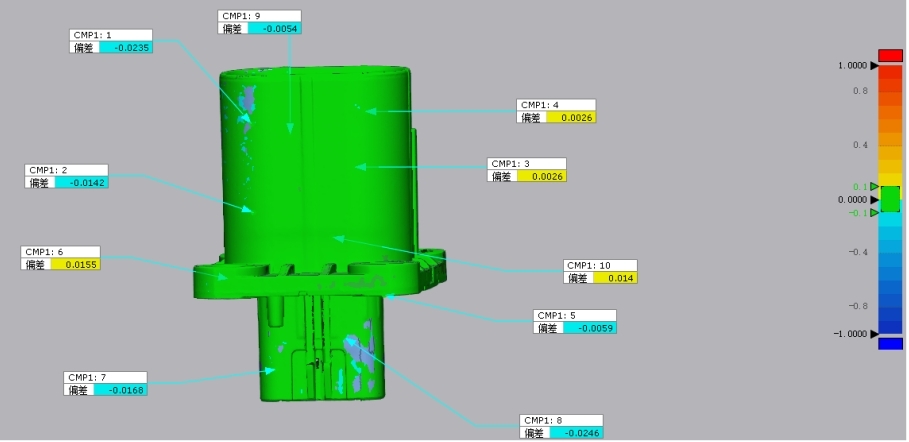

第一次與第三次掃描數據比對

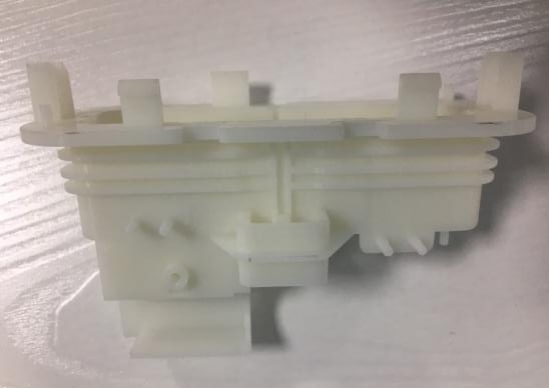

模具注塑廠商，產品多樣化，尺寸不一，有較大尺寸的塑膠模具，也有小型塑膠件，新拓三維自主研發的100X75、400X300雙幅面XTOM工業級三維掃描儀，可以滿足不同尺寸的注塑件測量幅面需求，可獲取高精度三維數據模型，無論是尺寸檢測還是逆向設計，都可以更加得心應手。

對于檢測輪廓復雜、結構細小的注塑件，由于對精度要求較高，使用XTOM工業級藍光三維掃描儀進行掃描時，可搭配工裝夾具(配360°轉盤)。塑膠件放在夾具中，通過載具可靈活調整掃描角度。在三維掃描過程中，連接器塑膠件位于夾具中，以確保在三維掃描過程的正確位置和角度，使每個平面都能聚焦采集數據，提升掃描效率和精度。
