在航空、航天、汽車、運輸、包裝及其它軍事和民用領域中，工程材料可能會遇到像高速碰撞、爆炸這樣的沖擊加載情況，了解材料在沖擊加載下的力學響應，有助于各類材料的工程應用和工程設計。

    對于材料來說，其在動載下的力學性能和在靜載下的力學性能是不同的。與準靜態實驗相比，進行高應變率下的動態實驗，依然是一個不小的挑戰。霍普金森拉伸實驗，對于有效并精確地獲取材料的應變率相關的應力-應變曲線，是非常好的動態實驗方式。

    材料測量實驗需求

    大家都知道，常規靜態拉伸，研究的是處于靜力平衡狀態下的材料，以忽略材料的慣性作用為前提。爆炸/沖擊載荷以載荷作用的短歷時為其特征，在這種條件下，材料處于隨時間迅速變化著的動態過程。

    霍普金森桿拉伸實驗，可測得材料在高應變率（102-104/s）下的應力-應變曲線。強沖擊載荷所具有的在短暫時間尺度上發生載荷顯著變化，同時也意味著高加載率或高應變率，所測得的可變形材料的應力-應變曲線，是研究該材料試件動態力學特性的重點。

    為獲得某種新型材料在動載下的動態力學特性，專注于材料開發及工程力學應用研究的某研究所，利用霍普金森桿拉伸實驗，借助新拓三維的XTDIC三維全場應變測量分析系統和測量分析軟件，對材料試件進行高應變率動態拉伸力學實驗。

    圖：該研究所材料樣件

    關于霍普金森桿實驗

    該研究采用霍普金森桿裝置，用于材料動態力學性能的測試，應變率范圍102-104s-1?；驹頌椋寒?dāng)槍膛中的打擊桿（子彈）以一定速度彈入輸入桿時，在輸入桿中產生一個入射脈沖，應力波通過彈性輸入桿到達試件，試件在應力脈沖作用下產生高速變形。

    應力波通過試件同時產生反射脈沖，進入彈性輸入桿和投射脈沖進入輸出桿。測速器可以獲得子彈的打擊速度，粘貼在彈性桿上的應變片，記錄應變脈沖計算材料的動態應力、應變參數。

    圖：實驗原理圖

    檢測方案

    針對該研究所的實驗測量需求，新拓三維技術工程師采用兩個高速相機（百萬像素、16000幀），實驗時分辨率調為768X96、采集頻率100000幀，鏡頭選24-70mm。

    在實驗開始時，打擊桿（子彈）沖擊時，兩個高速相機同步捕捉試件變形的序列二維圖片，通過立體匹配、三維重建，獲取試件表面變形過程中的位移場和應變場。

    圖：霍普金森桿拉伸實驗現場

    檢測流程

    試件制備，將試件放置在合適位置，調節相機、鏡頭相關參數。

    圖：調節焦距

    滿幅面下（1280X800），128x96標定板進行標定，偏差0.02。相機分辨率改為768X96，進行實驗。

    圖：相機標定

    實驗完成后，采用后觸發采集數據，然后XTDIC系統軟件對數據進行計算。

    實驗數據分析

    數據要求：

    １、在被測材料試件中，左、中、右選三個點，繪制真實、工程主應變、次應變曲線，并計算應變率。

    2、沿一條直線上的主應變、次應變曲線。

    3、剪切位移、應變?cè)茍D。

    該材料最大應變能達到60%左右，最大應變率能達到1800s-1左右，因?yàn)閷?shí)驗時子彈速度由氣罐壓力控制，所以子彈速度難免存在初始誤差。由此，在具體實驗時施加不同氣壓，有時一次能拉斷，有時幾次能拉斷，有時拉不斷。

    圖：應變場與位移場

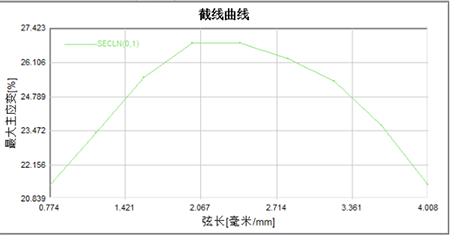

    圖：軸向截線上應變分布

    實驗總結

    數值模擬，已在工程設計中發揮著重要作用，而進行數值模擬的前提，是要建立一個材料在各種應變率下的精確應力-應變曲線。

    利用霍普金森桿拉伸實驗，該研究所成功采集到了材料試件在動態拉伸過程中的應力-應變曲線，有助于材料的數值模擬，助力材料的工程應用和工程設計。
