對于商用筆記本和平板電腦而言，品質與耐用性的重要衡量標準就是“軍規”！筆記本與平板系列產品在設計之初就要充分考慮這些問題，從設計到用料都嚴格遵循軍規標準（通常指環境工程考察和實驗室測試）。

其中，跌落測試就是重要測試項目之一。該測試模擬日常工作中不慎將筆記本/平板電腦跌落，在工作臺上被物體以加速形態沖撞，檢驗產品抗意外沖擊能力。抗跌性能主要取決于最大應力，而最大應力與跌落的不同角度、高度、速度等因素有關。

高速DIC測量

新拓三維XTDIC-STROBE三維動態測量系統搭配高速攝像機，DIC非接觸全場應變測量，基于三維數字圖像相關法（DIC），能夠?qū)Φ湮矬w高速運動過程進行高速圖像采集，可準確測量產品跌落下的位移、時速、姿態、應變力等數據。

XTDIC-STROBE三維動態測量系統通過高速攝像機捕捉高速目標運動過程，并跟蹤運動物體特征點，測量特定點的位移、速度、加速度等參數。

DIC非接觸全場應變測量，利用DIC分析軟件計算產品跌落時的位移、應變、加速度、空序位移變化，用響應面來表示它們的相關關系，從而精準分析產品跌落變形情況，評估筆記本/平板電腦包裝組件在跌落時所能承受的墜落高度及耐沖擊強度。

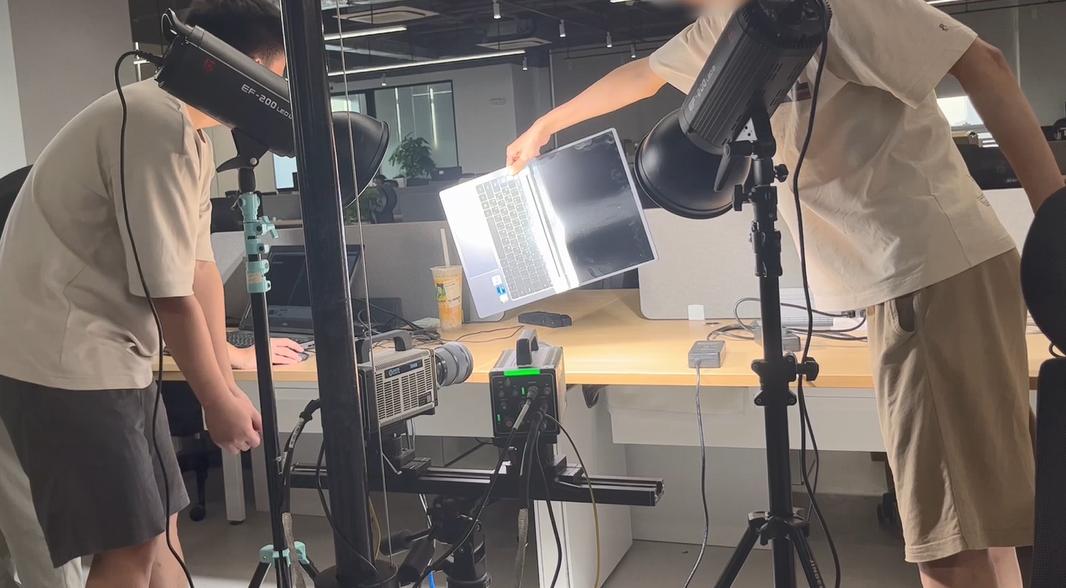

DIC非接觸應變測量-筆記本電腦跌落測試

為了測試筆記本電腦抗跌、抗沖擊抗彎性能，某筆記本電腦廠商使用新拓三維XTDIC-STROBE三維動態測量系統，搭配高速攝像機對筆記本電腦自由落體試驗進行拍攝，并采用DIC軟件對其跌落過程進行運動、位移、應變分析。

DIC非接觸全場應變測量測試過程，需要觀察到筆記本電腦跌落至地面的整個過程，包括掉落后彈起的過程。高速攝像機穩固架設向下傾斜以一定的角度拍攝跌落過程，使用光源正對物體，并調整鏡頭光圈和曝光時間，以便于采集到高質量的跌落過程圖像。

Z方向位移場

跌落瞬態三維形貌變化

DIC非接觸全場應變測量試驗，可以清晰觀察到筆記本電腦跌落過程，同過DIC軟件分析筆記本電腦跌落過程的運動速度、位移和應力參數變化。試驗分析數據結果可幫助企業優化產品結構設計，提高其抗沖擊、抗彎性能。

DIC非接觸式應變測量-平板電腦跌落測試

平板電腦在研發階段就需要進行跌落測試，保證產品的質量?？沟鴾y試可以了解跌落過程外殼結構的變化，提高產品的抗跌落、抗沖擊能力。DIC非接觸全場應變測量，進行跌落瞬態變形、抗彎、抗跌測試，同時可以優化結構設計，降低結構成本，減少實物樣機的數量。

但是這些破壞性試驗，必須在產品試制成功后進行，耗費的時間和物力財力巨大。另外，我們在產品的實際跌落測試中，只能獲得有限數據信息，無法獲得空間和時間的連續結果，很難檢測到產品內部的沖擊特性，很難觀測到整個物理樣機試驗變化過程。

由于筆記本電腦都是薄壁結構，跌落測試需要獲取全面的數據信息，以及空間和時間的連續結果，以便于分析平板電腦在跌落測試的沖擊特性，DIC非接觸全場應變測量技術可觀測整個物理樣機試驗變化過程。DIC全場測量技術的優點是能夠選擇物體表面上所需點或區域的任何位置。

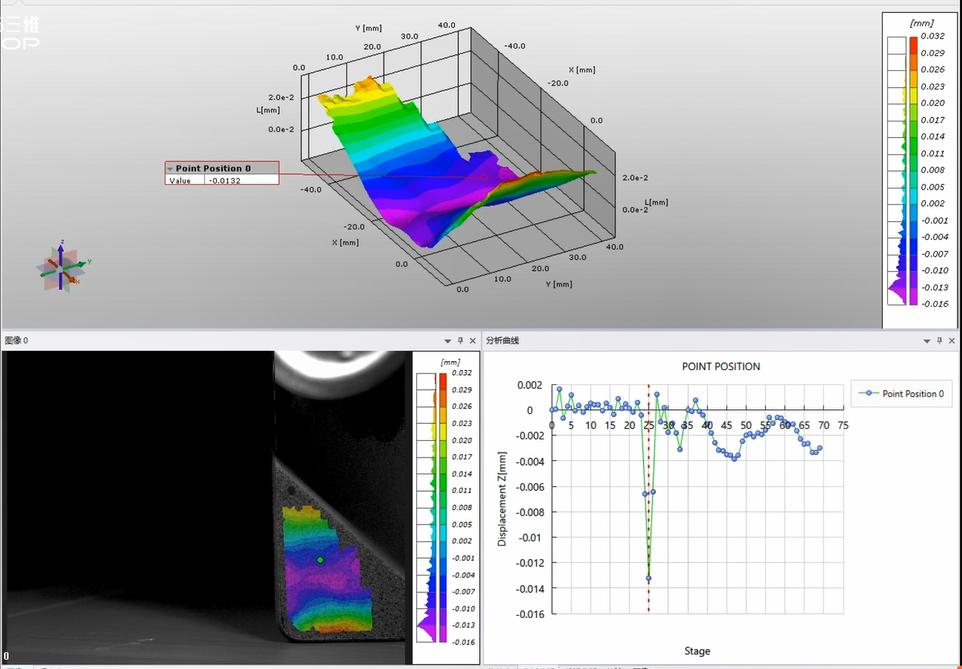

平板電腦跌落瞬態位移場變化過程

DIC非接觸全場應變測量，通過DIC軟件分析，可以直觀地發現產品最大的變形區域和最大的應力區域，通過對這些區域結構的增強，可以有效減少跌落引起的結構的破壞。

另外筆記本/平板電腦的屏對沖擊加速度非常敏感，過大的沖擊加速度可能會引起屏幕的破裂，通過對結構緩沖的更新設計，可以有效的降低屏在跌落時候的沖擊加速度，提升屏的抗跌落性能。

采用DIC非接觸應變測量技術，進行3D電子產品-筆記本電腦/平板電腦跌落測試，通過DIC軟件分析輸出各種直觀的數據，云圖，曲線等，可以方便地發現最危險的區域，幫助工程師做出正確的判斷。
