1.背景介紹

大量船舶海損事故表明，船體結構的破壞通常是由于結構喪失穩定性，因此對于受壓或受剪切力較大的板，必須重視其穩定性。舷側列板是抗剪的主要構件，必須滿足抗剪穩定性要求。

隨著客船、郵輪等船舶容積、上層建筑尺度的不斷加大，舷側結構的開孔數量、尺寸對應增加，大型船舶舷側開孔結構的穩定性和安全性問題日益凸顯，因此研究船體板開孔結構的屈曲特性對保證船舶安全十分重要。

數字圖像相關（Digital image correlation, DIC）技術在結構力學測試中受到較多關注。新拓三維XTDIC三維全場應變測量系統基于自主研發的DIC算法框架，對船體板開孔結構的屈曲特性進行測試，結果表明DIC技術在工程應用中的測試精度有保證，且得到了理想的實測結果。

2.研究內容

有限元仿真可以避免屈曲分析繁瑣的計算過程，但其精度局限于模型、邊界條件的設計情況，需要有效的力學試驗進行佐證。某大學輪機工程學院科研團隊采用DIC技術力學試驗結合數值仿真方法，重點研究不同開孔形式薄板在面內剪切載荷工況下的屈曲特性。

采用對角拉伸的方式對方形開孔薄板進行剪切穩定性試驗，同時輔助新拓三維XTDIC 3D全場變形測量系統獲取開孔板的實時法向變形形貌，通過力學試驗和數值仿真的對比分析來驗證數值方法的有效性，重點剖析方形薄板開孔后的剪切屈曲行為，以及關聯不同開孔形式的力學響應特征，以此為船體開孔結構的穩定性研究乃至大型船舶規范的改進完善提供有益參考。

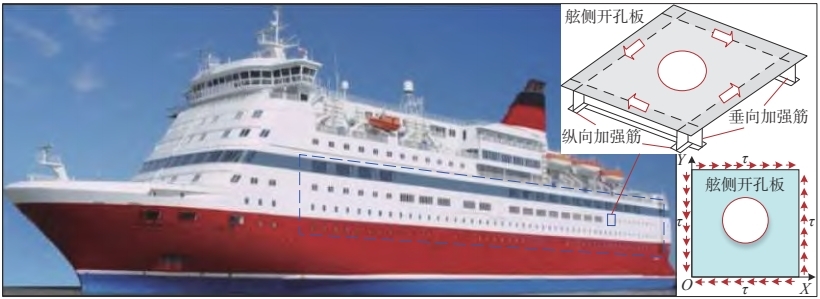

船體舷側開孔板及剪切工況示意圖

剪切試驗在電子萬能試驗機上進行，為準確測量試驗件表面的變形情況，試驗過程中應用新拓三維XTDIC三維全場變形測量系統，基于DIC技術測量力學特性，并預先在試驗件表面進行了底漆涂覆和散斑制作，從而可以實時測量試驗件表面位移場和應變場的變化情況。在試驗件正前方特定位置，布置了DIC測量設備。

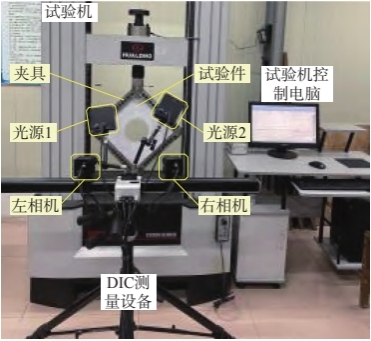

船用開孔板剪切屈曲DIC測試試驗（以圓孔板為例）

3、結果對比與分析

力-伸長率關系

圓孔方板的拉力和伸長率曲線如下圖所示。其中：P為試驗機所提供的拉力；γ為試樣上下對角點的伸長率。由圖中可見，圓孔板的仿真結果和試驗值吻合較好。

當載荷增至 C 點 (P≈22.94 kN)，如圖所示圓孔邊緣水平對角線上的點 4、8 產生塑性變形；之后曲線變化相對和緩，曲線斜率持續減小，結構剛度也隨之逐漸減小。

圓孔板的力和伸長率曲線

倒圓角方孔板的拉力和伸長率曲線如圖所示，方孔板的力學曲線與圓孔板較為相似，其仿真結果與試驗值的吻合度也較好。

當載荷增至 C 點 (P≈17.21kN)，如圖所示

方孔邊緣水平對角線上的點 4、8 產生塑性變形；之后曲線變化相對和緩，曲線斜率持續減小，結構剛度也隨之逐漸減小。

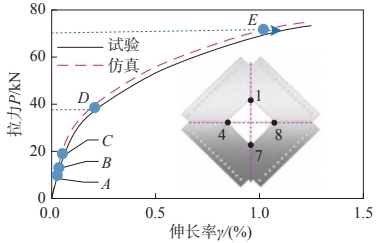

倒圓角方孔板的力和伸長率曲線

開孔面積等效的情況下，圓孔板的臨界屈曲載荷略大于倒圓角方孔板。方孔板的后屈曲承載能力一定程度上弱于圓孔板，如下表所示。由表可見，若要獲得相同的伸長率，ΔT 在 5.90%~7.30%之間，對應的 ΔS在 5.34%~7.45% 之間。

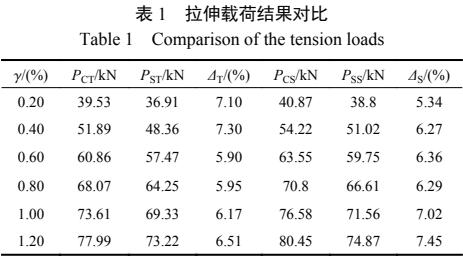

拉伸載荷結果對比

注：γ 為試樣上下對角點的伸長率；PCT、PST 為圓孔板、方孔板所受拉力的試驗值；PCS、PSS 為二者所受拉力的仿真值；ΔT、ΔS 為試驗、仿真所得的圓孔板較方孔板所受拉力增加的百分比。

典型時刻的全場位移分析

為進一步驗證有限元結果的有效性，基于力學曲線中 A、B、C 三個關鍵點，并隨機選取 40 kN、70 kN(D、E) 這 2 個點，針對開孔板在上述 5 個點（每個點對應一個時刻）的全場位移進行對比分析?；谛峦厝SDIC全場變形測量系統，提取剪切試驗過程中圓孔板和方孔板在 A、B、C、D、E 這 5 個典型時刻的全場位移信息，并分別與其各自的數值仿真結果進行對比，如下所示。

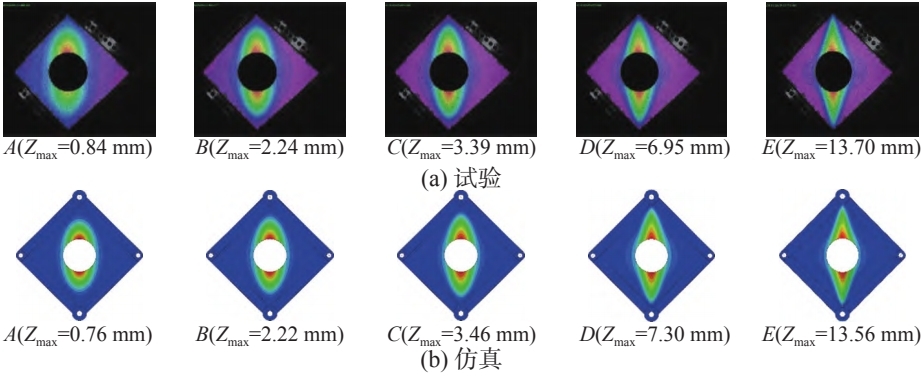

圓孔板典型時刻全場法向位移云圖

倒圓角方孔板典型時刻全場法向位移云圖

臨界屈曲載荷分析

為獲得較為準確的屈曲失穩載荷，在板垂直對角線的正、反面設計 6 個關鍵點，并提取對應的應變-載荷曲線。

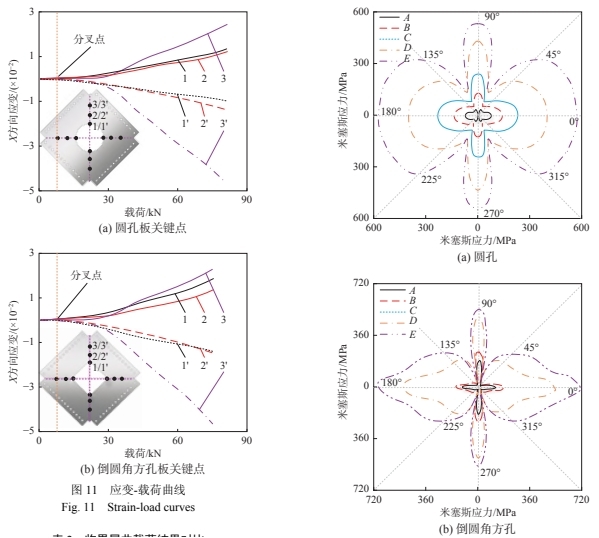

應變-載荷曲線 方板孔邊應力分布

臨界屈曲載荷結果對比

4、研究結論

基于DIC技術力學試驗和數值仿真研究了船用薄板的面內剪切穩定性，探究了開圓孔和倒圓角方孔的方形金屬薄板的屈曲、后屈曲行為，獲得了載荷伸長率曲線、載荷-應變曲線、臨界屈曲載荷以及板面全場變形等力學響應特征。通過對比數值仿真結果和剪切試驗，得出如下結論：

（1）通過 Abaqus 軟件對包含畫框夾具的開孔薄板進行線性和非線性的屈曲分析，經有限元計算得到臨界屈曲載荷、全場位移、應變等結果，且與 DIC 全場變形測量系統的檢測結果吻合較好，證明了數值仿真方法的有效性、準確性。

（2） 關于臨界屈曲載荷，非線性屈曲分析方法彌補了線性屈曲分析的不足，提升了結果精度，獲得的臨界屈曲載荷更接近試驗結果。

（3）開孔面積等效的前提下，圓孔板和倒圓角方孔板的力學行為比較相似，兩者臨界屈曲載荷差異不大，后屈曲階段圓孔板承載能力較方孔板強。開孔導致結構不連續并在孔邊緣與水平、垂直對角線的交點上產生應力突變，倒圓角方孔板的應力集中現象較圓孔板更為明顯。

5.應用總結

基于 Abaqus 對不同形式的開孔板進行數值仿真，通過新拓三維XTDIC三全場應變測量系統試驗結果與數值仿真的對比，DIC技術可有效驗證數值仿真方法的有效性、準確性。新拓三維XTDIC三維全場應變測量系統基于數字圖像相關法，在材料力學、沖擊力學、振動力學、疲勞力學、軌跡追蹤等研究領域積累了豐富的經驗和大量的案例，歡迎咨詢?。ㄎ恼抡裕杭来髮W(xué)輪機工程學院，朱兆一，李曉文，蔡應強，陳清林，彭苗嬌，熊云峰《船體開孔薄板面內剪切屈曲特性研究》）。
