1實驗?zāi)康?/strong>

    通過XTDIC系統實時采集模型表面變形過程中的散斑圖案，實現表面位移場、應變場的測量。

2實驗對象

    1mX4m相似材料模型，在1mX1m區域噴涂散斑圖案，計算表面位移場、應變場。

3實驗設備

    900萬像素工業相機、towav鏡頭、led大光源、XIDIC軟件等。

4實驗流程

    （1）制備散斑圖案，將相機布置到合適位置并進行標定。

    （2）每次挖5cm，工業相機每1分鐘采集一張圖片，一直到實驗完成。

    （3）實驗過程中實時記錄垮落高度、垮落時間、裂紋長度等數據。

    （4）對相機采集的圖片進行計算，獲取表面位移場、應變場。

5數據處理

    （1）應變場計算

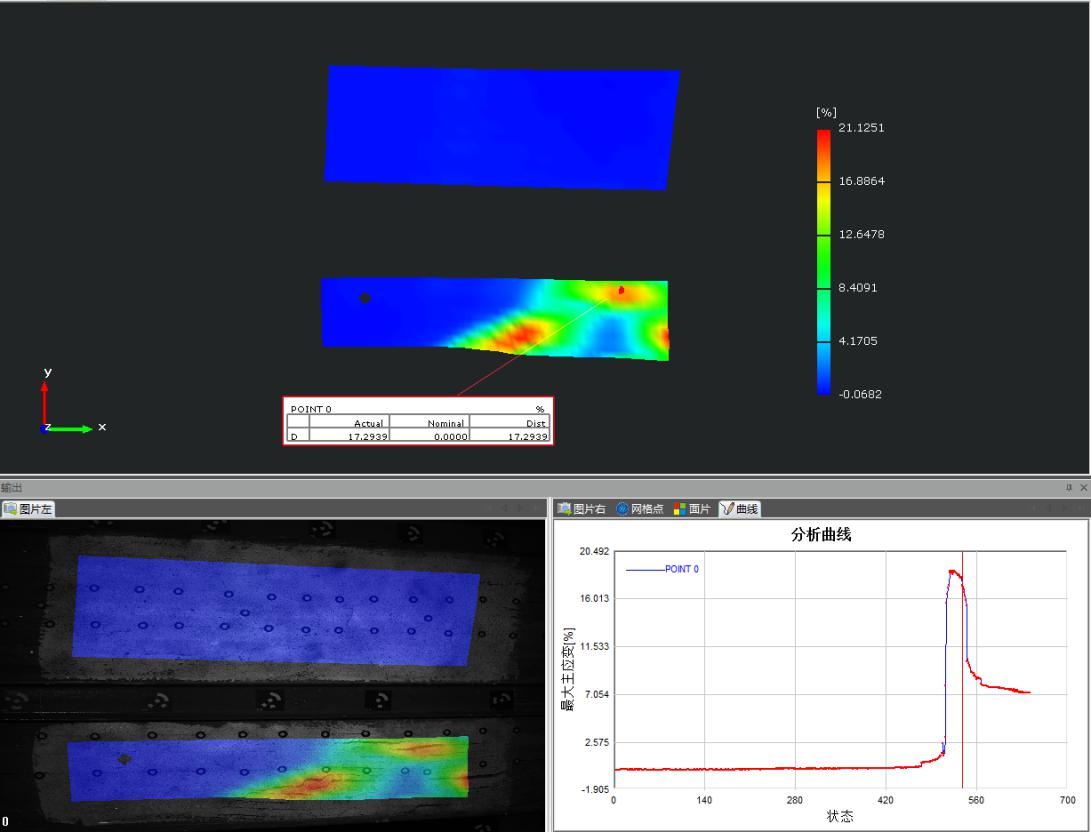

    從右向左每次挖5cm，隨著實驗進行模型會垮落，表面會出現裂紋，用XTDIC軟件獲取表面應變場來預測裂紋的變化。從下圖中的曲線可以看出，應變先變大后變小，表示模型槽鋼下部分先垮落導致裂紋變大，隨著實驗進行上部分也垮落導致裂紋變小，與實驗的記錄基本一致。

    （2）位移場計算

    由于從右側挖，隨著模型垮落，右側位移會逐漸變大，慢慢向左蔓延，下圖位移場與實驗的記錄基本一致。
