航行于海洋的船舶，船體零部件長期處于高溫、高壓和高濕的海洋環境，會受到海水的流動、沖擊力、濕度以及腐蝕性介質的影響。當金屬材料在特定的腐蝕環境下，持續存在拉應力的作用時，將會發生應力腐蝕，導致嚴重的腐蝕開裂。

    金屬零部件在服役過程中因拉應力的存在，易發生毫無征兆、脆性的開裂，因此易導致災難性事故的發生。玻璃纖維（玻璃鋼）和特殊木質材料因化學穩定性好，具有耐腐蝕性等優良特性，具有高強度、高模量和低延伸率的特點，已廣泛應用于船舶與海洋工程材料中。

    用戶需求

    國內某知名大學的船舶與海洋結構科研實驗室，擬采用玻璃纖維材料拉伸試驗、木質材料的三點彎曲實驗，以測試材料在模擬工況下應力應變情況。通過對船舶關鍵部位的零部件材料進行應力大小測量和應力性質判定，可以很好地預防應力變形開裂的發生，為船舶系統的安全可靠運行提供數據支持。

    檢測難點

    1、船舶系統的材料應力失效多發生在設備交付使用后，因此要求材料及零部件的應力測試是盡量無接觸、無損的。

    2、接觸式式測量，易打滑，不容易固定。對于特殊材料無法測量，小試樣無法測量，大試樣需要多貼應變片。

    3、接觸式測量，應變測量范圍通常應變片小于5%，引伸計小于50%，難以勝任大變形、斷裂、各異向特征的測量任務。

    三維光學測量方案

    新拓三維XTDIC三維光學應變測量分析系統，基于計算機軟件處理采集到的圖像，從而得到物體表面或者內部位移場與應變場的變化情況，是一種非接觸的、無損的應變測量方法，在復雜載荷、大變形、斷裂、材料各異向性的應變測試方面具有很大的優勢。

    XTDIC系統作為一種光學測量方法，與其他傳統的應力測試方法相比，具有較多的優點。

    1、進行測試時與被測件無接觸，因而可以在眾多的復雜環境下應用；

    2、這是一種完全的無損測試，不會對材料和零部件造成任何的損傷和破壞；

    3、在船舶系統與海工領域，可以實現眾多工況下的應力測試與評價，是最有應用前景的應力測試方法。

    測量流程

    首選拉伸試驗機力值輸入到新拓三維XTDIC系統軟件，只需通過一根網線（USB）連接，即可從試驗機的PC機硬盤中給讀取文本中的力值數據；且XTDIC系統軟件支持有限元分析功能，以便于對試驗拉伸試驗過程進行模擬驗證，為進一步研究分析材料的力學性能提供數據支撐。

    一、玻璃材料拉伸測試

    本次試驗選取了船舶制造用玻璃纖維試件作為試驗對象，借助拉伸試驗機對試件進行靜力拉伸試驗，從而獲取試件的各項力學性能指標。

    試驗過程

    1、根據測量幅面，調節相機的間距和測量距離；

    2、調節相機鏡頭的焦距和光圈，保證圖像的清晰度和亮度；

    3、標定完成后將試件夾到試驗機上，計算一組靜態工程，確保精度，然后開始實驗。

    4、試件拉伸過程中同步進行數據采集。

    試驗數據分析

    （1）在拉伸過程中，隨著載荷的不斷增加，試件上截/中間位移隨著拉伸力不斷加大。

    （2）在軟件中繪制兩點間的應力應變曲線，找到彈性階段的狀態，在軟件中直接計算出彈性模量和泊松比。

    結果分析

    利用新拓三維XTDIC系統，實時采集獲取玻璃纖維材料表面的三維形貌特征和應變信息，進而計算出物體表面每一點上的應變張量，以便于進行材料力學性能的研究，結合拉伸試驗機來確定材料的力學特性，如拉伸延展性、屈服強度、抗拉強度等，并給出應力-應變曲線，為玻璃材料在船舶與海洋工程的應用分析提供數據支持。

    二、木材三維彎曲測試

    將船舶制造木質材料放在試驗機上，調整跨距，在試樣上加載進行彎曲試驗，直到達到規定的彎曲程度或發生斷裂。

    1.安裝夾具，放置試件：根據試樣情況選擇彎曲夾具，安裝到試驗機上，設置好跨距，開啟試驗機。

    2.新拓三維XTDIC系統同步進行圖像采集，實時采集木質材料在三點彎曲過程中的位移變化。

    試驗數據分析

    從試驗的結果看，木質材料表現出較為明顯的抗拉強度和脆性特性，加載一開始出現明顯的線性，隨著載荷增加，材料中間位置出現較大位移，當載荷達到峰值時，木質材料完全破壞出現斷裂。

    試驗數據分析

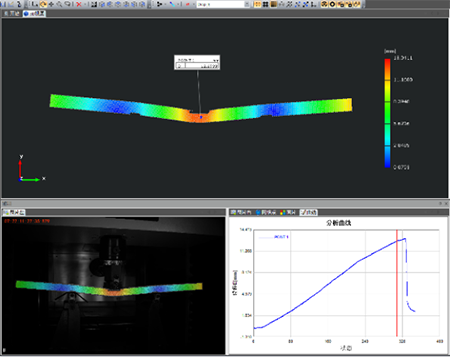

    利用材料試驗機對木質材料進行了三點彎曲性能試驗，結合新拓三維XTDIC數字圖像相關法測得三點彎曲下木質材料的抗彎強度和彈性模量，得到了試樣表面的應變分布云圖和不同位置處的應變分布，對彎曲和斷裂機理進行了分析，有助于科研實驗室掌握材料變形和破壞的物理機制。
