橡膠材料拉伸性能測試

通過拉力試驗機以一個恒定的速率拉伸，直到達到所指定的延伸率，標準要求測定的值包括扯斷力、拉斷伸長率、300%定伸負荷等。其中，拉斷伸長率、300%定伸負荷在實際測試中，傳統手段基本無法直接測定。

視頻引伸計大變形測試

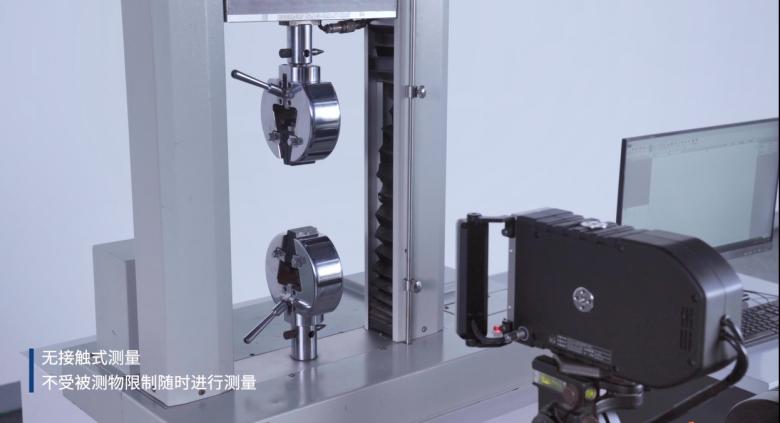

新拓三維XTDIC-VG視頻引伸計采用非接觸式測量，可精準完成拉伸變形的實時追蹤，能夠與試驗機配合，實時測量橡膠材料的扯斷力、拉斷伸長率、300%定伸負荷等標準要求的數值。

XTDIC-VG配備60、120、240mm視野型號設備，可滿足柔性拉伸大變形材料測試需求，可根據測量場景材料變形量大小，適當放大和縮小測量視場。

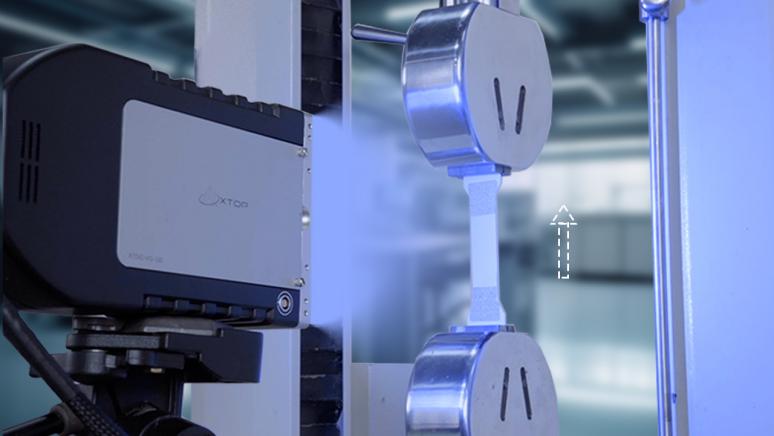

橡膠材料拉伸大變形實驗

橡膠材料拉伸變形時的力較小，傳統的接觸式測量方式，引伸計自重和夾持力會對試樣造成附加變形，破壞實際性能測量。

XTDIC-VG視頻引伸計可精準完成拉伸變形的實時追蹤，能夠與試驗機配合，實時測量出橡膠材料大變形前后的伸長率、拉斷伸長率、泊松比等標準要求的數值。

橡膠材料拉伸變形測試參數，變形量達到350%

XTDIC-VG視頻引伸計應用優勢

?非接觸式測量

橡膠拉伸變形時的力較小，引伸計自重和夾持力會對試樣造成附加變形，破壞實際性能測量。XTDIC-VG視頻引伸計不影響橡膠性能，完成精確跟蹤測定。

?廣泛的測量空間

橡膠可發生較大的形變，固定視野的非接觸式設備，很容易變形超出視野，導致無法測試。XTDIC-VG視頻引伸計自研多相機拼接，成倍提高測量視野；全局標定，消除誤差累計，支持<1mm~1000mm測量視野內的實時測量。

?軟材料定制化測量

橡膠軟材料在拉伸后，局部變形非常大，易導致特征變形或脫落，難以跟蹤。XTDIC-VG視頻引伸計采用定制化標記方法，保證橡膠軟材料測試中，精準、快速、全程的跟蹤效果。

?高精度測量穩定可靠

橡膠拉伸試驗所需行程較大，較大的視野要求，會導致局部精度的損失。新拓三維XTDIC-VG視頻引伸計搭配高精度工業相機，結合算法和畸變校正，測量精度符合引伸計計量檢定規程0.5級精度要求。
