之前我們介紹了DIC標定過程，以及散斑制備的方法，接下來主要介紹DIC測量時是如何采集高質量圖像，同時讓大家知道如何用低頻相機采集高頻數據。

在DIC測量的步驟中，要實現DIC位移、應變測量關鍵第一步，便是數字圖像的采集。

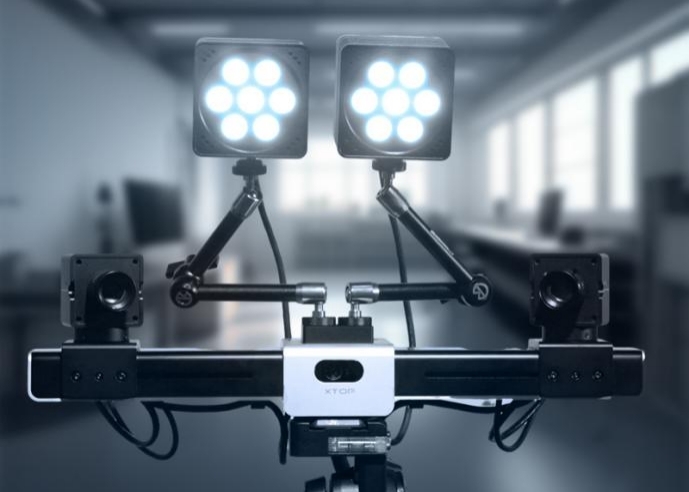

新拓三維XTDIC三維全場應變測量系統（基于dic數字圖像相關法）中的DIC軟件擁有數字圖像采集模塊，可調整相機設置和捕捉同步圖像。

借助DIC軟件可以調整軟、硬件參數，獲取更精準的數字圖像；并結合相機的參數設置，實時優化圖像質量。同時可借助DIC軟件設置參數優化圖像采集質量，如本底噪聲等優化設置。

下面我們來詳細的看一下如何應用XTDIC三維全場應變測量系統實現數字圖像采集：

相機觸發模式

DIC相機采集時的信號觸發方式，包括軟件觸發，硬件觸發、外部信號觸發、手動觸發和編程觸發。

接下來，主要介紹常用的三種觸發模式：

? 軟件控制，使用數字指令進行控制相機

? 硬件控制，使用硬件能十分精準同步控制相機

? 外部控制，使用外部硬件控制相機。

遠程控制觸發模式：對于一些相對特殊的加載情況，人員不能在測試現場，DIC軟件提供可以通過外部信號觸發攝像機。

通過硬件加載以及完成相關的采集設置后，DIC系統即可開始進行圖像采集。

圖像采集

通過設置試驗機參數，使XTDIC三維全場應變測量系統和試驗機連通并進行數據交互。視圖→系統參數→串口 設置設備類型、端口號和波特率等參數。

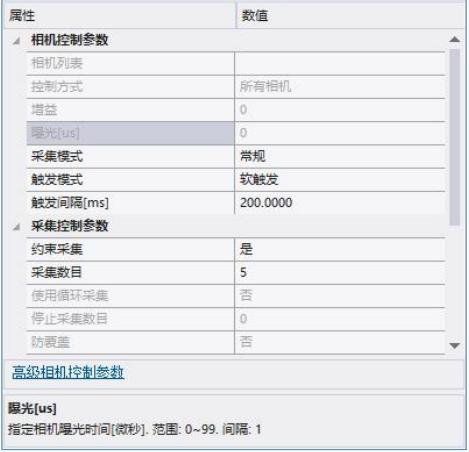

圖像采集前要預先設置采集相關參數，具體設置項如下：

采集設置

相機列表：顯示在工程參數里輸入的相機，默認全選，可在下拉列表里選擇

控制方式：可選當前設備和所有設備，表示對所選設備進行設置

增益：兩個相機的增益盡量保持一致。非特殊用途，建議增益均設置為最小值，以減少圖像噪聲

曝光[us]：相機芯片記錄圖像所需的時間?？扉T(mén)時間設置不好可能導致感光不足（快

門時間過短）或者過度曝光（快門時間過長）。測量過程中要求光照均勻、光強適中，

在相機快門時間較短時也能充分曝光。最長和最短快門時間取決于采用的相機和被測試件的移動速度

觸發模式：指相機采集時的信號觸發方式。包括軟件觸發，硬件觸發，

外部信號觸發和編程觸發；

觸發間隔[ms]：是指信號觸發的周期，如設置為 100ms 時表示 1 秒采集 10 張圖像。

約束采集：約束采集的開關；

采集數目：設置約束采集張數，如設置為 10 則按照出發間隔采集 10 張后自動停止；

當XTDIC系統測量頭和被測物都準備就緒后，便可開始進行圖像采集，圖像采集當前主要有標準手動采集、自定義采集兩種方式：

標準采集

采集參數設置結束之后，點擊 采集 后相機會開始按照采集頻率進行采集圖片，點擊 停止采集后，工程顯示區會顯示已采集得到的圖像列表。每一組圖像稱之為一個狀態，包括左右相機采集得到的圖片。

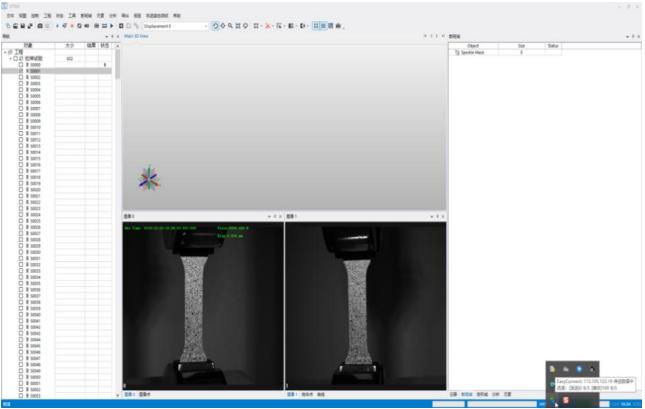

XTDIC三維全場應變測量系統采集圖像

自定義采集和 Ring-buffer

動態采集功能包含序列設置和循環采集設置。一些試驗中需要尤其關注某一個瞬間時刻的數據時，固定采集間隔已經不能滿足要求。此時可以使用動態采集中的循環采集功能，該功能是設置一個緩存區，普通采集時按照正常采集間隔，采集的最后瞬間會一次性將緩存區的圖像保存下來。

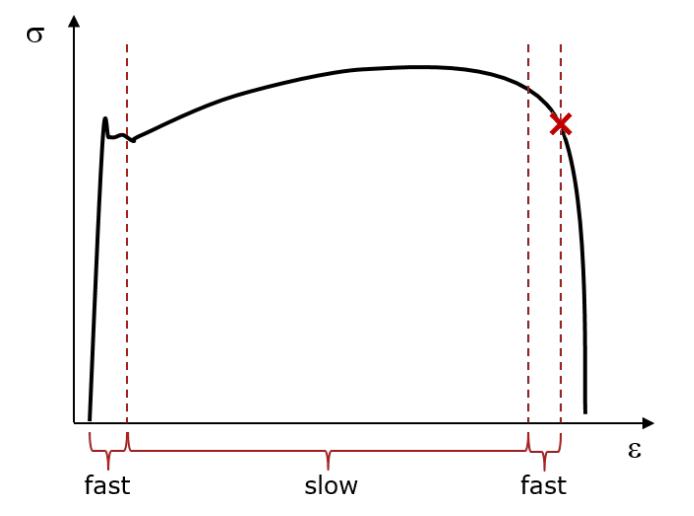

采集約束主要有兩個：1是采集頻率，2是采集數量。如果對采集順序有一定的要求，可以自定義采集序列，如材料拉伸實驗，可以設置三種不同的采集頻率采集三個拉伸變形階段的圖像，并且這些采集序列是可以隨時進行修改的。

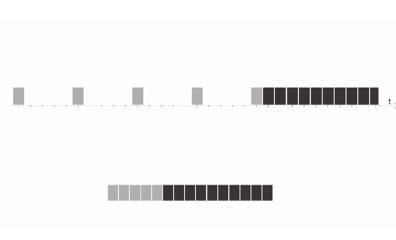

Ring-Buffer采集模式：有一個環形緩存區，可同時實現采樣采集和緩存兩種目的。首先設置好緩存區大小，其次設置好采樣頻率。這樣當緩存區圖片達到滿狀態時，就按照采樣頻率開始保存圖片，當實驗結束時，再將緩存區的圖像全部保存，連同之前已保存的圖像形成完整的原始數據。該功能主要用于無法確定實驗終止位置的情況，如斷裂。

動態采集設置和循環緩存設置

視圖優化

在進行圖像采集前，以通過預覽可調整采集圖像的質量，并且通過一些參數來進行驗證。

? 可以在視圖中統計感興趣區域的灰度分布直方圖，用來確定光照條件和曝光情況是否合理。

? 可以評估視野內圖像的噪聲情況，用來確定相機布置是否合理。

? 可以評估視野內的斑點的平均大小，用來確認散斑的質量以及后續分析時需要設置的子區相關參數。

? 可以通過使用熱色圖來檢測圖像中是否有過度曝光等局部缺陷

鎖相環功能

這個功能就是支持低頻相機實現高頻采集的模塊。有了這個功能，即可實現以較低頻設備拍攝穩定且重復運動的高頻被測物。

可以實現利用外部輸入的參考信號控制環路內部振蕩信號的頻率和相位，實現輸出信號頻率對輸入信號頻率的自動跟蹤。

XTDIC三維全場應變測量系統鎖相環功能

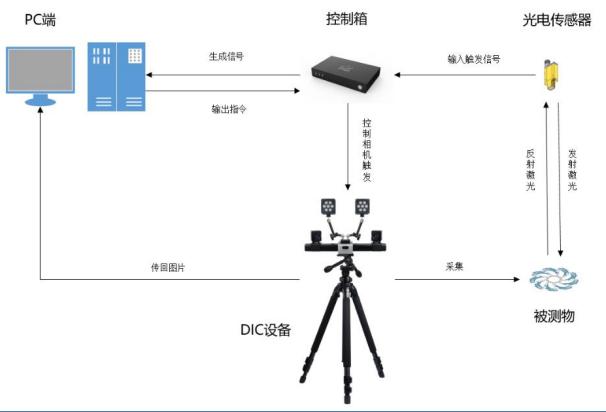

鎖相環的工作原理，主要是依賴于外部提供的兩個不同的信號和對激勵信號進行同步，從而實現對結構的多次激勵。

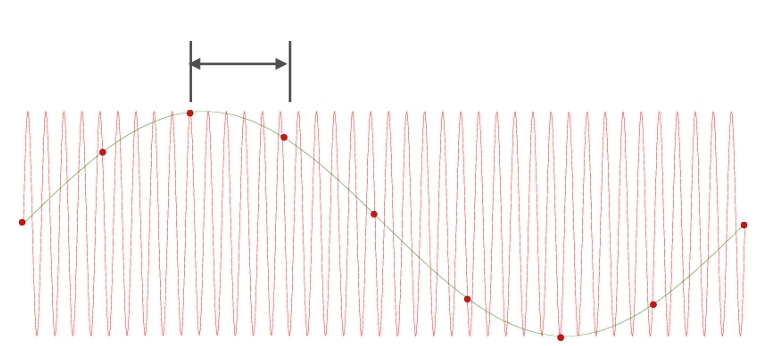

新拓三維XTDIC三維全場應變測量系統可通過鎖相環功能，利用相位同步原理精確跟蹤周期性加載運動，還原一個完整疲勞循環。自動檢測疲勞頻率，自動捕捉加載波峰、波谷，可自定義一個或多個相位多周期還原一個疲勞循環。
