使用工業級三維掃描儀，需要了解使用竅門，這樣才能在使用過程中得心應手，并且能掃描出想要的高質量三維數模。

    學習三維掃描儀的使用技巧，要了解面掃描技術原理，面掃描系統應用領域及優缺點，掌握面掃描測量流程；獨立搭建面掃描系統進行相關測量工作；掌握面掃描系統硬件系統的操作，面掃描系統相關功能、面掃描系統相關注意事項。

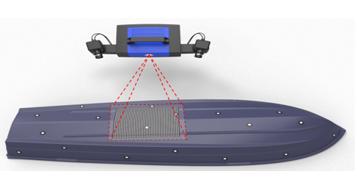

    測量時，工業級三維掃描儀光柵投影裝置投影多幅多頻光柵到待測物體上，成一定夾角的兩個攝像頭同步采得相應圖象，對圖象進行解碼和相位計算，利用立體匹配技術、三角形測量原理，解算出兩個攝像機公共視區內像素點的三維坐標，最終得到三維點云。

    工業級三維掃描儀的掃描流程一般分為6步：

    設備線連接

    光柵投射器連接：工業級三維掃描儀測量時需要通過投影儀裝置投影多頻光柵到待測物體上，連接的時候有兩根線。一根光柵投射器供電線，另一根為信號傳輸線。

    工業級三維掃描儀左右相機連接：相機采集數據傳輸?shù)诫娔X中參與計算，一般來說每個相機都有一根數據傳輸線和供電線。

    系統參數設置

    光柵投射器設置：復制模式擴展為雙屏顯示模式。光柵投射器必須在主顯示器的右側，將光柵投射器的分辨率設置為1024*768.右擊光柵投射器圖標進入屬性界面，設置屏幕刷新頻率為120赫茲。

    光柵發射器焦距：選擇工業級三維掃描儀對應的測量幅面，打開投影燈泡，選擇十字線投影到位于標準測量位置的白色物體上（可以放一張白紙），調節中間投影鏡頭的焦距，使投影的十字線圖案達到最清晰。

    工業級三維掃描儀左右相機設置：按照步驟把左右相機連接好，然后用相機自帶的軟件識別相機的SN號碼以及查看相機能否正常使用。不同類型的相機自帶軟件可能不同，下面給出常用兩種相機的自帶軟件界面。

    工業級三維掃描儀左右相機參數設置：相機參數設置要與使用的硬件相對應。每個參數錯誤都可能導致測量頭打不開或無法掃描。

    硬件調節

    工業級三維掃描儀左右相機位置調節：在標準測量距離處放置一大張白紙（或者對準白墻面），在“攝像機”中點擊“校正中心”，打開相機校正中心十字線，此時調節相機座的頂絲使其校正中心十字線和投影十字線重合。

    工業級三維掃描儀相機鏡頭結構：不同配置測量頭的鏡頭結構也有所不同，但主要的調節機構基本相同

    工業級三維掃描儀鏡頭焦距調節：軟件關閉光柵投射器投出的白光—取下附在標定板上的白紙—調節鏡頭光圈能通過軟件看見鏡頭前的標定板—放大相機觀察區的物體—調節相機焦距使相機觀察區的物體最清晰-鎖緊焦距鎖緊螺絲。

    工業級三維掃描儀鏡頭光圈調節：打開光柵投射器投出的白光—附上白紙——調節軟件的增益——打開相機偽彩色——調節相機光圈使相機觀察區的色彩均勻分布（如下圖）—鎖緊光圈鎖緊螺絲。

    工業級三維掃描儀標定

    標定是借助于系統配置的標準標定板，計算出測量頭的所有內外部結構參數。標定板上按照一定規則分布有編碼點和非編碼點，帶有兩個標尺信息，標尺即標定板上兩斜對角標志點間的距離。標定板的背面標有詳細的刻度和參數信息。

    工業級三維掃描儀標定步驟：

    標準距離正對——拉進1/10標準距離正對——拉遠1/10標準距離正對——標準距離上仰——標準距離旋轉90度——標準距離旋轉180度——標準距離正對左相機——標準距離正對右相機。

    三維數據掃描

    掃描物體處理：一般情況下，除了表面黑色的物體和表面反光強烈的物體，都可掃描成功。但反光、透光零部件需要噴涂顯影劑以提高掃描精度。

    黏貼標志點：標志點就是用于多視掃描自動拼接的坐標轉換的圓點。標志點根據測量項目的需求可以制作成白底黑點、黑底白點、中心帶十字絲或者小圓點等，標志點可作為點基準進行拼接，通過多角度數據拼接形成3D數據。

    網格優化后處理

    點云編輯：在工業級三維掃描儀掃描的過程中，可以在工程導航區對掃描的點云進行編輯。選中某一幅或者多幅對其進行編輯，可以刪除、隱藏、導出等操作。

    點云優化融合：將工業級三維掃描儀掃描得到的多幅點云進行校正對準，提高拼接精度，然后拼接成一副完整的點云，并將重疊的點云進行刪除。

    點云封裝:是將工業級三維掃描儀掃描得到的三維點數據之間以三角形相互連接，形成一張三角網格繼而轉化為標準的三角面片格式，使三維數據場可視化。
