零部件尺寸偏差檢測工作流程，包括使用工業級三維掃描儀掃描出零部件的三維數據，然后使用原有的三維CAD數模，通過擬合對比，進行尺寸對比分析，進行尺寸偏差具體部位分析，輸出檢測報告，這個檢測數據可以重復檢測。

    工業級三維掃描儀，可通過工業相機采集零部件表面的三維點云數據，通過軟件算法進行數據處理，進而構建出物體的三維模型。

    自動化檢測軟件：基于點云的檢測工具，掃描到CAD的偏差分析；GD&T(形位公差)，自定義報告，包括輸出三維PDF報告。

    工業級三維掃描儀掃描出來的三維數據模型，再配合檢測軟件，將掃描數據與CAD數模擬合對齊，檢測軟件通常采用自動最佳擬合對齊：部分?jǐn)?shù)據的最佳擬合、基礎對齊、參考點系統(RPS)對齊、3-2-1對齊、迭代對齊，可以被再次使用于重復檢測過程中，然后輸出尺寸偏差檢測結果。

    基于工業級三維掃描儀輸出的3D數模模型進行分析檢測，可用于尺寸偏差檢測，包括：壁厚分析：直接出壁厚報告，通過色差圖展現壁厚趨勢，并在任意位置標注得到該處的壁厚數值。

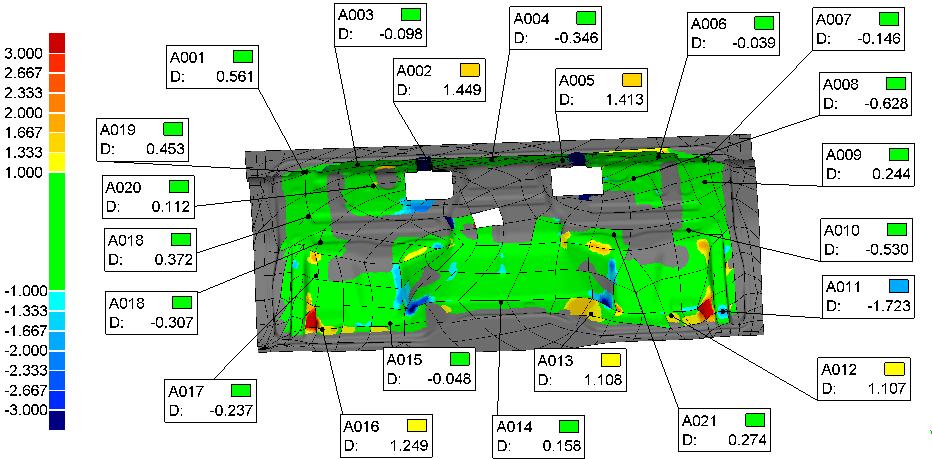

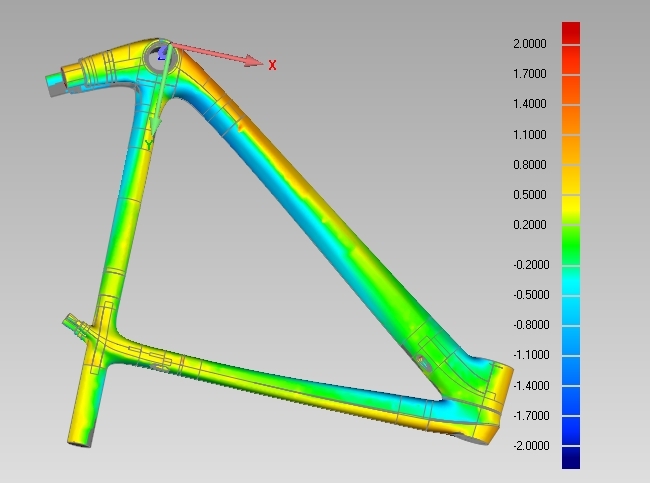

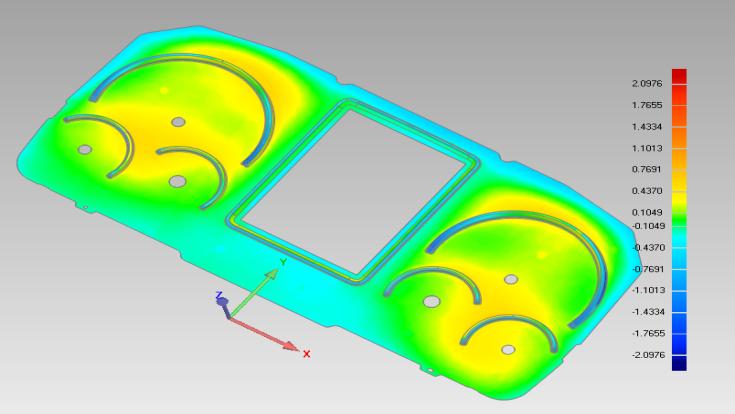

    對比分析：將掃描數據和CAD數模擬合進行對比，得到表面高低分布色差圖，并且提取任意位置的偏差，輸出任意部位的偏差數值。

    斷面分析：截取所需位置的斷面，可以直接在斷面上測量得到尺寸、直徑、厚度等信息。

    工業級三維掃描儀用于產品檢測：產品質量控制和形位尺寸檢測，特別適合復雜曲面的檢測，可以檢測鑄件、鍛件、沖壓件、模具、注塑件、木制品等產品。
