我國橋梁事業發展日新月異，橋梁數量及規模位居世界前列。面對跨度大、橋體承載重、自然環境復雜的大型橋梁，通過檢測，可及時了解橋梁的安全健康狀況，可有效保障橋梁結構安全，節約橋梁維護費用。
12月24日，受中鐵大橋局委托，新拓三維光學測量工程師抵達世界最大跨度的非對稱獨塔單跨地錨式懸索橋——香麗高速虎跳峽金沙江大橋項目施工現場，一連幾天在施工現場駐場測量，采用XTDIC三維全場應變測量分析系統對該大橋復合索鞍滾子進行應變變形測量，對索鞍滾子進行結構健康檢測。

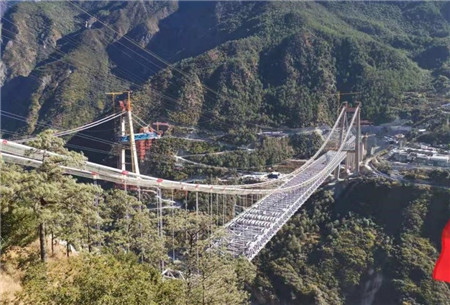

虎跳峽金沙江大橋效果圖
據了解，中鐵大橋局是中國中鐵股份有限公司旗下的全資子公司，是世界上設計建造橋梁最多的企業。60多年來，在國內外設計建造了3000余座大橋，總里程3600余公里，在大跨度公路橋、鐵路橋、超長跨海大橋、大跨峽谷橋等建設方面形成了獨特的技術優勢，達到世界領先水平。先后獲國家科學技術獎33項，國際喬治·理查德森大獎6項等獎項，擁有國內外專利619項。

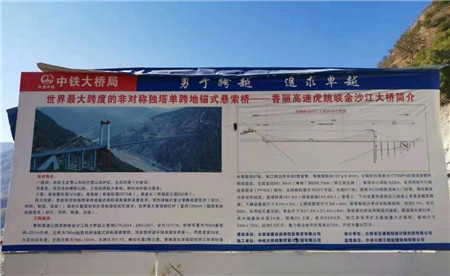

虎跳峽金沙江特大橋，是香麗高速公路（香格里拉-麗江）全線的控制性工程之一，規劃投資6.26億元，由中鐵大橋局八公司承建。該橋首創非對稱獨塔單跨地錨式鋼桁梁懸索橋成套技術，建成后將是世界上最大跨度的非對稱獨塔單跨地錨式懸索橋，首創世界上最大直徑（130mm）懸索橋高強鋼拉桿錨固系統成套技術、首創滾軸式復合索鞍成套技術等，它的建設為國內乃至世界懸索橋施工積累了寶貴的經驗。
由于虎跳峽金沙江大橋位置的特殊性，在總體設計上，因?yàn)橄愀窭锢渡絼荻盖?，為保證施工安全和保護自然環境，項目設計院因地制宜地采用了766米跨徑的獨塔單跨地錨式懸索橋，北岸陡峭坡上取消了索塔，將主纜通過集主索鞍和散索鞍于一體的滾軸式轉向散索后，錨于巖層中。
因?yàn)橄愀窭锢兑粋?cè)無索塔，只能通過索鞍的滾動或滑動或轉動來滿足活載作用下的索鞍縱向移動?？紤]到受力性能，耐久性和大件運輸?shù)纫蛩?，采用滾軸式索鞍，主纜由中跨經過索鞍直接錨固于隧道錨中，因此索鞍要同時起到轉向和散索的功能，其豎向受力類似于主索鞍，橫向受力類似于散索鞍，為復合索鞍結構。其復合索鞍由2套主索鞍、2個散索鞍、2個復合索鞍組合而成，為世界首創新型復合索鞍，單個復合索鞍重量約為216噸，外形尺寸為7.2米×4.25米×3.5米。
新拓三維此次負責檢測的重點，是采用XTDIC三維全場應變測量分析系統分析復合索鞍滾子在受力荷載情況下的位移和變形，復合索鞍結構的情形下，索鞍豎向受力，橫向受力都很大，新拓三維技術工程師對香格里拉岸橋梁一側兩排共52個橋鞍滾子進行橫向、縱向位移以及變形檢測，測量其在受力情況下的全場應變變形。

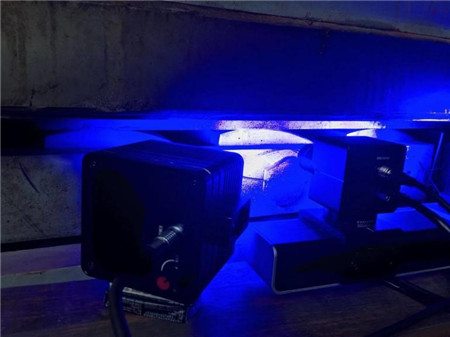

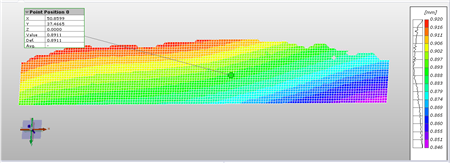

XTDIC三維全場應變測量分析系統采用非接觸式全場測量，測量不限于單點，可觀測全場變形，不需貼應變片，在被測表面噴散斑漆即可測量。索鞍滾子是橋梁結構體的承重部分，其位移和變形是橋梁結構體是否處于安全狀態的重要指標，通過對變形特征點的測量，對這些數據進行分析，找出變形體的變形數據和規律，對變形進行科學的分析、模擬和預測，以便于最大限度地保證橋梁的結構安全。
