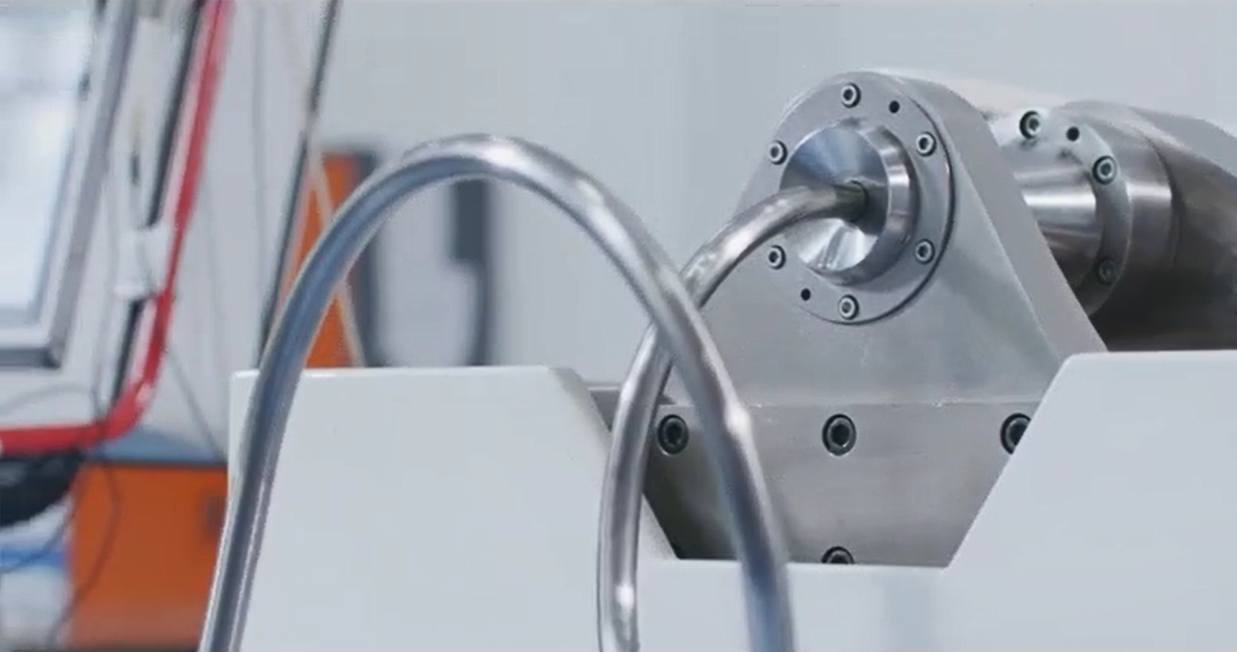

三維自由彎曲成形技術，是彎曲加工領域的重要技術創新，它能夠?qū)崿F(xiàn)復雜軸線、異形復雜截面的管件一次整體精確成形，在航空航天、核能石化、汽車制造等領域應用廣泛。

長期以來，三維自由彎曲技術成形技術和管路光學測量技術一直掌握在發達國家手中。新拓三維攜手南航柔性成型實驗室，在三維自由彎管測量與自由彎曲成形工藝與裝備技術上強強聯合，創新性地解決了連續自由變化彎管、異形截面彎管等復雜彎管生產和管件三維光學測量難題，打破了國外在柔性成型與測量技術領域的長期壟斷。

南航柔性成型實驗室通過技術鉆研，打造了三維自由彎曲成形、機器人彎管成形、薄壁構件增量成形、空心構件柔性介質成形等系列技術與裝備，構建了從裝備構型-軟件系統-工藝數據庫的完整智能成形技術鏈，為我國新一代航空航天重點型號工程研發提供了重要技術支撐。

新拓三維通過多年的三維測量技術積累，基于多相機空間柔性標定、三維重建與檢測分析底層算法為核心，率先在國內推出了Tube Qualify三維光學彎管測量系統，廣泛應用于汽車工業、航空航天等管件管路的快速在線檢測、生產調機，并針對三維自由彎曲成形管路進行算法研究開發，實現了對柔性制造的三維自由管路的三維光學測量。

樹立管件行業3D檢測新標準

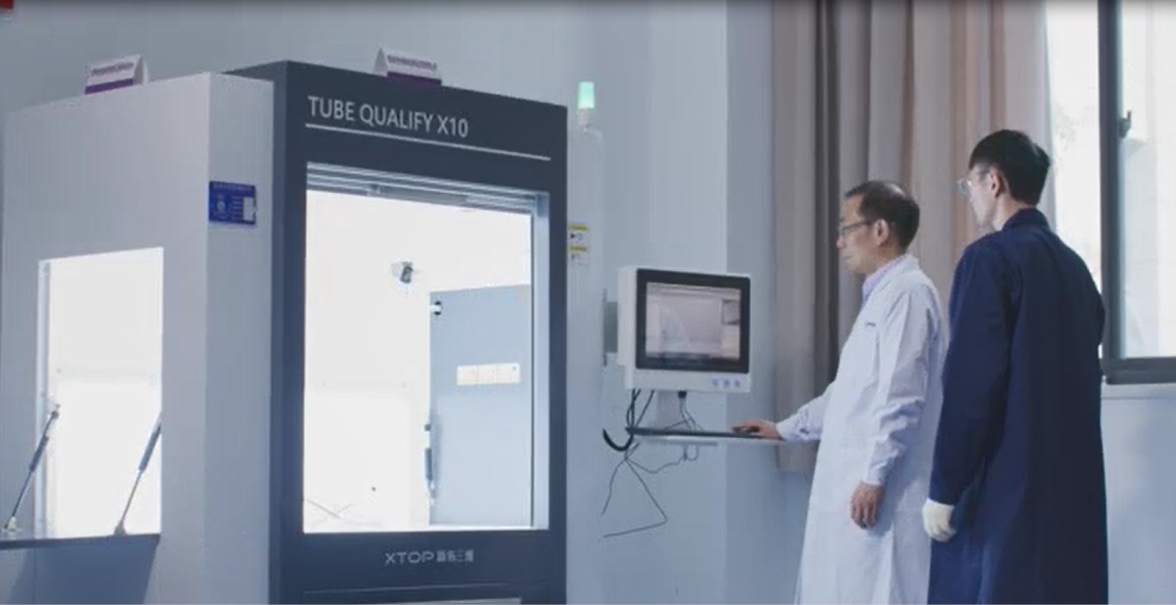

新拓三維Tube Qualify三維光學彎管測量系統是國內首臺具有自主知識產權的非接觸式管路專業檢測設備。采用最新的三維數字化檢測技術，2秒內即可提供測量結果，大大優化生產工藝，節省時間、人力和檢具成本。系統可以同時測量多個管件，測量數據也可以實時反饋彎管機進行修正迭代，檢測和調機效率比傳統手段提升數十倍以上。

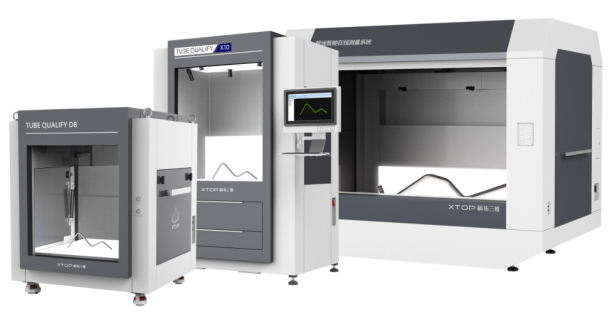

Tube Qualify提供適用于更寬泛管線尺寸檢測的X16以及小型的X10、D8等多款機型和不同配置，可滿足用戶差異化的測量需求。產品采用300萬-1200萬像素高分辨率工業相機，一次可測量多根彎管。

新拓三維Tube Qualify采用非接觸的光學測量，對管路的形狀、大小、擺放位置、材質等沒有限制，尤其解決了傳統測量中細小軟管、自由彎管管路等測量難題，對柔性智能彎曲的管路，帶有截面、形狀的軟管，帶固定裝置或安裝附件的軟管均可高精度測量。

自動集成，交鑰匙測量方案

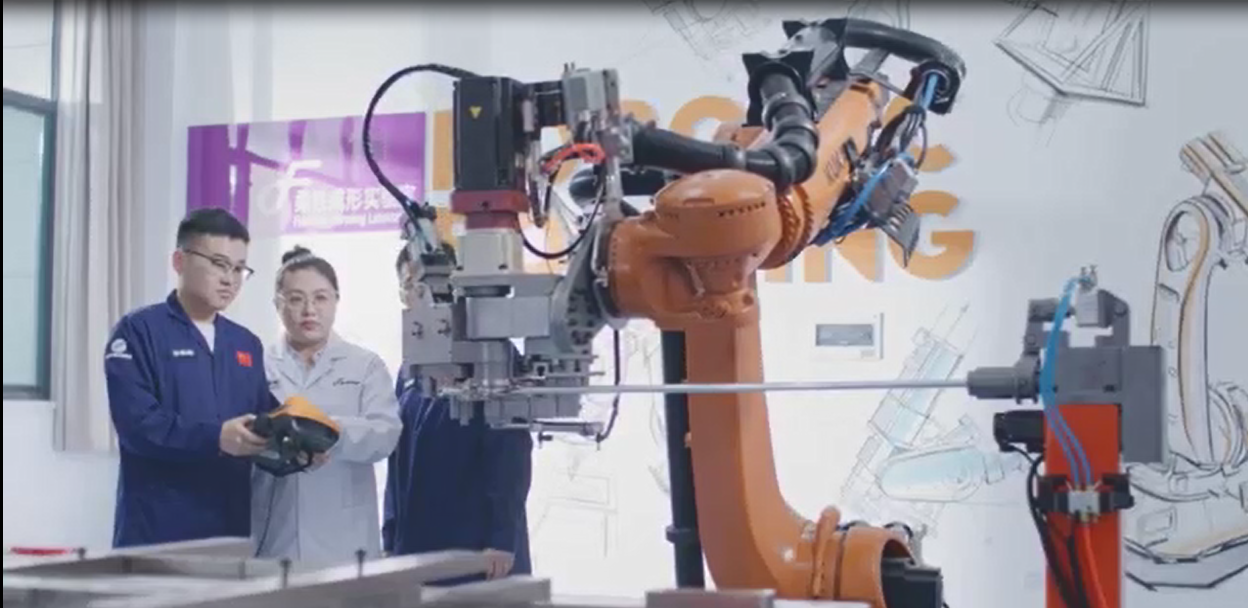

新拓三維Tube Qualify產品具有強大的彎管特征和細節捕捉能力，測量性能強大，可與工業機器人、自動上料架、全電動數控彎管機、上位機控制系統等自動化加工裝置集成，實現高效率的自動化檢測，實現彎管自動化在線檢測。

專用軟件，彎管加工的樞紐

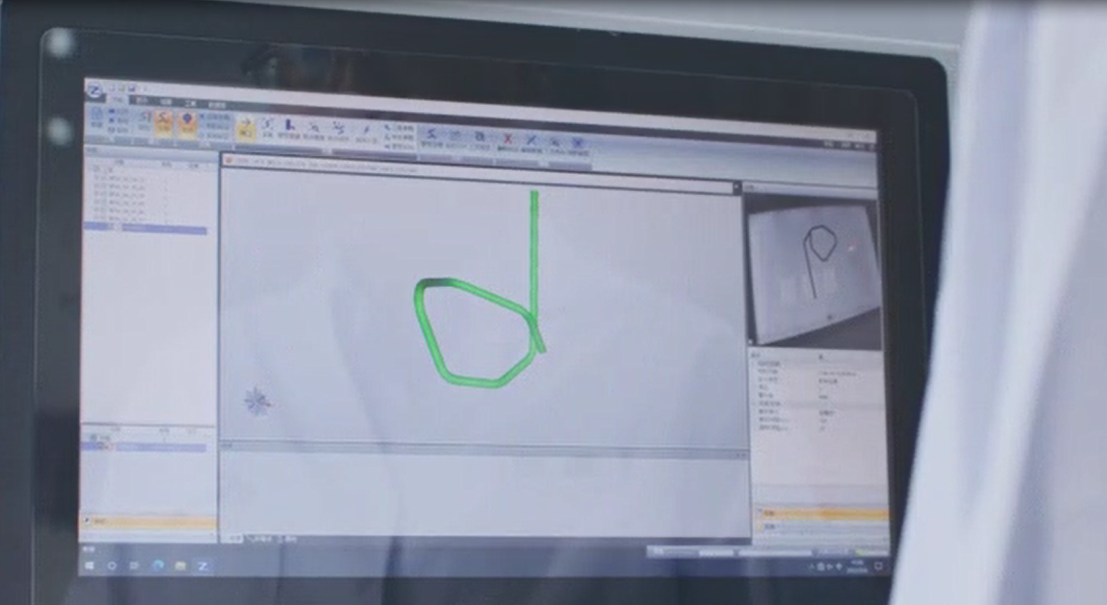

Tube Qualify軟件所有功能均圍繞彎管的設計生產流程而開發設計，彎管整個生產設計流程需要不同類型的數據，從設計到工藝流程規劃，到生產制造，再到彎管質量檢測的整個流程，Tube Qualify都可以提供高效的測量解決方案。

1為客戶提供全流程解決方案

在彎管生產設計流程中，在不同階段用戶有不同的測量需求。Tube Qualify根據每個用戶不同需求提供定制化方案，如在生產過程中對零件進行測量時，用戶希望看到實際彎曲精度，能一鍵執行測量并查看測量結果；在產品設計分析階段，為用戶提供更詳細的數據以便分析和編程。

2. 廣泛應用于測量與生產流程

Tube Qualify三維光學彎管測量系統獲得的彎管三維數據，可以與CAD模型進行3D比對分析，也可以進行2D截面或點的二維分析。
