3D-DIC技術測試實驗背景

對于礦體和圍巖較差的礦山，通常采用向下分層充填采礦技術進行礦體開采。在這種技術中，下一層人工頂板的安全至關重要。膠結尾砂回填（CTB）由于膠結不充分而導致塌方，對礦石生產構成威脅。

傳統的人工CTB 頂板通常采用高水泥尾砂比的回填體并采用鋼網加碼加固錨桿支護。CT B屋頂?shù)氖┕ぶ芷陂L，成本高并且費力。因此，基本問題是為下切充填采礦準備合適的頂板結構 。

3D-DIC技術測試實驗內容

采用新興的三維（3D）打印技術，探索一種菱形復合結構，以模擬實際充填礦山中膠合假頂板的穩定性。采用新拓三維XTDIC三維全場應變測量系統和三點彎曲等實驗手段，3D-DIC技術探索不同水泥/尾砂重量比的三維施工試件和CTB 組合在不同層高下的彎曲特性，為研究下分層充填采礦技術的人工頂板性能提供實用的數據參考。

3D-PRP結構復合材料試樣的制備

采用一批不同水泥/尾砂(c /t)重量比的3D-PRP 試件，采用新拓三維3D-DIC技術和三點彎曲實驗，測量分析不同結構高度下3D-PRPCTB的強化特性。

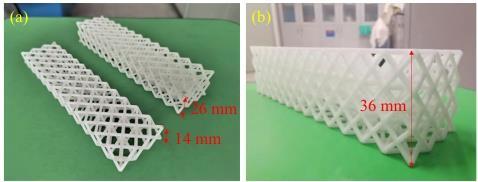

3D-PRP模型參數：(a)高度14 m m;(b )高度26mm;(c)供比較的模型

為了使DI C技術檢測有效，表面平整度必須在±0 .02 mm以內。下圖中3D-PRP-14后面的數字為3D -PRP的高度。

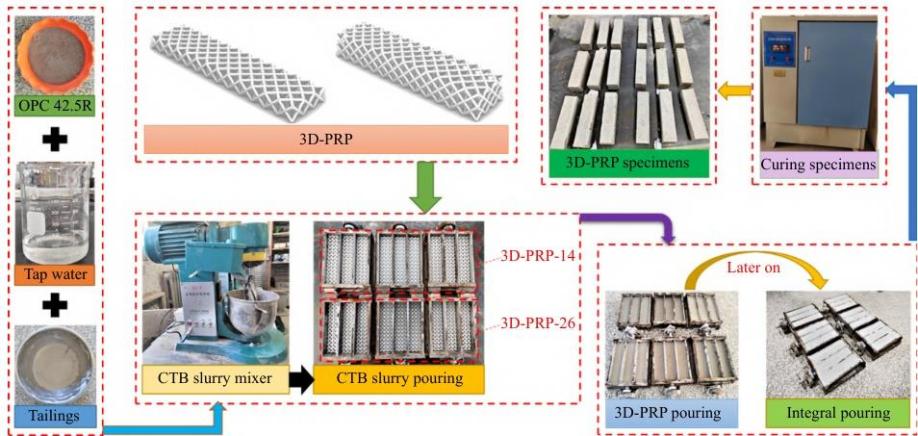

3D-PRP試樣制備流程圖

三點彎曲實驗

采用三點彎曲實驗研究3 D -PRP結構對CTB的增強效果。在礦山充填應用中， 主要考慮的是抵抗上部充填體和巖體對其施加的力，并討論其在此力作用下的彎曲特性。使用固體試驗機來探索3 D-PRP試件的抗彎強度和撓度數據。

新拓三維XTDIC三維位移/應變測量系統是可視化的無交互三維變形評估系統，可全程記錄試件的破壞過程。通過比較被測區域內各點在試樣上的三維坐標，得到待測試樣的表面位移，DIC軟件可分析樣品表面所承受的應變。在測試過程中，每秒拍攝一張圖像 ，3D-DIC技術測量樣品表面的應變在0 .01 %到1000 %之間變化。

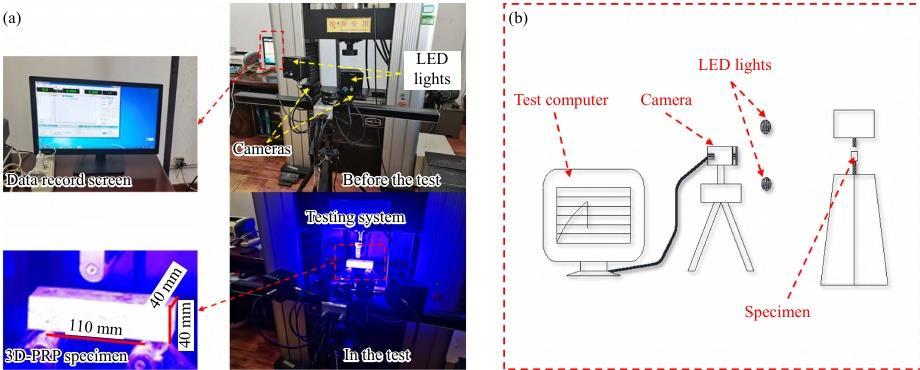

新拓三維XTDIC測量技術:(a)實際測量圖和原理DIC 圖

實驗結果

3D-PRP結構復合材料的彎曲性能

數字圖像相關法3D-DIC技術測量彎曲變形，實驗結果表明 ，3D-PRP結構可以顯著提高CTB的抗彎強度，且B組樣品抗彎強度的提高比A組樣品更明顯。

不同3D-PRP復合材料抗彎性能條形圖 :(a)抗彎強度， (b)抗彎強度增量

數字圖像相關法3D-DIC技術測量彎曲變形，試驗說明c /t比值對該組實驗樣品抗彎強度的影響較小。對于適應性較強的礦山，降低3 D-PRP結構高度可以為礦山帶來較大的經濟效益。

測試模型對比圖 :(a)本實驗和類似測試

3D-PRP 結構復合材料試件撓曲特性

數字圖像相關法3D-DIC技術測量彎曲變形，當3 D-PRP結構高度為14 m m時，制備的填充體試樣撓度值較大，具有較好的撓度特性。

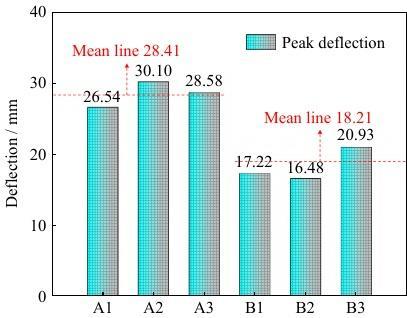

不同試件的峰值撓度值

3D-PRP結構復合材料變形進展

選擇理想的抗彎最優試樣進行斷裂演化分析 ，數字圖像相關法3D-DIC技術測量彎曲加載變形，結合實驗數據分析試樣A1和B1在載荷-減撓度曲線下的斷裂演化。

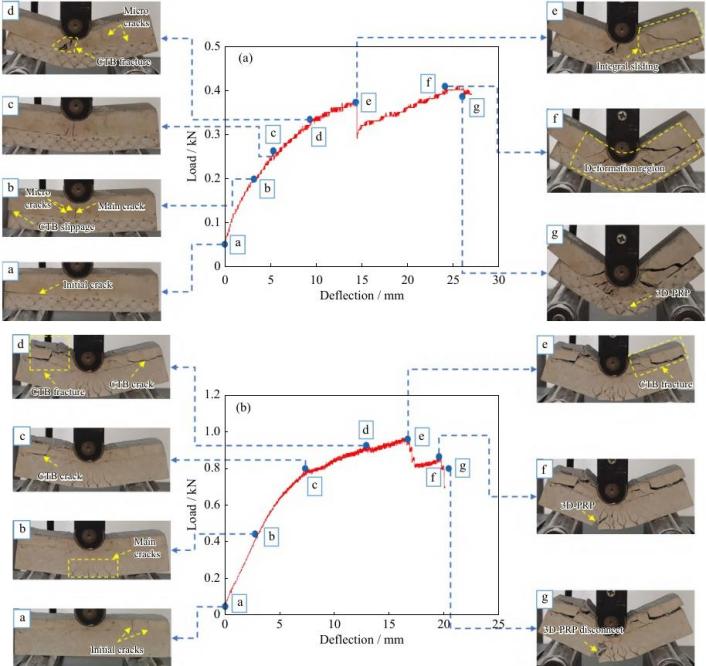

3D-PRP 試樣的斷裂演化模型 :(a )試樣A1和試樣B1

荷載撓曲及開裂特征的DIC分析

選取試樣A1和B2，采用3D-DIC技術研究3D-PRP結構對CTB 載荷-撓曲行為和變形損傷形式 的影響。下圖分別為試樣A1和B2的位移云和應變云。

數字圖像相關法3D-DIC技術測量彎曲變形，通過觀察試樣在位移云和應力云中變形損傷特征，可以看出加載后 A1 樣品的結構層損傷程度低于B2樣品，因此以3D-PRP結構層高度為14 mm制備的實驗樣品的抗彎性能最優。

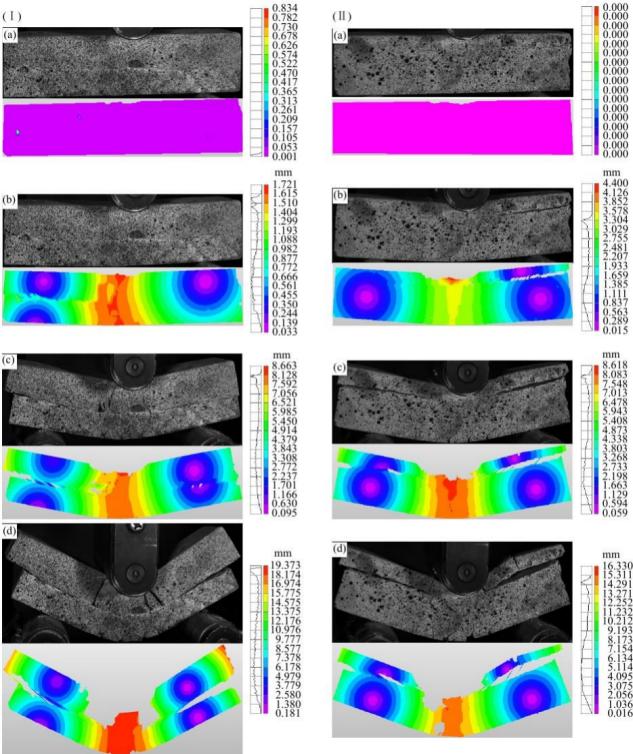

數字圖像相關法3D-DIC技術測量彎曲變形，3D-DIC技術圖像下位移云圖與實際物體的對比 :(I)樣本A1 ((a)初始平衡狀態;(b)初始裂紋生成;(c)裂紋演化加深;(d)試樣加載結束)和(II)試樣B2 ((a)初始平衡狀態;(b)初始裂紋產生;(c)裂紋演化加深;(d)試件加載結束)。

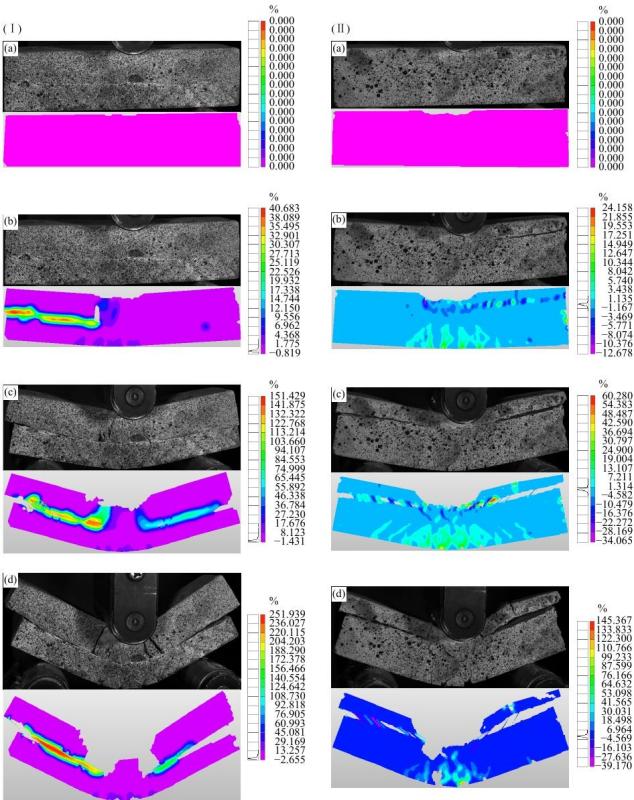

數字圖像相關法3D-DIC技術測量彎曲變形，3D-DIC技術圖像下的應力云圖與實際物體的對比 :(I)樣本A1 ((a)初始平衡狀態;(b )初始裂紋生成;(c)裂紋演化加深;(d )試樣加載結束 )和(II)試樣B2 ((a)初始平衡狀態 ;(b)初始裂紋產生;(c)裂紋演化加深;(d)試件加載結束)。

實驗結論

探討3D-PRP結構兩種構造高度對CTB強度性能的影響 。采用三點彎曲實驗對樣品進行測試，數字圖像相關法3D-DIC技術測量彎曲變形，獲得各種實驗數據。采用新拓三維XTDIC三維全場應變測量系統和對試樣的載荷-撓曲特性和斷裂行為進行研究。

(1 ) 3D-PRP加固的樣品比對照樣品具有更大的抗彎強度，其中層高 26mm的3 D-PRP結構樣品最為明顯?？梢酝茰y ，c/t 比值對樣品的抗彎強度有 一定的影響 ，尤其是 B 組樣品 。

(2 )當3D-PRP結構層高為14mm時，制備樣品的撓度值顯著增加。c /t比對試件撓曲特性影響較小。

(3 )應用3D-DIC技術對實驗樣品進行測量和分析。3D - PRP 結構樣品在斷裂演化過程中表現 出 更好的延展性和韌性。與同類實驗數據相比，本實驗的效果更為突出。

案例摘自：【趙子岳，北京科技大學金屬礦山高效開采與安全教育部重點實驗室，層厚對3D打印菱形聚合物增強膠結尾砂復合材料抗彎性能和微觀結構的影響】
