視頻引伸計代替?zhèn)鹘y(tǒng)接觸式引伸計的應用越來越廣泛。XTDIC三維全場應變測量系統不但支持視頻引伸計功能，而且支持同時創建多個。設計原理是通過兩個面片構造點距離分析來模擬視頻引伸計功能。

在XTDIC三維全場應變測量系統軟件中，找到測量塊 → 創建引伸計，彈出相機選擇窗口，選擇相機數量后開始創建引伸計，我們首先需要在二維視圖選擇兩個面片構造點。

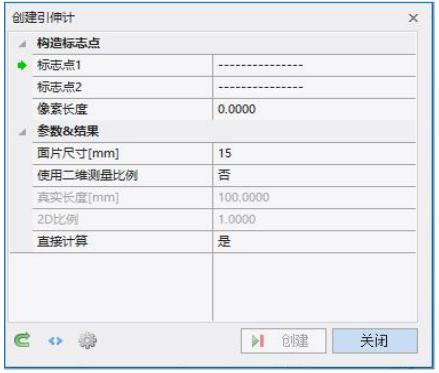

DIC軟件中創建視頻引伸計界面

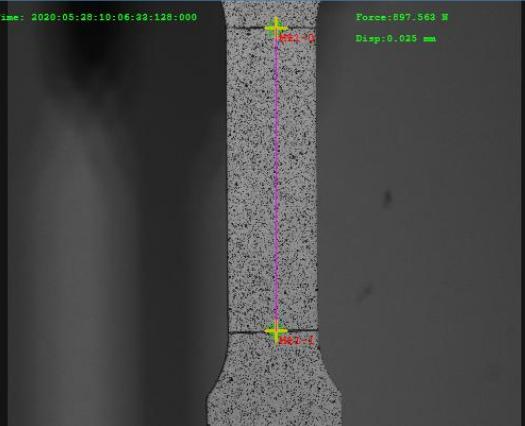

構造點時選擇 自定義 后開始在二維視圖窗口，選擇標志點或者散斑子區（自動創建種子點）作為視頻引伸計的面片構造點。成功構造點后如圖所示，M0-0為黃色十字為已構造的點，表示第 1 個測量塊的第 1 個點。

DIC軟件創建視頻引伸計視圖構造點

通過XTDIC三維全場應變測量系統的DIC軟件，創建視頻引伸計窗口，我們可以查看構造兩點在相機視場中的像素長度，選擇 使用二維測量比例 后填寫兩個標志點的真實長度，軟件會自動計算出 2D 比例信息。例如M0-0 和 M0-1 兩個標志點的真實長度為 75.00mm，那就會根據像素長度和真實長度計算出 2D 比例為 0.3648。

DIC軟件創建視頻引伸計設置2D比例
