新拓三維3D-DIC非接觸式數字圖像相關系統成功運用于車載雷達底座振動變形試驗中，主要研究某型號車載雷達系統在不同的轉速下其底盤結構的振動情況及表面應變場的變化趨勢。使用數字圖像相關DIC方法對車載雷達底座進行了振動臺實驗。
車載雷達底座振動變形試驗實驗要求
本實驗擬采用新拓三維3D-DIC三全場應變測量系統，研究某型號車載雷達系統在不同的轉速下其底盤結構的振動情況及表面應變場的變化趨勢。（由于實驗保密性，下圖為示意圖）
DIC全場應變測量實驗步驟
1）DIC應變測量設備準備
新拓三維XIDIC三維全場應變測量系統：測量關鍵點位移及表面應變場
DP三維攝影測量系統：獲取雙面十字尺編碼點的坐標
雙面十字標尺：校準測頭
編碼標志點：測量位移
啞光黑、白噴漆、黑色啞光油漆筆：制備散斑圖案
2）車載雷達底座振動現場布置

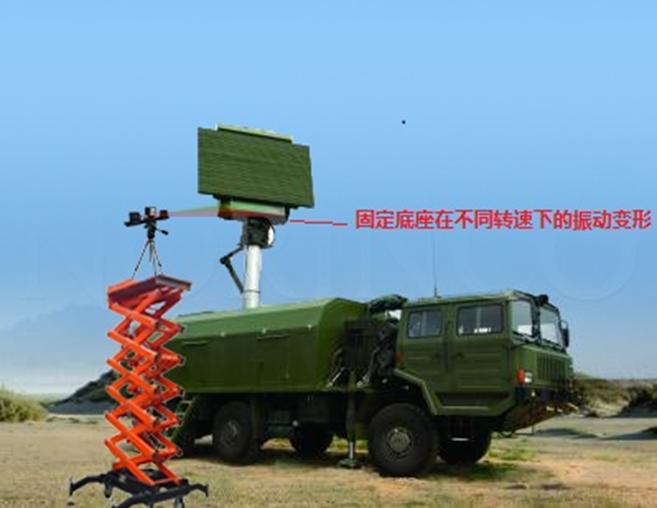

升起雷達天線，根據天線底座位置布置好兩個測頭的位置，如下圖所示。我定義左側為北面，右側為南面，卡車1上載有雷達天線，卡車2、3上各放置一測頭，卡車2中有天線控制系統。DIC三維全場應變測量系統測頭的觀測視場大小為1.5m左右，測量距離為2.5m左右。

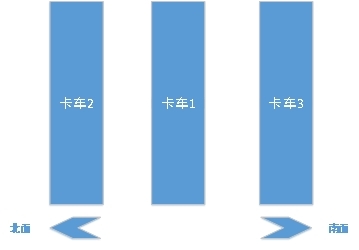

圖：3D-DIC測量卡車?yán)走_(dá)底座振動現場示意圖
3）獲取十字尺編碼點坐標
通過XTDP系統獲取十字尺編碼點坐標，用于相機標定使用。
4）DIC三維全場應變測量系統相機標定
降下天線，將十字尺放在卡車1上，同時標定兩個測頭，將DIC三維全場應變測量系統兩個測頭的坐標系統一到一個坐標系下。
5）車載雷達底座振動DIC測量實驗
重新升起天線，天線以15r/min、20r/min 、30r/min轉動，DIC三維全場應變測量系統兩個測頭同步采集數據，并對數據進行處理。天線轉動過程包括：靜止、加速、勻速、減速、靜止。
DIC全場應變測量數據分析
天線以15r/min、20r/min、30r/min轉動，DIC三維全場應變測量系統測量關鍵點的振動變形及振動周期。從下圖可以看出，振動具有一定周期性，周期隨轉速提升略有減小，整體變形量較小，在實驗要求范圍以內，沒有明顯的共振現象，振動較平穩。
圖：DIC應變測量標志點重建

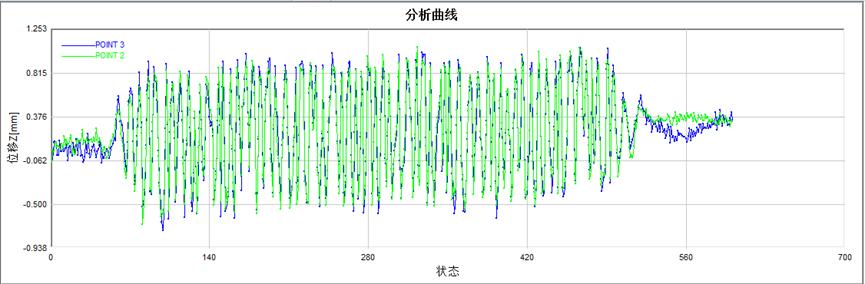

圖：天線以15r/min轉動-振動測量數據

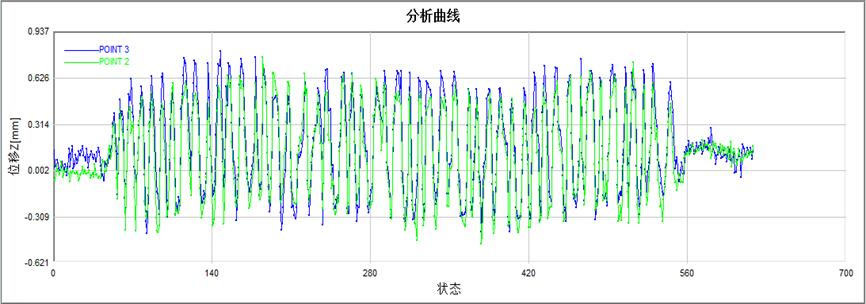

圖：天線以20r/min轉動-振動測量數據
圖：天線以30r/min轉動-振動測量數據
