本次實驗為某知名大學材料學院準靜態拉伸實驗，采用新拓三維XTDIC三維全場應變測量系統，基于數字圖像相關法dic，共演示材料拉伸實驗三件，鋼材質板材拉伸一件，薄壁銅管拉伸兩件。客戶采用DIC設備進行材料拉伸力學測試，對最終生成本構模型比較感興趣。

1、DIC三維應變測量設備準備

本次試驗考慮到常規視場測試，XTDIC三維全場應變測量系統配置選取500萬像素相機，配合TAWOV25mm鏡頭進行。

試驗前展示XTDIC三維全場應變測量系統用于有關拉、壓、彎的相關工程案例，讓客戶針對數字圖像相關法dic技術測試效果有更深的認知。

2、DIC三維應變測量實驗過程

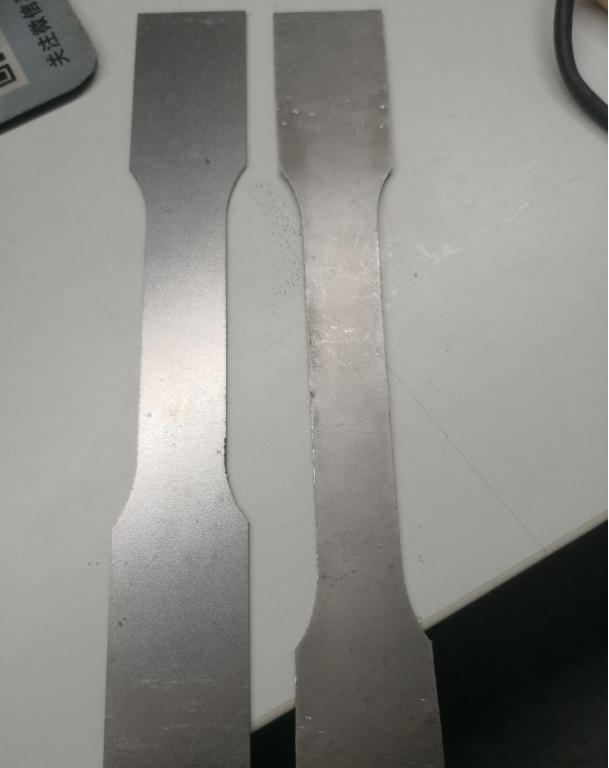

實驗中被測式樣夾持于試驗機，試驗機運行，被測試樣受力產生拉伸變形直至斷裂。如圖為DIC測試材料拉伸被測式樣。

3、XTDIC三維全場應變測量實驗流程

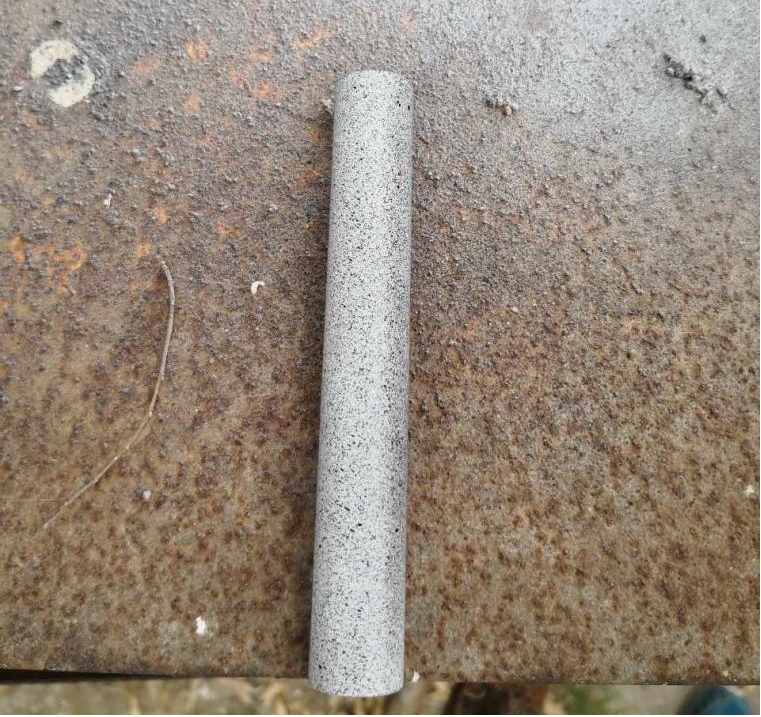

DIC測試前試樣制斑：清潔被測試樣表面，首先在被測件表面上輕涂一層啞光白自噴漆，形成白色底色，然后利用漏板的方式在其表面噴涂啞光黑漆，形成散斑圖案以便于DIC設備采集圖像，DIC測試樣件制作散斑如圖例所示。

4、XTDIC三維全場應變測量系統搭建

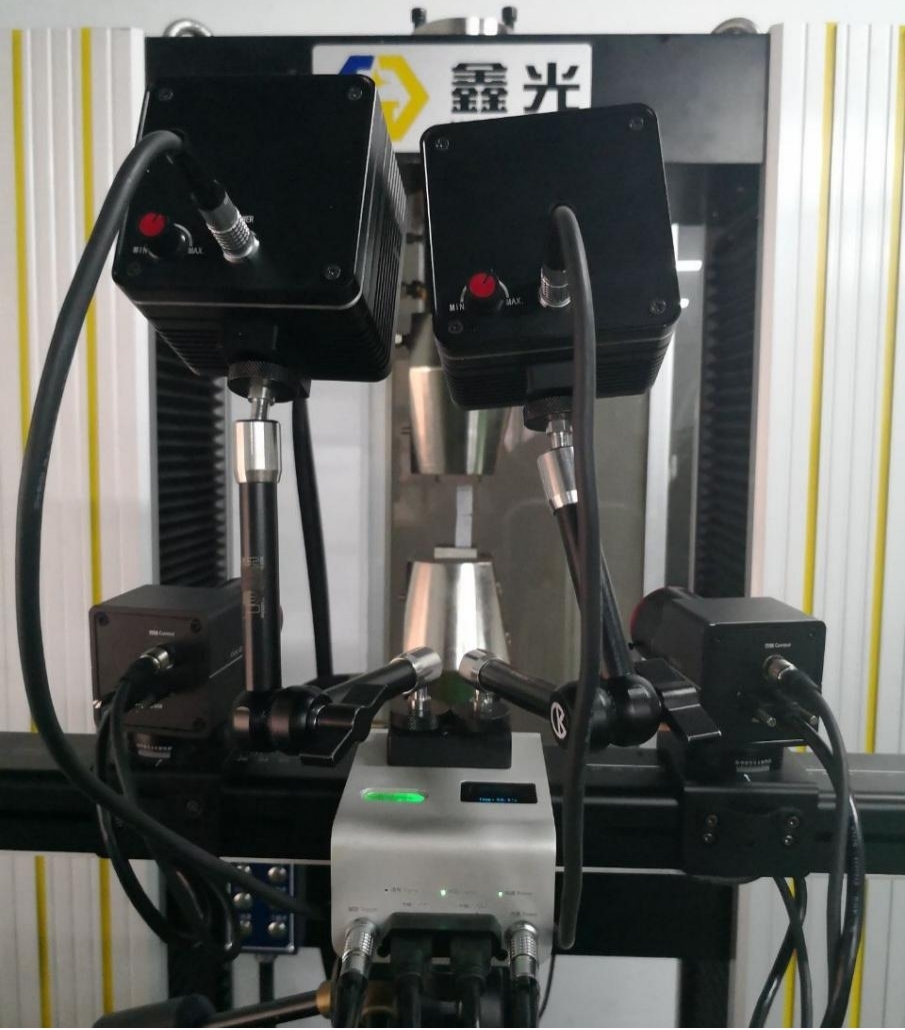

根據所選用的新拓三維DIC儀器設備相機分辨率，DIC測試鏡頭焦距以及測試幅面大小計算DIC測試標準測量距離為596mm，DIC測試相機間距264mm，DIC三維全場應變測量設備如圖例所示。

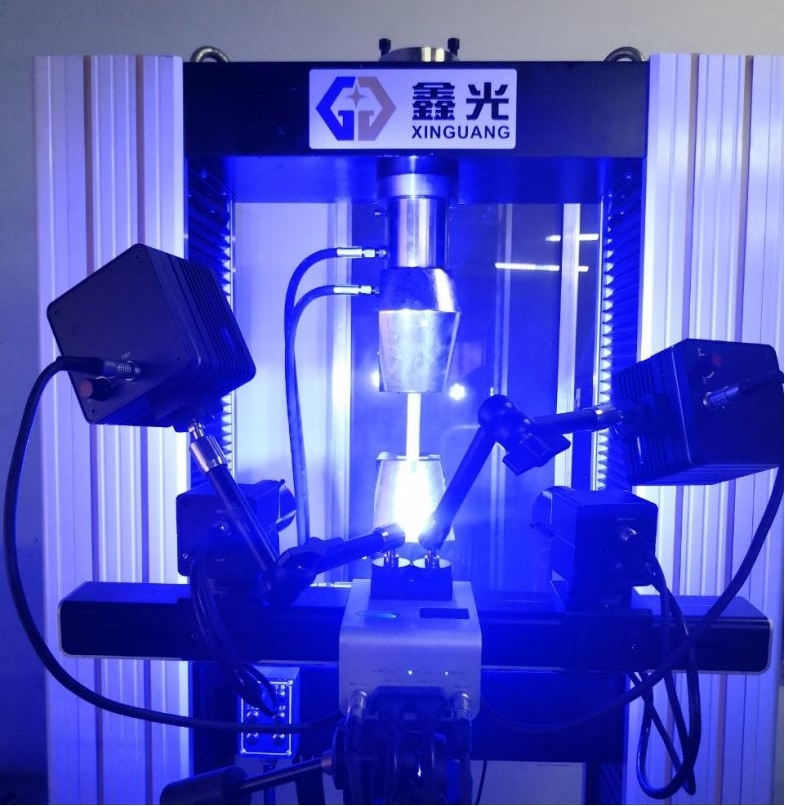

DIC儀器設備相機系統調試：在XTDIC三維全場應變測量系統軟件中打開相機，觀察實時圖像，調節相機高低、角度，已標定尺作為參考，保證左右圖像高低一致綠色十字線與標定板對中。

系統標定：XTDIC三維全場應變測量系統相機標定是指獲得相機內外參數的過程，本系統的相機標定方法是將標識板上兩對標識點的準確距離設為比例尺，用兩個攝像機通過不同方位拍攝標識板獲得圖像數據，識別標識點的三維坐標，采用一定算法計算得到相機的內外參數。

DIC儀器設備相機標定是系統計算的前提，只有獲得相機的內外參數，才能精確得到物體點的三維數據。

5、DIC三維全場應變測量設備采集圖像

實驗過程為持續加載直至試樣斷裂，XTDIC三維全場應變測量系統相機按照1s一張的速率進行拍攝至結束。

6、DIC三維全場應變測量軟件數據分析

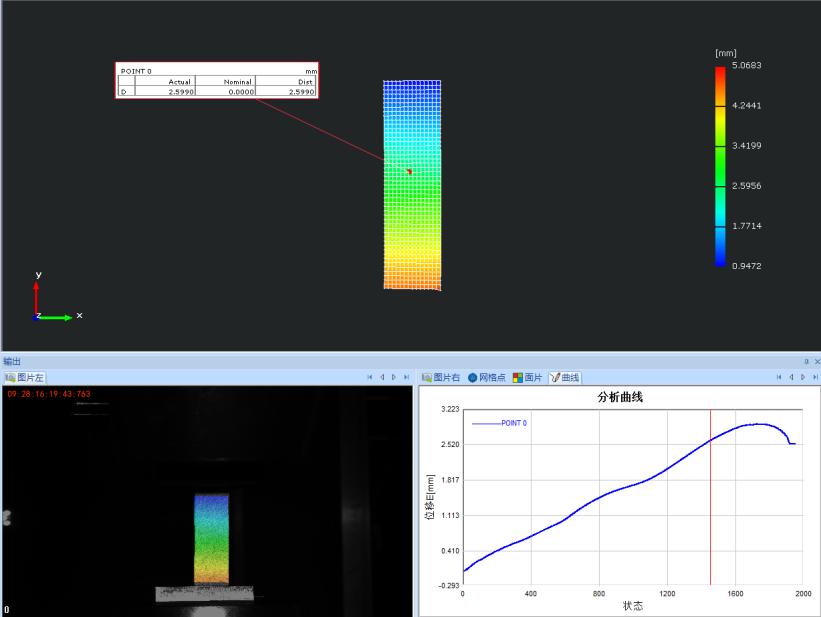

如圖所示為采用DIC三維全場應變測量系統軟件計算鋼板件的位移場云圖，及關鍵點曲線圖。

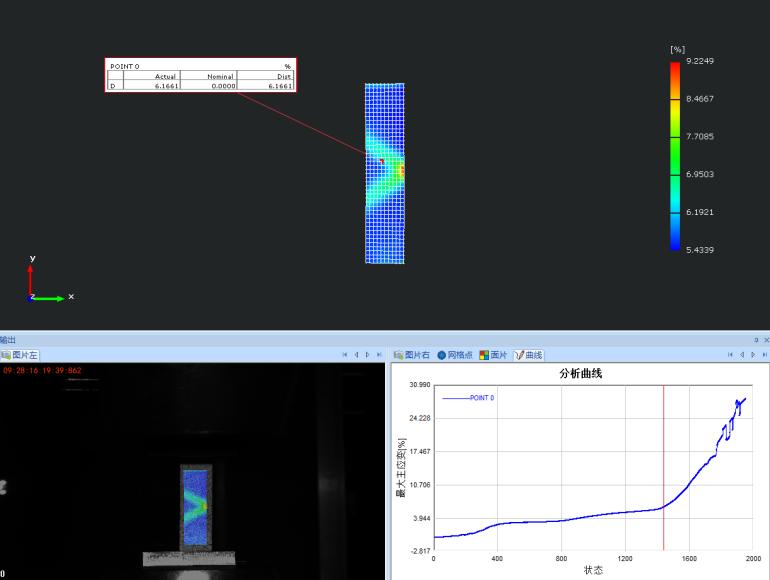

如圖所示為采用DIC三維全場應變測量系統軟件計算鋼板件的應變場云圖，及關鍵點曲線圖，由于式樣表面有預制裂隙，可看出明顯得三角形應力集中區。

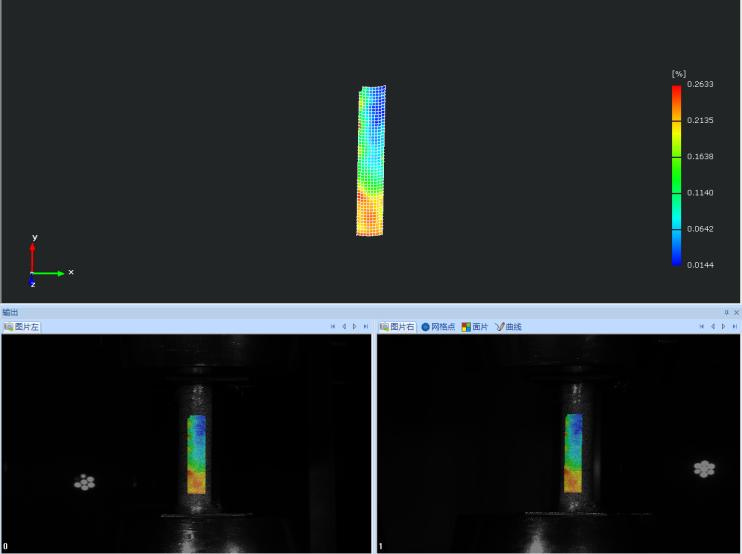

DIC測試圓柱形薄壁銅管件加載變形實驗，采用DIC三維全場應變測量系統軟件計算應變?cè)茍D如圖所示。

7、準靜態材料拉伸DIC測試實驗總結

客戶新采購試驗機，共采用新拓三維XTDIC三維全場應變測量系統，做演示實驗三件，鋼材質板材拉伸一件，薄壁銅管拉伸兩件。整體DIC測試數據效果良好，所繪制的曲線趨勢與試驗機反饋一致，客戶關注于材料力學本構方程的獲取。
